INTRO II HS2M - Funk-Handsender, 2-Kanal
Der Funk-Handsender INTRO II HS2M ist eine einfache und
Funksteuerung mit
sichere Lösung zur Fernsteuerung von Rollläden, Jalousien,
INTRO II - Empfänger
Markisen, Torantriebe, zur Schaltung von Licht-, Heizungs-
und weiteren vergleichbaren Anlagen in Verbindung mit
entsprechenden INTRO II - Funkempfängern. Mit Hilfe eines
Funk-Powerline Transkoders NERO II TK können bei Bedarf
auch NERO II - Empfänger (Powerline) ferngesteuert werden.
Technische Daten
Betriebsspannung:
Kanal 1 Kanal 2
Sendefrequenz:
Sendeleistung:
AUF AUF
Reichweite:
AB AB
Temperaturbereich:
Abmessungen:
Schutzgrad:
Konformität:
INTRO II HS2M
Technische Änderungen sind dem Hersteller vorbehalten.
Funktionsmerkmale:
Fernsteuerung bis zu 2 Empfängergruppen mit separaten AUF/AB-Tasten für jeden Kanal
Stoppen eines laufenden Antriebes durch kurzes Tippen der Gegenrichtungstaste
Spezielle, besonders störungsunanfällige INTRO II - Codierung der Funkübertragung
Fernanmeldung / Fernabmeldung weiterer INTRO II - Sender
Mit dem Funk-Handsender INTRO II HS2M kompatible Funkempfänger:
Œ

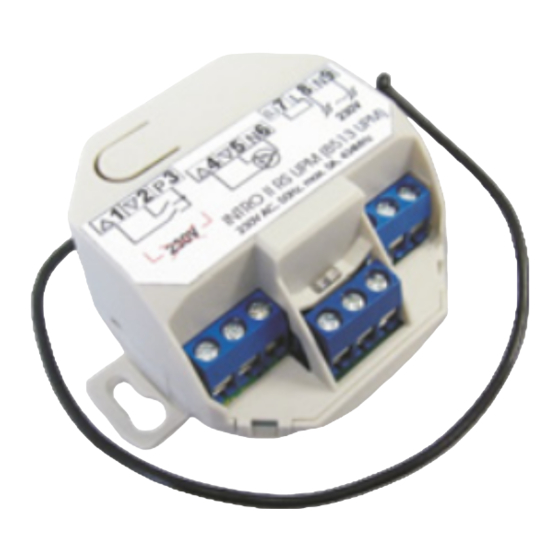

Funk-Universalmodul INTRO II RS UPM:
Ein angemeldeter Funk-Handsender INTRO II HS2M übernimmt
die Fernbedienung eines elektrischen Verbrauchers, der an das
Universalmodul

Funk-Motorsteuerung INTRO II RS:
Der Funk-Handsender INTRO II HS2M kann als eine zusätzliche
Funk-Bedienstelle für die Funk-Motorsteuerung
eingesetzt werden. Bis zu 2 Gruppen dieser Steuerungen können von
einem Handsender aus fernbedient werden.
Ž
Powerlinesteuerungen der NERO II - Familie:
An eine Powerline- / Funkmotorsteuerung NERO II RSF kann der
Funk-Handsender INTRO II HS2M direkt angemeldet und als eine
zusätzliche Funk-Bedienstelle verwendet werden.
An die Motorsteuerungen NERO II RS / NERO II RS UPM und an die
Schaltmodule NERO II SM UP / NERO II SM DIN kann der Funk-
Handsender INTRO II HS2M über den Transkoder NERO II TK
angemeldet werden, der die Funkbefehle des Handsenders in die .
NERO II - Befehle „übersetzt".
1
3V, Li-Batterie, Typ CR2032
434,42 MHz ± 0,37MHz
< 10mW
30m im Gebäude
-10°C bis +45°C
67 x 40 x 10mm
IP40 (trockene Räume)
EN 300220-1,-2; EN 301489-1,-3;
EN 60950
INTRO II RS UPM angeschlossen ist.
INTRO II RS
Ein Tastenpaar
Während der nachfolgend beschriebenen Anmeldung bzw. Abmeldung werden die Tasten AUF
und AB des jeweiligen Kanals immer als ein Tastenpaar (AUF + AB) angemeldet. Eine separate
Anmeldung/ Abmeldung der zweiten Taste des gleichen Kanals ist nicht notwendig.
INTRO II RS UPM
> 4 sek.
0
KOMFORT MAN
INTRO II RS
> 4 sek.
INTRO II HS2M
INTRO II RS UPM
2 x kurz
KOMFORT MAN
INTRO II RS
2 x kurz
Ein Tastenpaar (AUF+AB) eines Kanals aus dem Empfänger-Speicher löschen
Ein bereits angemeldetes AUF/AB-Tastenpaar des jeweiligen Kanals kann bei Bedarf mit den
gleichen Schritten (sehe oben) aus dem Speicher des Funk-Empfängers gelöscht werden.
Lediglich bei dem Schritt
INTRO II HS2M
TIP - Leicht zu merken:
ACHTUNG: Installationsarbeiten am 230V-Netz sind nur
(AUF+AB) eines Kanals am Funk-Empfänger anmelden
Empfänger (INTRO II RS UPM, INTRO II RS):
Die Taste Programmierung > 4 sek.
Empfänger-Ton: periodische Pieptöne alle 2 sek.
Empfänger-LED : schnelles rotes Blinken
Der Anmelde-Modus des Empfängers ist aktiviert.
(Der Anmelde-Modus wird nach 30 sek. automatisch
verlassen, falls keine weitere Programmierung erfolgt!)
Funk-Handsender:
Eine Taste (AUF oder AB) des anzumeldenden Tastenpaares
gedrückt halten + eine beliebige
Empfänger-Ton: 3 x Pieptöne bestätigen die Anmeldung
Empfänger-LED : 3 x grünes Blinken
Das Tastenpaar (AUF und AB) dieses Kanals ist angemeldet.
Empfänger (INTRO II RS UPM, INTRO II RS):
die Taste Programmierung 2 x kurz
Empfänger-Ton: 2 x Pieptöne
Empfänger-LED : 2 x gelbes Blinken
LED am Empfänger erlischt. Die Programmierung ist beendet.

muss hierzu die zweite Taste > 1 sek.
Funk-Handsender:
Eine Taste (AUF oder AB) des zu löschenden Tastenpaares
gedrückt halten + beliebige zweite Taste > 1 sek.
Empfänger-Ton: 2 x Pieptöne bestätigen das Löschen
Empfänger-LED : rotes Aufleuchten
Das Tastenpaar wurde aus dem Empfänger-Speicher gelöscht.
Betätigung zweiter Taste kurz -
Betätigung zweiter Taste > 1 sek. -
durch autorisiertes Fachpersonal vorzunehmen!
betätigen.
Œ
zweite Taste kurz betätigen.

bestätigt die Anmeldung
betätigen.
Ž
betätigt werden:
Œ

betätigen.
Ž
bestätigt das Löschen
das Tastenpaar anmelden
das Tastenpaar löschen
