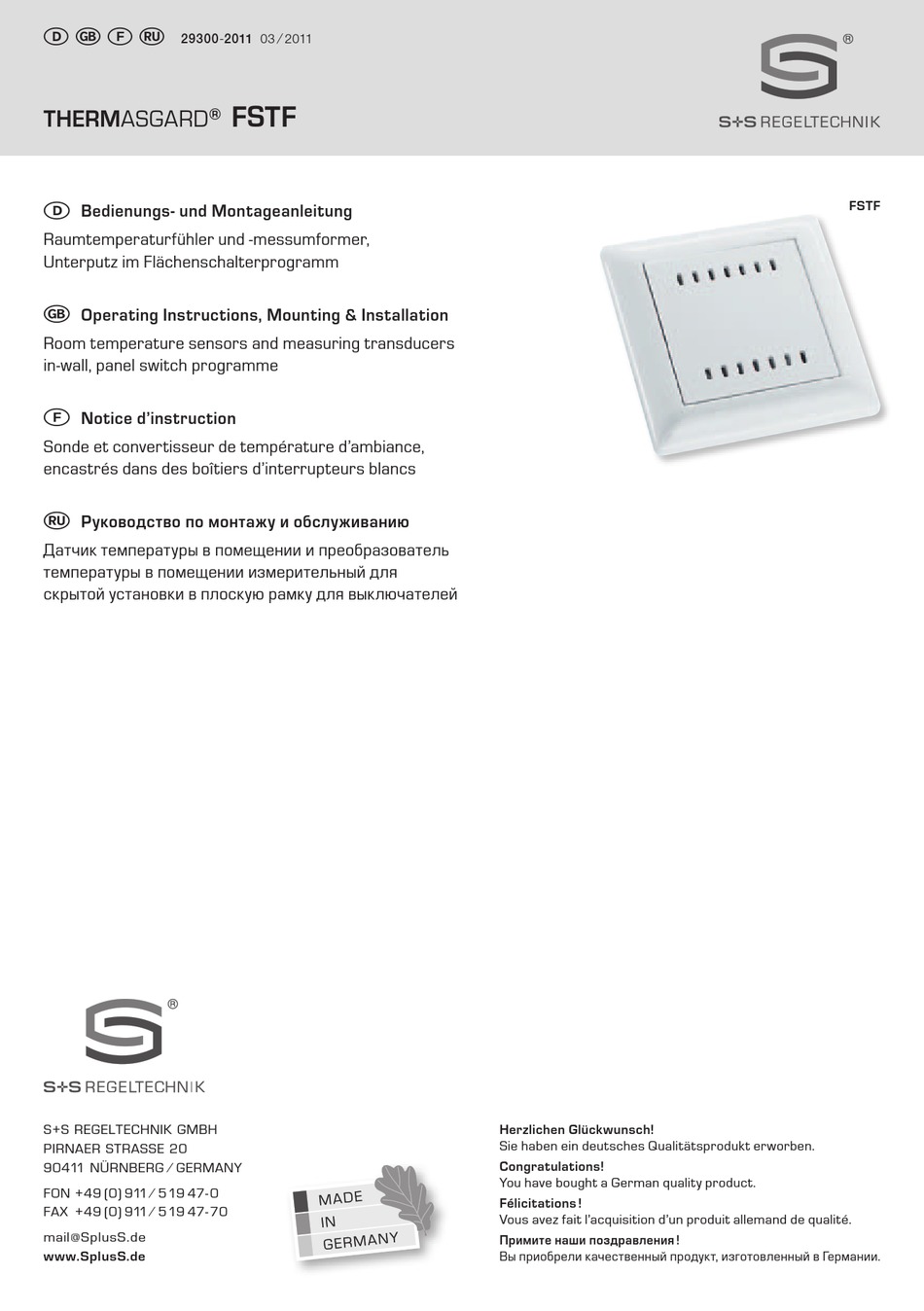

29300-2011 03 ⁄ 2011
THERMASGARD
® 
D
Bedienungs- und Montageanleitung
Raumtemperaturfühler und -messumformer,
Unterputz im Flächenschalterprogramm
G
Operating Instructions, Mounting & Installation
Room temperature sensors and measuring transducers
in-wall, panel switch programme
F
Notice d'instruction
Sonde et convertisseur de température d'ambiance,
encastrés dans des boîtiers d'interrupteurs blancs
r
Руководство по монтажу и обслуживанию
Датчик температуры в помещении и преобразователь
температуры в помещении измерительный для
скрытой установки в плоскую рамку для выключателей
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
FSTF
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
FSTF

Werbung

loading

Verwandte Anleitungen für S+S REGELTECHNIK ThermAsgard FSTF

Inhaltszusammenfassung für S+S REGELTECHNIK ThermAsgard FSTF

  • Seite 1 Руководство по монтажу и обслуживанию Датчик температуры в помещении и преобразователь температуры в помещении измерительный для скрытой установки в плоскую рамку для выключателей S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
  • Seite 2 D G F r FSTF THERMASGARD ®  FSTF 1 Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж FSTF - xx Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж Einbauschema FSTF - xx Installation scheme Schéma de montage Схема установки...

  • Seite 3: Technische Daten

    ® THERMASGARD FSTF Der Raumtemperaturfühler oder -messumformer THERMASGARD ® FSTF dient der Luft temperatur messung oder der Sollwertverstellung, der Präsenz- meldung oder als Raum bediengerät, als Bedien tableau mit Temperaturfühler, Tastern, Potentio meter, Zustandsanzeigen (LED) in Wohn-, Arbeits-, Büro- und Geschäfts räumen. Die Montage als Unterputzversion erfolgt in hochwertige Flächenschalterprogramme, vorzugsweise in die Fabrikate Gira, Busch-Jaeger, Berker, Merten, Jung, Siemens.
  • Seite 4 ® THERMASGARD FSTF (diverse Ausführungen) Anschlussbild FSTF xx LT ® THERMASGARD FSTF xx LT Ausführung mit Fühler, Leuchtdiode (grün) und Taster Typ ⁄ WG1 Art.-Nr. Ausgang FSTF Pt100, L, T THERMASGARD–5020–1593–350 Pt100 FSTF Pt1000, L, T THERMASGARD–5020–5593–350 Pt1000 FSTF Ni1000, L, T THERMASGARD–5020–9593–350 Ni1000 FSTF Ni1000 TK5000, L, T...
  • Seite 5 ® THERMASGARD FSTF (diverse Ausführungen) Anschlussbild FSTF xx L D4 ® THERMASGARD FSTF xx L D4 Ausführung mit Fühler, Leuchtdiode (grün) und Drehschalter (4-stufig) Typ ⁄ WG1 Art.-Nr. Ausgang FSTF Pt100, L, D4 THERMASGARD–5020–1643–352 Pt100 FSTF Pt1000, L, D4 THERMASGARD–5020–5643–352 Pt1000 FSTF Ni1000, L, D4 THERMASGARD–5020–9643–352...
  • Seite 6 ® THERMASGARD FSTF (diverse Ausführungen) Anschlussbild FSTF xx PLW ® THERMASGARD FSTF xx PLW Ausführung mit Fühler, Potentiometer, Leuchtdiode (grün) und Wippschalter Typ ⁄ WG1 Art.-Nr. Ausgang FSTF Pt100, P, L, W THERMASGARD–5020–1655–353 Pt100 FSTF Pt1000, P, L, W THERMASGARD–5020–5655–353 Pt1000 FSTF Ni1000, P, L, W THERMASGARD–5020–9655–353...

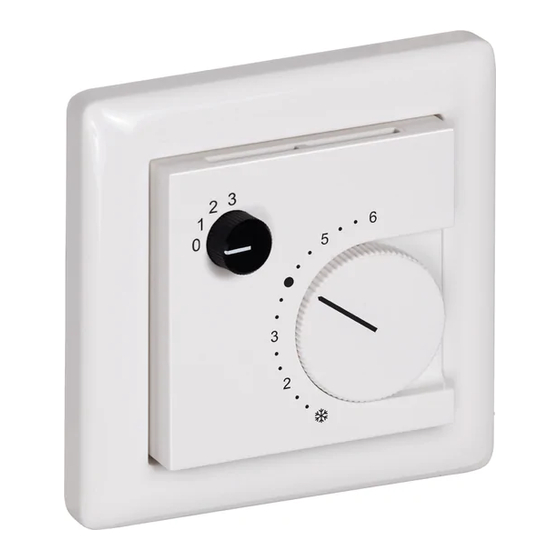

  • Seite 7 ® THERMASGARD FSTF (diverse Ausführungen) Anschlussbild FSTF xx PD4 ® THERMASGARD FSTF xx PD4 Ausführung mit Fühler, Potentiometer und Drehschalter Typ ⁄ WG1 Art.-Nr. Ausgang FSTF Pt100, P, D4 THERMASGARD–5020–1007–354 Pt100 FSTF Pt1000, P, D4 THERMASGARD–5020–5007–354 Pt1000 FSTF Ni1000, P, D4 THERMASGARD–5020–9007–354 Ni1000 FSTF Ni1000 TK5000, P, D4...

  • Seite 8: D Allgemeine Informationen

    Allgemeine Informationen Messprinzip für HLK - (HVAC) -Temperaturfühler allgemein: Das Messprinzip der Temperaturfühler beruht darauf, dass der innen liegende Sensor ein temperaturabhängiges Widerstandssignal abgibt. Die Art des innen liegenden Sensors bestimmt das Ausgangssignal. Man unterscheidet die nachfolgenden passiven ⁄ aktiven Temperatursensoren: a) Pt 100 - Messwiderstand (nach DIN EN 60 751) b) Pt 1000 - Messwiderstand (nach DIN EN 60751) c) Ni 1000 - Messwiderstand (nach DIN EN 43 760, TCR=6180 ppm ⁄...

  • Seite 9: Wichtige Hinweise

    Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –...

  • Seite 10: Technical Data

    ® THERMASGARD FSTF A room temperature sensor or measuring transducer THERMASGARD® FSTF is used for air temperature measurement or setpoint adjustment, for presence detection or as room control and operating panel with temperature sensor, pushbuttons, potentiometers, status indicators (LEDs), in residential rooms, in working, office and business facilities.
  • Seite 11 ® THERMASGARD FSTF (diverse versions) Connecting diagram FSTF xx LT ® THERMASGARD FSTF xx LT Version with sensor, LED (green), and pushbutton Type ⁄ WG1 Item No. Output FSTF Pt100, L, T THERMASGARD–5020–1593–350 Pt100 FSTF Pt1000, L, T THERMASGARD–5020–5593–350 Pt1000 FSTF Ni1000, L, T THERMASGARD–5020–9593–350 Ni1000...
  • Seite 12 ® THERMASGARD FSTF (diverse versions) Connecting diagram FSTF xx L D4 ® THERMASGARD FSTF xx L D4 Version with sensor, LED (green) and turn switch (4-step) Type ⁄ WG1 Item No. Output FSTF Pt100, L, D4 THERMASGARD–5020–1643–352 Pt100 FSTF Pt1000, L, D4 THERMASGARD–5020–5643–352 Pt1000 FSTF Ni1000, L, D4...
  • Seite 13 ® THERMASGARD FSTF (diverse versions) Connecting diagram FSTF xx PLW ® THERMASGARD FSTF xx PLW Version with sensor, potentiometer, LED (green), and rocker switch Type ⁄ WG1 Item No. Output FSTF Pt100, P, L, W THERMASGARD–5020–1655–353 Pt100 FSTF Pt1000, P, L, W THERMASGARD–5020–5655–353 Pt1000 FSTF Ni1000, P, L, W...
  • Seite 14 ® THERMASGARD FSTF (diverse versions) Connecting diagram FSTF xx PD4 ® THERMASGARD FSTF xx PD4 Version with sensor, potentiometer and turn switch Type ⁄ WG1 Item No. Output FSTF Pt100, P, D4 THERMASGARD–5020–1007–354 Pt100 FSTF Pt1000, P, D4 THERMASGARD–5020–5007–354 Pt1000 FSTF Ni1000, P, D4 THERMASGARD–5020–9007–354 Ni1000...
  • Seite 15 General notes Measuring principle of HVAC temperature sensors in general: The measuring principle of temperature sensors is based on an internal sensor that outputs a temperature-dependent resistance signal. The type of the internal sensor determines the output signal. The following active ⁄ passive temperature sensors are distinguished: a) Pt 100 measuring resistor (according to DIN EN 60 751) b) Pt 1000 measuring resistor (according to DIN EN 60751) c) Ni 1000 measuring resistor (according to DIN EN 43 760, TCR = 6180 ppm ⁄...
  • Seite 16 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions. In additionIn addition, the following points are to be observed: –...

  • Seite 17: Caractéristiques Techniques

    ® THERMASGARD FSTF La sonde THERMASGARD® FSTF, sonde de température d’ambiance avec convertisseur, sert à la mesure de la température de l’air ou au réglage de consigne, à la signalisation de présence ou comme appareil d’ambiance, comme tableau de commande avec sonde de température, boutons-poussoirs, potentiomètre et affichages d’état (DEL) dans des pièces d’habitation, de travail, bureaux et locaux commerciaux.
  • Seite 18 ® THERMASGARD FSTF (différents modèles) Schéma de raccordement FSTF xx LT ® THERMASGARD FSTF xx LT Modèle avec sonde, diode électroluminescente (verte) et bouton-poussoir Désignation ⁄ WG1 référence sortie FSTF Pt100, L, T THERMASGARD–5020–1593–350 Pt100 FSTF Pt1000, L, T THERMASGARD–5020–5593–350 Pt1000 FSTF Ni1000, L, T THERMASGARD–5020–9593–350...
  • Seite 19 ® THERMASGARD FSTF (différents modèles) Schéma de raccordement FSTF xx L D4 ® THERMASGARD FSTF xx L D4 Modèle avec sonde, diode électroluminescente (verte) et commutateur rotatif (4 positions) Désignation ⁄ WG1 référence sortie FSTF Pt100, L, D4 THERMASGARD–5020–1643–352 Pt100 FSTF Pt1000, L, D4 THERMASGARD–5020–5643–352 Pt1000...
  • Seite 20 ® THERMASGARD FSTF (différents modèles) Schéma de raccordement FSTF xx PLW ® THERMASGARD FSTF xx PLW Modèle avec sonde, potentiomètre, diode électroluminescente (verte) et interrupteur à bascule Désignation ⁄ WG1 référence sortie FSTF Pt100, P, L, W THERMASGARD–5020–1655–353 Pt100 FSTF Pt1000, P, L, W THERMASGARD–5020–5655–353 Pt1000 FSTF Ni1000, P, L, W...
  • Seite 21 ® THERMASGARD FSTF (différents modèles) Schéma de raccordement FSTF xx PD4 ® THERMASGARD FSTF xx PD4 Modèle avec sonde, potentiomètre et commutateur rotatif Désignation ⁄ WG1 référence sortie FSTF Pt100, P, D4 THERMASGARD–5020–1007–354 Pt100 FSTF Pt1000, P, D4 THERMASGARD–5020–5007–354 Pt1000 FSTF Ni1000, P, D4 THERMASGARD–5020–9007–354 Ni1000...
  • Seite 22 Généralités Principe de mesure des sondes de température pour applications CVC (HVAC) en général: Le principe de mesure se base sur le fait que le capteur à l’intérieur génère un signal de résistance dépendant de la température. Le signal de sortie est déterminé par le type de capteur qui se trouve à l’intérieur. On distingue les capteurs de température actifs et passifs suivants: a) Pt 100 –...
  • Seite 23 Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société S+S et ses clients. Il convient en outre de respecter les points suivants : –...

  • Seite 24: Технические Данные

    ® THERMASGARD FSTF Датчик и измерительный преобразователь температуры в помещении THERMASGARD® FSTF служит для измерения температуры воздуха, установки заданного значения, сигнализации присутствия или в качестве панели управления с кнопками, переключателями, потенциометрами и индикаторами состояния (светодиоды, LED) в жилых, рабочих, офисных и торговых помещениях. Скрытая установка осуществляется в высоко- качественную...
  • Seite 25 ® THERMASGARD FSTF (различные исполнения) Схема соединения FSTF xx LT ® THERMASGARD FSTF xx LT Исполнение с датчиком, светодиодом (зеленым) и кнопкой Тип ⁄ группа товаров 1 Арт. № Выход FSTF Pt100, L, T THERМASGARD–5020–1593–350 Pt100 FSTF Pt1000, L, T THERМASGARD–5020–5593–350 Pt1000 FSTF Ni1000, L, T...
  • Seite 26 ® THERMASGARD FSTF (различные исполнения) Схема соединения FSTF xx L D4 ® THERMASGARD FSTF xx L D4 Исполнение с датчиком, светодиодом (зеленым) и поворотным переключателем (четырехпозиционным) Тип ⁄ группа товаров 1 Арт. № Выход FSTF Pt100, L, D4 THERМASGARD–5020–1643–352 Pt100 FSTF Pt1000, L, D4 THERМASGARD–5020–5643–352 Pt1000...
  • Seite 27 ® THERMASGARD FSTF (различные исполнения) Схема соединения FSTF xx PLW ® THERMASGARD FSTF xx PLW Испонение с датчиком, потенциометром, светодиодом (зеленым) и кулисным переключателем Тип ⁄ группа товаров 1 Арт. № Выход FSTF Pt100, P, L, W THERМASGARD–5020–1655–353 Pt100 FSTF Pt1000, P, L, W THERМASGARD–5020–5655–353 Pt1000 FSTF Ni1000, P, L, W...
  • Seite 28 ® THERMASGARD FSTF (различные исполнения) Схема соединения FSTF xx PD4 ® THERMASGARD FSTF xx PD4 Исполнение с датчиком, потенциометром и поворотным переключателем Тип ⁄ группа товаров 1 Арт. № Выход FSTF Pt100, P, D4 THERМASGARD–5020–1007–354 Pt100 FSTF Pt1000, P, D4 THERМASGARD–5020–5007–354 Pt1000 FSTF Ni1000, P, D4...
  • Seite 29 Указания к продуктам Общий принцип измерения для датчика температуры HLK (HVAC): Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента (сенсора), находящегося внутри датчика, от температуры. Выходной сигнал сопротивления определяется типом чувствительного элемента. Различают следующие пассив- ные ⁄ активные чувствительные элементы: а) измерительный...
  • Seite 30 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
  • Seite 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Seite 32 D G F r Widerstandskennlinien für passive Temperatursensoren Resistance characteristics of passive temperature sensors Courbes caractéristiques pour capteurs de température passive Характеристики сопротивления пассивных датчиков температуры Temp. Pt100 Pt1000 Ni1000 Ni1000 Temp. TK5000 81-210 235Z °C Ω Ω Ω Ω Ω...
