2-4

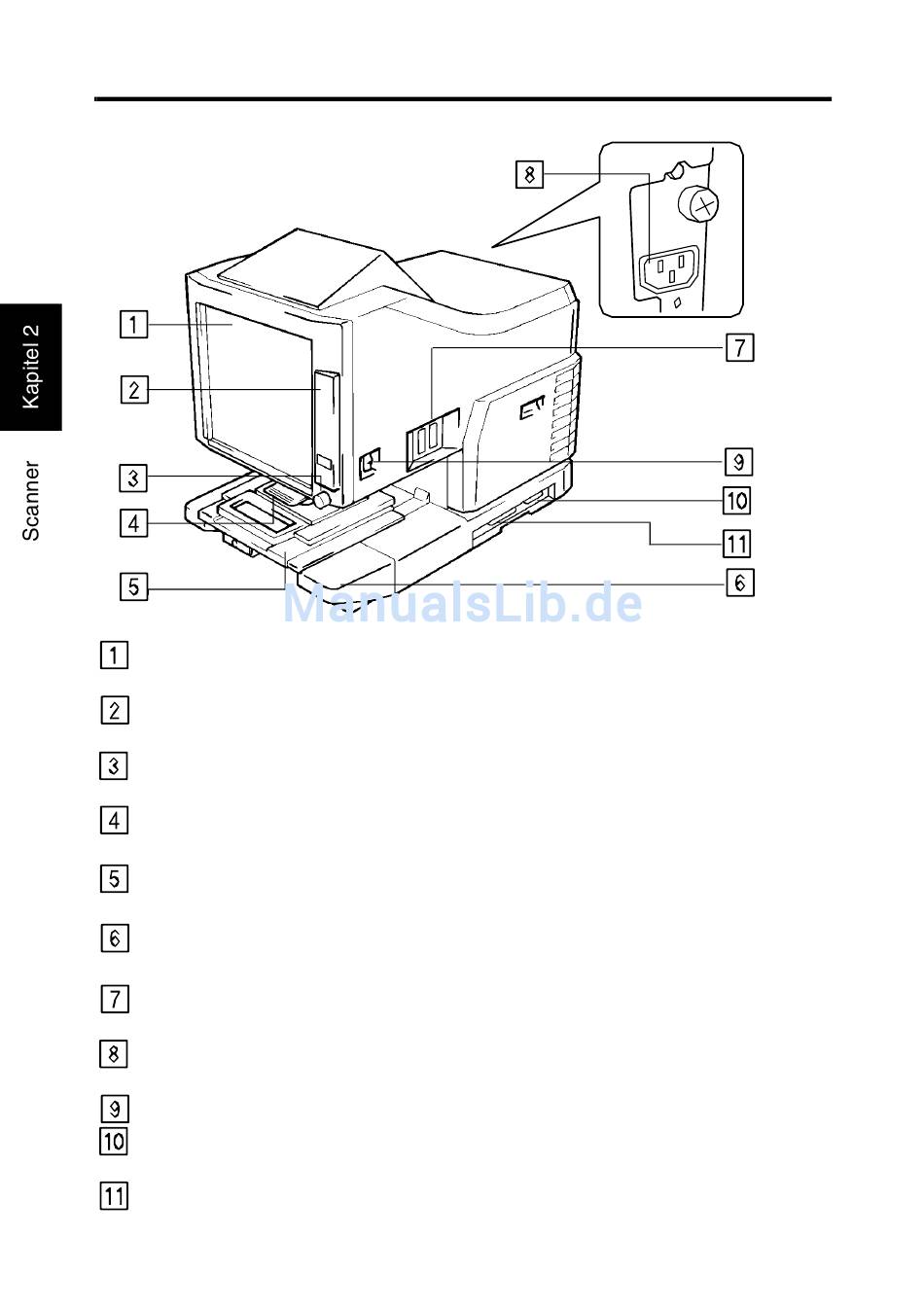

2. Teile des Scanners
Bildschirm:
Bedienfeld:
Bilddrehknopf:
Projektionslinse
(optional):
Mikroficheträger 5
(optional):
Projektionslampen-
einheit:
Anschlüsse:
Netzanschlußbuchse:
Netzschalter:
Druckeranschluß:
SCSI-Anschluß
(optional):
Das vom Film übernommene Bild wird hier angezeigt.
Durch das Bild wird der Datenlesebereich gekennzeichnet.
Viele Bedienvorgänge werden über die Tasten und Anzei-
gen des Bedienfeldes gesteuert.
Dient zum Drehen der im Scanner eingebauten Prismenein-
heit, wobei das am Bildschirm angezeigte Bild gedreht wird.
Dient zur Anpassung der Bildgröße sowie zur Fokus-
einstellung am Bildschirm.
Unterstützt die Anzeige von Microfiche.
Enthält einen Spiegel und eine Linse, die das Bild vom
Film auf den Bildschirm projiziert.
Anschlüsse für die verschiedenen Konfigurationsmöglich-
keiten (Rollfilmhalter und Controller).
Schließen Sie das mit dem Scanner gelieferte Netzkabel an
diese Steckdose an.
Dient zum Ein- und Ausschalten des Gerätes.
Verbindet den Scanner über ein Schnittstellenkabel mit
dem Drucker.
Verbindet den Scanner über ein SCSI-Kabel mit dem PC.
Dazu ist das PC-Schnittstellenkit (optional) erforderlich.
