Verwandte Anleitungen für Summit SCI 6300
Inhaltszusammenfassung für Summit SCI 6300

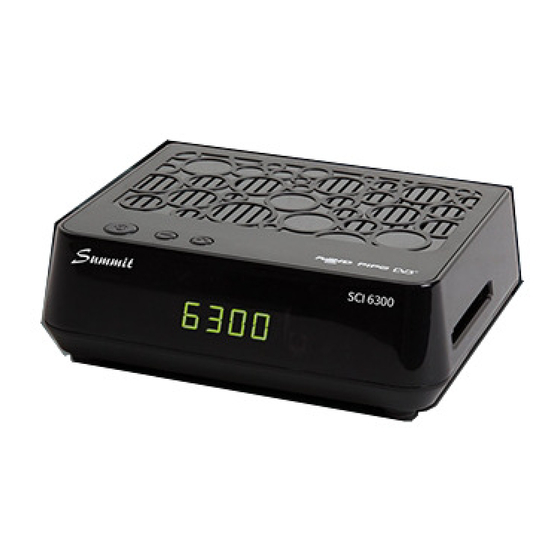

- Seite 1 Bedienungsanleitung SUMMIT SCI 6300 Digitaler Receiver für Satellit DVB-S/S2 mit CI-Slot...
-
Seite 2: Inhaltsverzeichnis
Inhalt I: Grundsätzliches Wichtige Sicherheitshinweise Inhalt der Verpackung, Produktbeschreibung Anschlüsse Fernbedienung Die wichtigsten Funktionen Technische Daten II. Inbetriebnahme Ein- und Ausschalten III. Grundfunktionen Umschalten der Programme, Lautstärkeregelung Auswahl des Begleittonkanals, Untertitel & Teletext Programmliste Elektronischer Programmführer, Medienmanager Bild-im-Bild, Mosaik M+ Menü, Free TV via Internet, Kalender, YouTube Internet-Browser, WebCam Anzeige IV. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise! Bitte lesen Sie diese Anleitung sorgfältig durch, BEVOR Sie das Gerät benutzen! Nachfolgend finden Sie wichtige Hinweise zum sicheren Gebrauch. Der Hersteller übernimmt keine Verantwortung für Unfälle oder Schäden, die durch sorglosen Gebrauch durch den Benutzer herrühren! Gefahren: Fehlbedienung und unsachgemässer Gebrauch können ein ernsthaftes Risiko für Leben und Gesundheit entstehen lassen. - Seite 4 Warnung Daten auf angeschlossenen Datenträgern können bei Fehlern am Gerät, durch Überspannungseinwirkungen oder mechanische Stösse unbrauchbar werden. Achten Sie auf Datensicherung, der Hersteller übernimmt hierfür keinerlei Verantwortung! Hinweis Sollte das Gehäuse verschmutzt sein, so reinigen Sie es bitte nur mit einem weichen Tuch.
-
Seite 5: Verpackungsinhalt
Verpackungsinhalt - Diese Anleitung - Receiver Summit SCI 6300 - Netzteil - Fernbedienung - Batterien für Fernbedienung - HDMI-Kabel Produktbeschreibung Gerätefront und Seiten 1. Display für Kanal & Status 2. Kanal auf- und abwärts 3. Ein-/ Ausschalter Linke Seite: USB 2.0 Hostanschluss zur Medienwiedergabe Rechte Seite: CI-Slot &... -
Seite 6: Fernbedienung
Fernbedienung 1. Power Ein oder Bereitschaft 2. Mute Tonstummschaltung 3. Timer Ausschalt-Timer Aktivierung 4. 576/1080 Schaltet die Bildauflösung um 5. 3D Öffnet das 3D Konverter-Menü 6. Motor Nicht belegt Funktionstasten für Mediaplayer Wiedergabe Pause Stop 11./14. Anfang/Ende 12./13. schneller Rück-/Vorlauf 10. -
Seite 7: Ausstattungsmerkmale
Ausstattungsmerkmale - Video HD: MPEG-4 - Video SD: MPEG-2 MP@HL, MPEG4 AVC/H.264 - Audio: MPEG-4 AAC and MPEG4 HE AAC Audio Unterstützung - Abspielen von MP3 Musik und Anzeige von JPEG Bildern von USB Datenträger - 1x CI-Slot, 1x Kartenleser - Auflösung: 1080p/1080i/720p/480p/576p/480i/576i - Unterstützt die gängigsten Multimedia-Dateiformate, incl. -
Seite 8: Technische Daten
Technische Daten Anschüsse Modulsteckplatz 1x Common-Interface kompatibel Kartenleser für Smartcard 1x Conax kompatibel USB 2.0 2x USB2.0 Host Sat-ZF Eingang 1 x F-Buchse Video/Audio Ausgang, digital 1 x HDMI Buchse Video/Audio Ausgang, analog 3x Chinch (RCA) Buchse Audio Ausgang, digital TOSLINK Standard optisch (S/PDIF) Ethernet Schnittstelle 1 x RJ-45 Buchse... -
Seite 9: Inbetriebnahme
Inbetriebnahme In diesem Kapitel leiten wir Sie durch den gesamten Erstinstallationsprozess Ihres Summit HD-Receivers. Bitte lesen Sie jeden Schritt sorgfältig durch, um sicher zu stellen, dass Ihr Gerät nachher gut funktioniert. 1. Nachfolgend finden Sie alle wichtigen Informationen zur Inbetriebnahme. -
Seite 10: Grundfunktionen
Grundfunktionen 1. Programme umschalten Um das aktuelle Programm zu wechseln, drücken Sie die ▲▼-Tasten oder die CH +/- Tasten, während Sie Fernsehen oder Radio hören. Nach dem Umschaltvorgang wird ein Info-Fenster eingeblendet. 2. Laustärke regeln Zur Lautstärkeeinstellung drücken Sie die ◄►-Tasten oder die VOLUME +/- Tasten. -
Seite 11: Elektronischer Programmführer, Medienmanager
6. EPG Während des normalen TV-Betriebs ist es möglich, sich über das EPG (elektronische Programmzeitschrift) weiterer Sendungs- und Programm- Informationen des aktuellen Kanals zu verschaffen. Mittels EPG-Taste wird diese Funktion aufgerufen. 7. Daten-Manager Ist ein USB-Datenträger angeschlossen, so kann dessen Inhalt mit der USB- Taste angezeigt werden. -
Seite 12: M+ Menü, Free Tv Via Internet, Kalender, Youtube
10. M+ Menü Dieses Menü ermöglicht den schnellen Zugriff auf oft genutzte APPs. Wichtig: Notwendig zur Nutzung dieser und der folgenden Funktionen ist ein funktionierender Internet-Anschluss, bzw. ein Netzwerkanschluss! a. "Free TV" bietet eine grosse Auswahl freier Internet TV Stationen aus vielen Ländern. -
Seite 13: Systemkonfiguration
System-Konfiguration Hierzu mit den ◄►-Tasten die Kategorie "Usersetup" anwählen. Dort sind mit den ▲▼-Tasten auswählbar: A. "Spracheinstellungen" mit folgenden Anpassungen: a. "OSD-Sprache" wählt die Dialogsprache des Bildschirm-Menüsystems. OK öffnet ein Auswahlmenü, ▲▼ wählen, OK bestätigt b. Die Einstellung "Erster Audio Kanal" legt die Sprache des Standart-Begleittons fest c. -
Seite 14: Bildformateinstellungen
a. "Passwort erinnern" unterdrückt neuerliche Fragen nach der PIN für die eingestellte Zeit b. Unter "Passwort ändern" kann mit OK die PIN geändert werden. In der folgenden Liste kann eingestellt werden, welche Menüfunktionen durch die PIN geschützt werden sollen. Anwahl mit ▲▼, Änderung mit ◄►. D. -
Seite 15: Weitere Einstellungen
F. Erweiterte Einstellungen Die erweiterten Einstellungen finden Sie, wenn Sie nach Druck auf MENU mit den ◄►-Tasten die Kategorie "Usersetup" anwählen. Dort sind mit den ▲▼-Tasten auswählbar: a. "LNB Versorgung" ist normalerweise "EIN" "AUS" wird nur in Sonderfällen benötigt und verhindert den Empfang an Standard-Antennen. - Seite 16 Hinweis: In den Menüfenstern, die Einstellungen betreffen, sind als Einstellhilfen Balkenanzeigen für Signalstärke "S" und Signalqualität "Q" vorhanden. c1. Auswahl "UNICABLE" bei "LNB Typ" "UNICABLE" ist ein Verfahren, um bis zu 4 (bei UNICABLE-LNB) oder bis zu 8 (bei UNICABLE-Multischaltern) Receiver an einer Ableitung zu betreiben. Zur korrekten Programmierung des Empfängers erhält man die notwendigen Parameter vom Betreiber der Anlage.
- Seite 17 g. "Positioner Einstellung" dient dem Betrieb von motorisierten Antennen. g.0. Bei feststehenden Antennen ist i.d.R. "Kein" zu wählen. Suchparameter sind veränderbar unter "Suche". Die Änderung dieser Einstellung muss im Fenster mit OK quittiert werden! Motorisierte Antennen können via "DiSEqC 1.2" oder "USALS" bedient werden. Eine korrekte mechanische Montage und Einstellung der Antenne ist Voraussetzung! g.1.
-
Seite 18: Kanalsuche
g.2. USALS Verwendet Ihre Drehantenne USALS, so wird folgendermassen vorgegangen: Wählen Sie "Satellit" und "Transponder", wie vor beschrieben. Die Satellitenposition ist unter "Satelliten Winkel" vorgegeben. Sodann sind "Längengrad" und "Breitengrad" des Antennenstandorts einzugeben. Gehen Sie zu "bewegen" und fahren Sie die Antenne mittels der Pfeiltasten nach ◄"West"... -
Seite 19: Netzwerk Einstellungen
"Zweiter DNS Server". 2. Soll die Netzwerkanbindung per WIFI erfolgen, so ist ein kompatibler USB-WIFI- Adapter (z.B. SUMMIT) anzuschliessen, und bei "Gerät" "Drahtlos" einzustellen. Wird ein passender WIFI-Adapter erkannt, erscheint eine kurze Einblendung. Sofort werden verfügbare Acces Points gesucht und bei f. - Seite 20 a. "IP-Adresse" mit der Zehner- oder b. eine "URL" mit der virtuellen Tastatur eingeben können . c. OK auf der Schaltfläche "Ping Start" startet den Testlauf. Wenn die Internet-Verbindung ordnungsgemäss funktioniert, sollte das Ergebnis etwa so aussehen. Mit der GELBEN Taste (Medien Server aktiv) im Startfeld der Netzwerkeinstellungen lässt sich der eingebaute Medienserver aktivieren.
-
Seite 21: Fernbedienung Via Handy (Android)
E. Phone RCU (Android) Möchten Sie Ihren Summit Empfänger mit dem Smartphone fernbedienen, benötigen Sie die APP "SmartRCU.apk". Nach Installation der APP verlangt diese nach der IP-Adresse des Receivers, welche Sie im Menü "Netzwerkeinstellungen" ablesen können. Die Eingabe bestätigen Sie bitte mit "Connect" und "Fertig". -
Seite 22: Internet-Radio
Schnittstellen, warten bis das Gerät den Datenträger erkannt hat und wählen unter M+ die "Internet-Radio" App an. b. Wählen Sie zunächst mit ◄► die gewünschte Liste (Ihr Summit kann max. 5 Listen verwalten, deren Namen über die Taste FAV geändert werden können.) - Seite 23 Service Im Service-Menü sind diverse zusätzliche Systemeinstellungen zusammengefasst. 1. Im "Sendermanager" finden sich alle Funktionen zur Bearbeitung der Programmliste Ihres Summit Receivers. Die unter "Alle" zu findende Liste aller auf dem Gerät gespeicherten Kanäle lässt sich nach einigen Kategorien filtern: Unter der GRÜNEN...
-
Seite 24: Ereignismanager
a. Unter "Favoriten bearbeiten" lassen sich Programme aus der Gesamtliste verschiedenen Favoritenlisten zuordnen, deren Namen änderbar sind. Dazu ist die Funktion anzuwählen und mit OK zu bestätigen. Dann werden in der Liste die Programme mit den ▲▼- Pfeiltasten angewählt und mit OK markiert. -
Seite 25: Speichermanager
Programmierung in einem Schritt löschbar. Ein eingebauter Kalender unterstützt bei der Planung und wird über die BLAUE Taste aufgerufen. 3. Speichermanager In Ihrem Summit-Receiver sind einige Möglichkeiten eingebaut, Multimedia-Dateien wiederzugeben. Dabei werden bis zu 2 lokale Speicher "USB1(vorne)/USB2(hinten", aber auch freigegebene Netzwerkspeicher ®... -
Seite 26: Stb Information
In diesem Bildschirm erhalten Sie alle relevanten Informationen, wie Hard- und Softwareversion und die Seriennummer. 5. Werkseinstellungen Hier kann Ihr Summit Receiver in den Auslieferzustand zurückgesetzt werden, sollte dies nötig sein. Der Zugang erfolgt PIN-geschützt und die Änderungen können nicht rückgängig gemacht werden! -
Seite 27: Apps: Kalender, Wetterdienst, Imedia Portal, Summitair
Das "iMedia Portal" enthält eine Auswahl von beliebten Internetseiten. Die Anwahl erfolgt mit ▲▼◄►, die Bestätigung mit OK. "Summit Air" ist ein Client-Programm, das Ihren Summit 6x00 in die Lage versetzt, Multimedia-Dateien oder Live-Streams von UPnP-Quellen wiederzugeben. Lokale USB- oder Netzwerkgeräte sind dafür brauchbar. -
Seite 28: Web Browser, Webcam Viewer
Auch ein "Web Browser" ist eingebaut und ermöglich es, Internet-Seiten auf dem TV-Bildschirm darzustellen. Zur Eingabe dient die Fernbedienung und nutzt die folgenden Tasten: ▲▼◄► bewegen den Mauszeiger OK bestätigt die gewählte Funktion Vol +/- vergrössert/verkleinert CH +/- scrollt auf/ab M+ öffnet das URL Eingabefenster SAT wechselt Tastatur-/Maus-Modus FAV legt die Startseite fest... -
Seite 29: Fehlersuche Und -Behebung
Fehlersuche und -behebung Fehler Beseitigung Keine Anzeige / Sitzt das Netzteil richtig in der Dose? keine Netzteilanschluss fest in der Buchse? Stromversorgung Display richtig angesteckt? Receiver eingeschaltet? Verwendetes Anschlusskabel (A/V-3,5mm bzw. HDMI) richtig gesteckt? Richtige Signalquelle am TV gewählt? Kein Bild oder Unterstützt der TV die gewählte Auflösung? schlechte Bildqualität ggf.
