CUIDADO
Dicho micro interruptor no se suministra con el equipo; si el cable del micro interruptor de la puerta
se corta o se estropea tendrán lugar las mismas condiciones que se producen con la puerta abierta
y el micro interruptor conectado.
Con los equipos de la GAMA "B" (Baja temperatura) se suministra un cable para la conexión de la resistencia de la
puerta. Dicha conexión habrá de realizarse utilizando un fusible calculado en función de la resistencia de la puerta
utilizada.
El equipo también viene dotado del cable para la conexión de la bombilla de la cámara (la bombilla de la
cámara tiene que tener una tensión de 230 Volt y 100 Watt de potencia máxima).
CUIDADO
No conecte los cables del micro interruptor puerta, luz de la cámara o resistencia puerta
a la línea de 230 Volt. Las etiquetas pegadas en cada cable indican las conexiones a
realizar.
AVISO
El eventual reemplazamiento de partes eléctricas defectuosas podrá ser realizado solo y
exclusivamente por personal cualificado.
La conexión eléctrica tiene que ser realizada por una persona competente.
7.2 Conexión sistema hidráulico
8 Mandos eléctricos

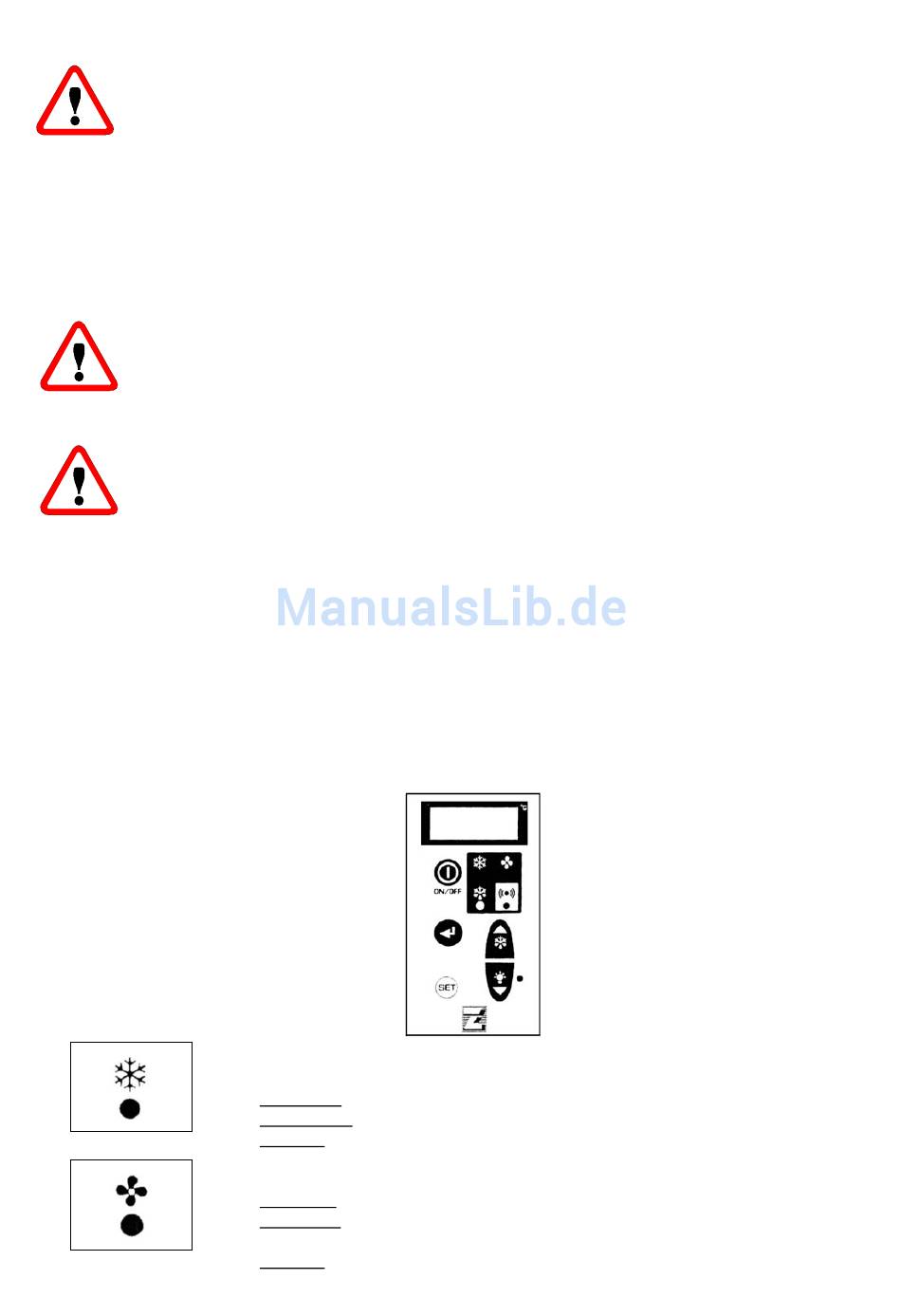

8.1 Panel de mandos y control
condensador de agua
(
Esta conexión solo es necesaria si la condensación tiene lugar por agua y ha de realizarse
respetando las etiquetas de ENTRADA y SALIDA del agua situadas cerca de los tubos a
los que conectarse. Tenga en cuenta que los tubos utilizados para esta conexión nunca
pueden tener un diámetro inferior al del equipo y que la presión mínima para una buena
circulación del agua tiene que ser por lo menos de 1 bar.
1. PILOTO de control (VERDE)
Encendido : el compresor está funcionando, el equipo produce frío.
Intermitente : el compresor se encuentra en fase de retraso puesta en marcha.
Apagado: el compresor está parado, la temperatura de la cámara ha llegado a los
valores configurados.
2. PILOTO de control (VERDE)
Encendido : El ventilador evaporador está funcionando.
Lampeggio : El ventilador evaporador se encuentra en fase de retraso puesta en
marcha.
Apagado : El ventilador evaporador está parado. Fase de descarche.
)
