ZERLEGUNG DES SySTEMS 5000
Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Das
Modul wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst,
wie in Abb. 1 dargestellt. Die Platine wird daraufhin herausgenommen, indem man
den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung heraus-zieht
(siehe Abb. 2).
Jetzt können Schalter und Überbrücker verändert werden. Der Programmierungs-
stecker wird zugänglich, indem man die Frontabdeckung öffnet, wie in Abb. 3
gezeigt.

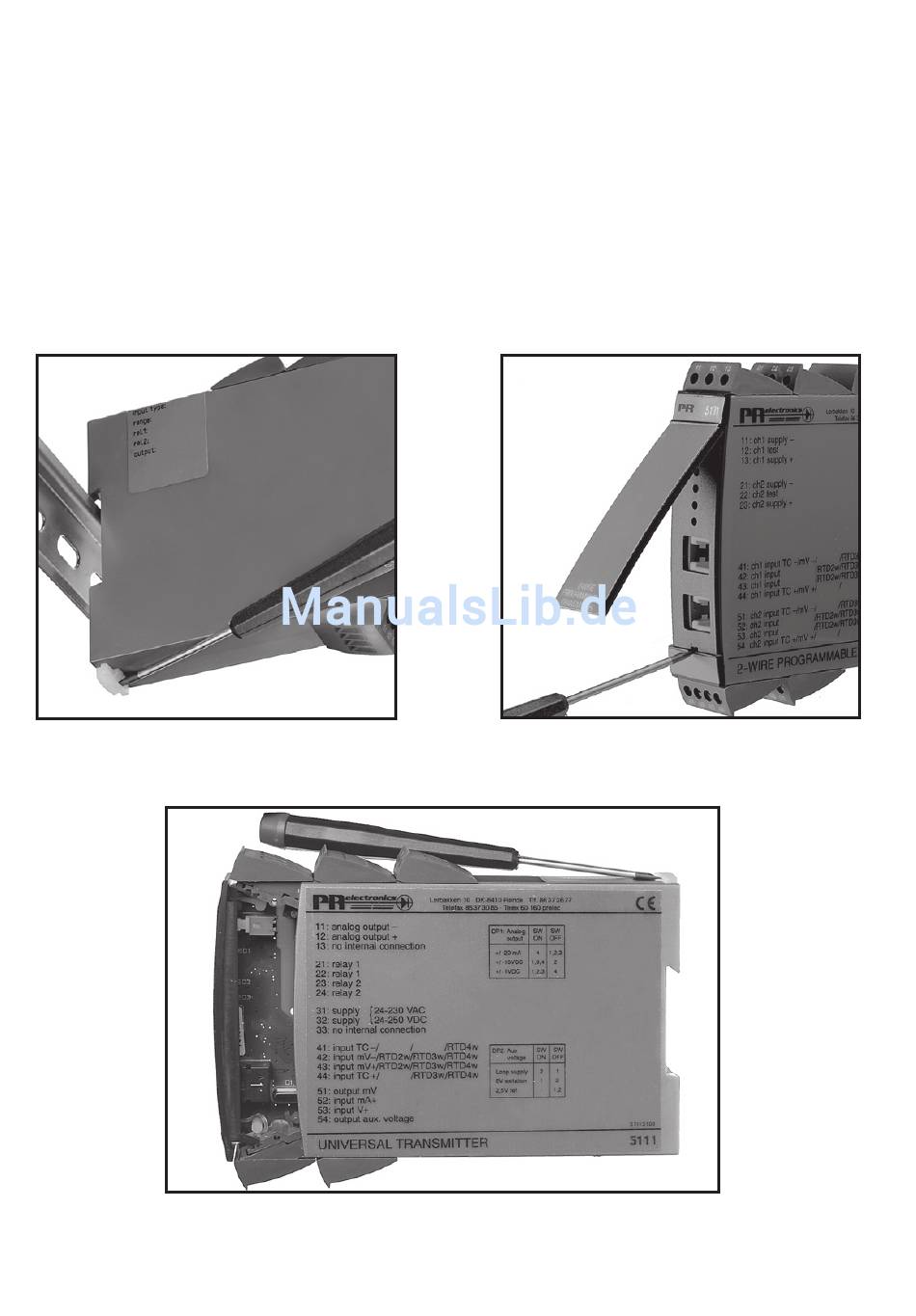

Abb.1: Lösen aus der DIN-Schiene.
Abb. 3: Zugang zum
Programmierungsstecker.
Abb. 2: Herausnehmen der Platine.
