MoJack PRO Montage- Und Bedienungsanleitung Seite 9

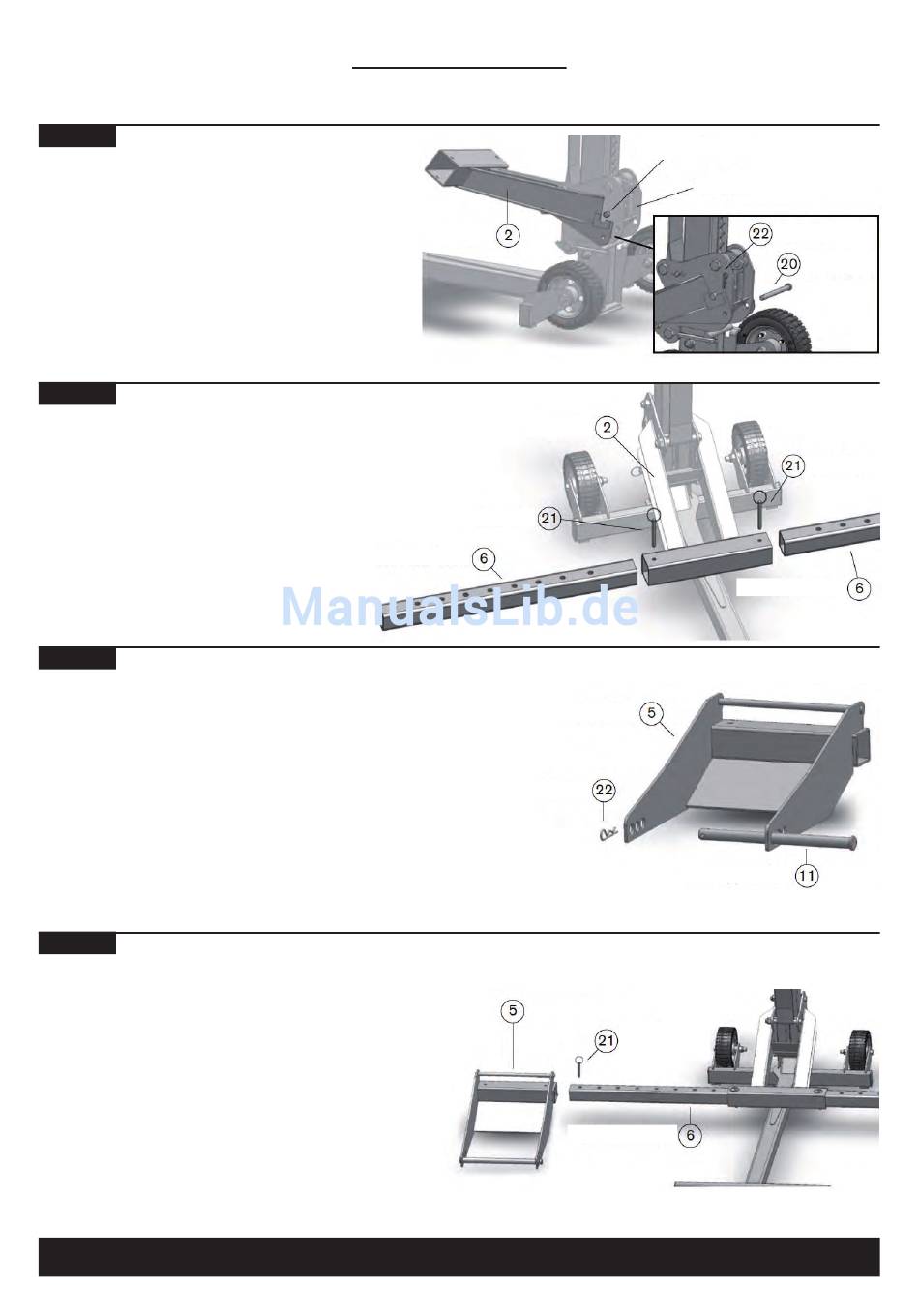

SCHRITT 8
Hängen Sie den Hubarm (2) an der Halterung ein.
Haken Sie dazu die Aussparung des Hubarms unter
dem oberen Stab der Halterung ein. Der Hubarm
muss von vorn eingesetzt und anschließend abge-
senkt werden. Dadurch wird der Hubarm in seiner
korrekten Position befestigt. Stecken Sie den Last-
bolzen (20) durch die Bohrung in der Halterung, und
sichern Sie ihn, indem Sie den Federstecker (22) am
Lastbolzen befestigen.
SCHRITT 9
Schieben Sie die Hubarmeinsätze (6) auf beiden Sei-
ten in den Hubarm (2), und sichern Sie sie mit den
Sicherungsstiften mit Ring (21), wie in der Abbildung
gezeigt.
SCHRITT 10
Bereiten Sie die Radaufnahmen (5) für die Montage
vor. Bauen Sie dazu die Haltebolzen (11) und die Fe-
derstecker (22) ein.
SCHRITT 11
Schieben Sie die Radaufnahmen (5) auf beiden Sei-
ten auf die Hubarmeinsätze (6), und sichern Sie sie
mit den Sicherungsstiften mit Ring (21).
Hinweis: Die Radaufnahmen können je nach Mä-
herbreite weiter nach innen oder außen verschoben
werden. Verwenden Sie die Anordnung, die am bes-
ten zu ihrem Rasenmähermodell passt.
DAMIT IST DIE MONTAGE ABGESCHLOSSEN.
MoJack PRO Lift
Montageanleitung
Hubarm
Sicherungsstift
Hubarmeinsatz
Federstecker
- 9 -
Oberer Stab der Halterung
Halterung
Hubarm
Radaufnahme
Radaufnahme
Sicherungs-
stift
Hubarmeinsatz
Federstecker
Lastbolzen
Sicherungsstift
Hubarmeinsatz
Haltebolzen
