MoJack PRO Montage- Und Bedienungsanleitung Seite 8

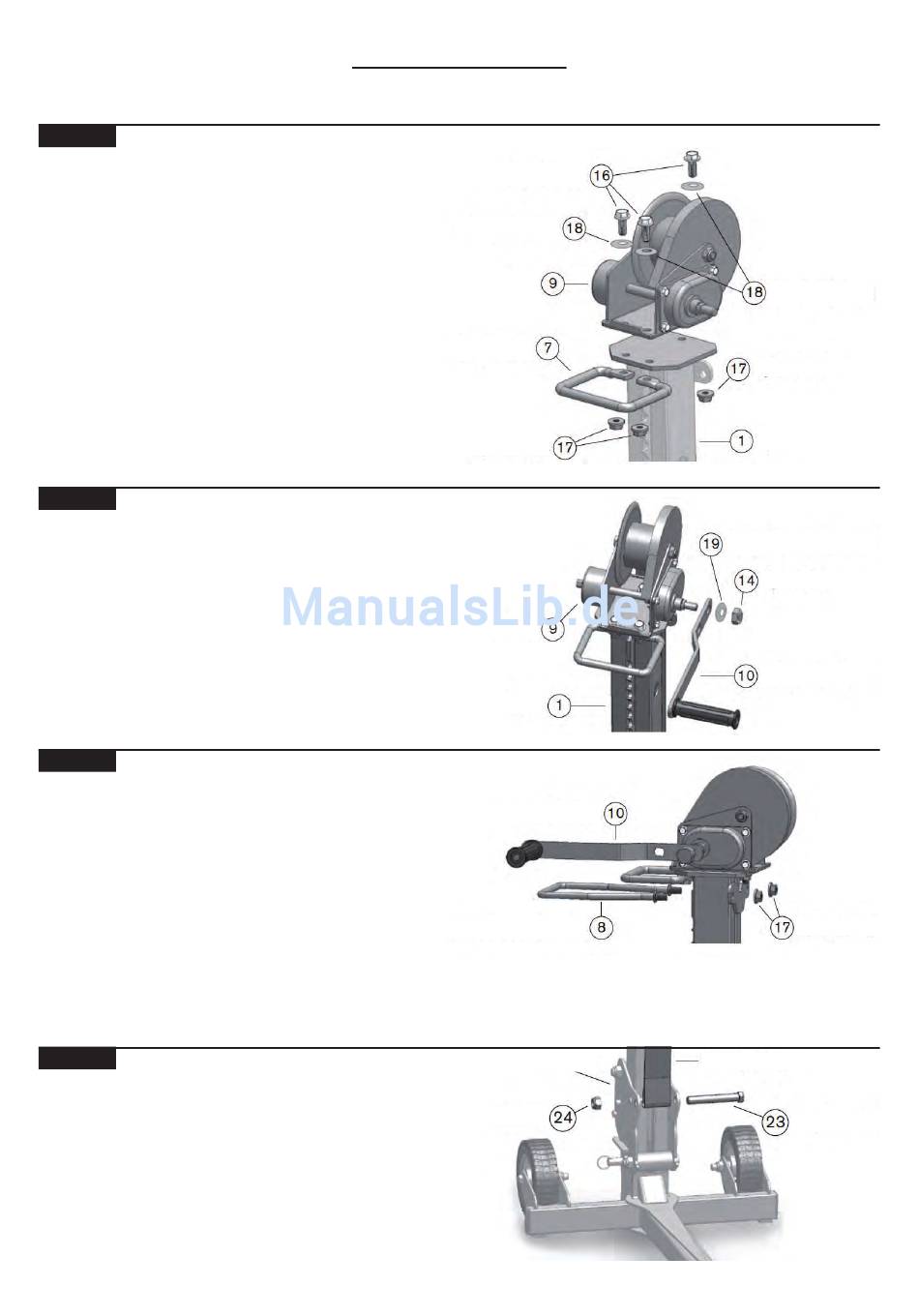

SCHRITT 4
Befestigen Sie die Winde (9) und den Haltegriff (7) am
Hubmast (1). Verwenden Sie dazu die Kopfschrauben
(16), die Nylock-Muttern (17) und die Scheiben für
die Winde (18), wie in der Abbildung gezeigt. Ziehen
Sie Schrauben und Muttern fest.
SCHRITT 5
Befestigen Sie die Windenkurbel (10) an der Winde
(9). Verwenden Sie dazu die Nylock-Mutter (14) und
die Scheibe für die Windenkurbel (19), wie in der Ab-
bildung gezeigt. Ziehen Sie die Mutter fest.
SCHRITT 6
Befestigen Sie den Klinkenlösegriff (8) mit den Ny-
lock-Muttern (17) am oberen Ende des Hubmasts (1),
wie in der Abbildung gezeigt. Ziehen Sie die Muttern
fest.
SCHRITT 7
Befestigen Sie den von der Windentrommel laufen-
den Gurt mit der Kopfschraube (23) und der Nylock-
Mutter (24) an der Halterung, wie in der Abbildung
gezeigt, und ziehen Sie die Mutter fest.
MoJack PRO Lift
Montageanleitung
Kopschraube
Scheibe
Winde
Haltegriff
Nylock-Muttern
Winde
Hubmast
Windenkurbel
Klinkenlösegriff
Nylock-Mutter
- 8 -
Halterung
Scheiben
Nylock-Mutter
Hubmast
Scheibe
Nylock-Mutter
Windenkurbel
Nylock-Muttern
Hebegurt
Kopschraube
