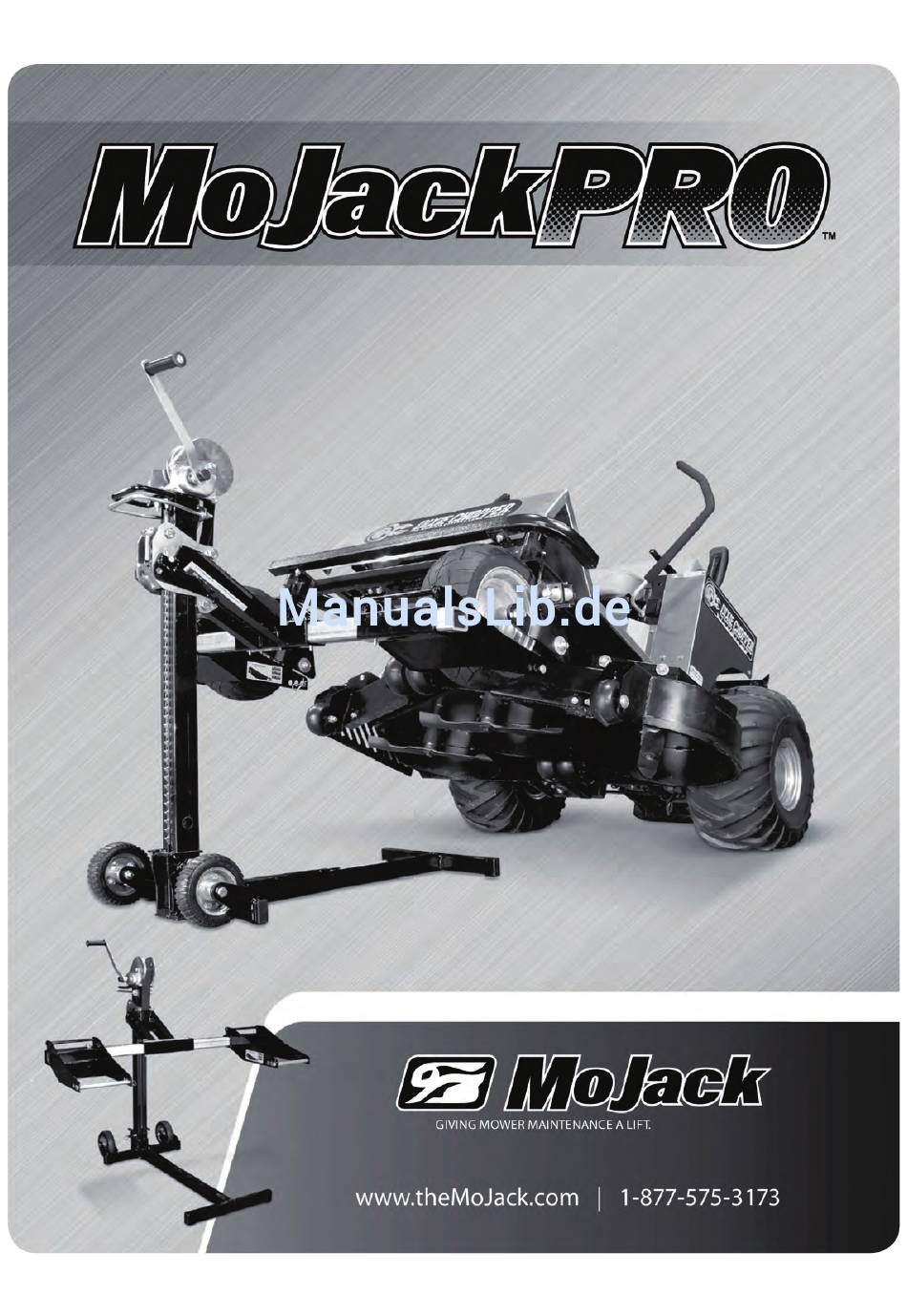

Montage- und Bedienungsanleitung
D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MoJack PRO

  • Seite 1 Montage- und Bedienungsanleitung...
  • Seite 2: Einführung

    Erfüllung aller einschlägigen Sicherheitsnormen zu gewährleisten. HINWEIS: Bewahren Sie diese Anleitung so auf, dass sie immer zum Nachschlagen verfügbar ist. Zum Patent angemeldet. MoJack ist eine eingetragene Marke der MoJack Corporation. MoJack PRO ist eine Marke der MoJack Corporation. - 2 -...
  • Seite 3: Warn- Und Sicherheitsanweisungen

    Kontrollieren Sie den MoJack PRO vor jeder Benutzung auf abgenutzte, lose oder beschädigte Teile. Falls Teile beschädigt sind, dürfen Sie den MoJack PRO nicht benutzen. Rufen Sie MoJack (in den USA) unter 1 877 575 3173 an. Klettern Sie nicht auf den Mäher, während er sich in der angehobenen Position befindet oder gerade angehoben bzw. abge- senkt wird.
  • Seite 4: Garantie Und Rücksendungen

    Material- oder Verarbeitungsfehlern. Die Garantiefrist beträgt bei privater Nutzung zwei Jahre, bei gewerblicher Nutzung ein Jahr. In dieser Zeit ersetzt MoJack kostenfrei jedes fehlerhafte Teil. Diese Garantie gilt nicht für ein Produkt, das verändert oder verstellt wurde, oder für ein Produkt, das unsachgemäß oder missbräuchlich genutzt wurde. DIES IST DER EINZIGE UND AUSSCHLIESSLICHE RECHTSANSPRUCH DES KUNDEN.
  • Seite 5: Teileliste

    MoJack PRO Lift Teileliste Pos. Anz. Beschreibung Pos. Anz. Beschreibung Hubmast Haltegriff Hubarm Klinkenlösegriff Basis Winde Windenkurbel Radaufnahme Haltebolzen Hubarmeinsatz Sicherungsgurt - 5 -...
  • Seite 6: Für Die Montage Benötigte Werkzeuge

    MoJack PRO Lift Kleinteile-Liste Pos. Anz. Beschreibung Pos. Anz. Beschreibung Kopfschraube – M12-1,75 x 85 Scheibe für Windenkurbel – 12 mm Nylock-Mutter– M12-1,75 Lastbolzen Kopfschraube – M12-1,75 x 95 Sicherungsstift mit Ring Kopfschraube – M10-1,5 x 30 Federstecker Nylock-Mutter– M10-1,5 Kopfschraube –...
  • Seite 7 Überprüfen Sie alle in den Listen aufgeführten Kom- ponenten und Kleinteile auf Vollständigkeit. Sollten Komponenten oder Kleinteile fehlen, wenden Sie sich bitte an MoJack, entweder per E-Mail unter parts@the- mojack.com oder telefonisch unter 1 877 575 3173 (in den USA). SCHRITT 2 Basis Montieren Sie das Rad (4) an der Basis (3).
  • Seite 8 MoJack PRO Lift Montageanleitung SCHRITT 4 Befestigen Sie die Winde (9) und den Haltegriff (7) am Kopschraube Hubmast (1). Verwenden Sie dazu die Kopfschrauben (16), die Nylock-Muttern (17) und die Scheiben für die Winde (18), wie in der Abbildung gezeigt. Ziehen Scheibe Sie Schrauben und Muttern fest.
  • Seite 9 MoJack PRO Lift Montageanleitung SCHRITT 8 Oberer Stab der Halterung Hängen Sie den Hubarm (2) an der Halterung ein. Haken Sie dazu die Aussparung des Hubarms unter Halterung dem oberen Stab der Halterung ein. Der Hubarm muss von vorn eingesetzt und anschließend abge-...
  • Seite 10: Vorbereitung Des Mojack Pro Für Den Einsatz (Schritt 1 - 8)

    Einige Schritte der Bedienungsanleitung werden aus der Montage- anleitung wiederholt. Die Bedienungsanleitung beschreibt einen vollständigen Arbeitszyklus des MoJack PRO. Lesen sie bitte die komplette Bedienungsanleitung, bevor sie den MoJack Pro nutzen. Vorbereitung des MoJack PRO für den Einsatz (Schritt 1 - 8) SCHRITT 1...
  • Seite 11 MoJack PRO Lift Bedienungsanleitung SCHRITT 2 Oberer Bolzen Hubarm montieren der Halterung • Hängen Sie den Hubarm an der Halterung ein. Haken Sie dazu die Aussparung des Hubarms unter dem obe- ren Bolzen der Halterung ein. Der Hubarm muss von vorn eingesetzt und anschließend abgesenkt werden.
  • Seite 12 MoJack PRO Lift Bedienungsanleitung SCHRITT 5 Den MoJack PRO kennen lernen • Üben Sie das Anheben und Absenken des Hubarms, bevor Sie versuchen, den Mäher anzuheben. (Anheben Absenken Hubarms werden in Schritt 9 – 16 erklärt.) • Üben Sie Schritt 21, wenn Sie den Mäher mit Hilfe einer Bohrmaschine anheben oder absen- ken möchten.
  • Seite 13: Einsatz Des Mojack Pro (Schritt 9 - 16)

    Position Einsatz des MoJack PRO (Schritt 9 - 16) SCHRITT 9 Mäher auf den MoJack PRO bewegen Der MoJack PRO muss auf einer stabilen und ebe- nen Fläche aufliegen. • Fahren oder rollen Sie den Mäher auf die Radauf- nahmen.
  • Seite 14 • Hinweise zum Anheben des Mähers mit einer Bohrmaschine finden Sie in Schritt 21. Versuchen Sie nicht, mehr als 340 kg anzuheben. Der MoJack PRO muss auf einer stabilen und ebenen Fläche verwendet werden. Der Motor muss abgeschaltet und der Schlüssel abgezogen sein.
  • Seite 15 Uhrzeigersinn, bis die Radaufnahmen sicher auf dem Boden stehen. Haltegriff Klinkenlösegriff SCHRITT 16 Den Mäher vom MoJack PRO bewegen • Entfernen Sie die Sicherungsgurte von den Vorderrädern des Mähers. • Das Entfernen der Haltebolzen ist in diesem Schritt nicht un- bedingt erforderlich.
  • Seite 16 MoJack PRO Lift Bedienungsanleitung Den MoJack PRO für die Lagerung vorbereiten (Schritte 17 – 20) SCHRITT 17 Die Radaufnahmen entfernen • Nehmen Sie die Sicherungsstifte aus den Radauf- Sicherungsstift nahmen, und ziehen Sie die Radaufnahmen aus dem Hubarm. • Stecken Sie die Sicherungsstifte zur Aufbewah- rung in die Radaufnahmen.
  • Seite 17 SCHRITT 21 Den MoJack PRO mit einer Bohrmaschine anheben Windenkurbel abgebaut (optional) • Der MoJack PRO kann mit einer Bohrmaschine mit regelba- rer Drehzahl für Netzanschluss (mindestens 7 A) oder einer schnurlosen Bohrmaschine mit regelbarer Drehzahl (mindes- Reduzierstück tens 18 V) angehoben werden.
  • Seite 18: Wartungsplan

    Winde auf abgenutzte, lose oder beschädigte Teile. Falls Teile beschädigt sind, dürfen Sie den MoJack PRO nicht benut- zen. Rufen Sie MoJack (in den USA) an unter 1 877 575 3173. • Kontrollieren Sie den Hebegurt vor jedem Gebrauch. Vergewissern Sie sich, dass der Hebegurt nicht be- schädigt oder abgenutzt ist und dass die Naht an der...
  • Seite 19: Haltebolzen-Position Je Nach Radgröße

    MoJack PRO Lift Haltebolzen-Position je nach Radgröße Reifengröße Reifengröße Reifengröße - 19 -...
