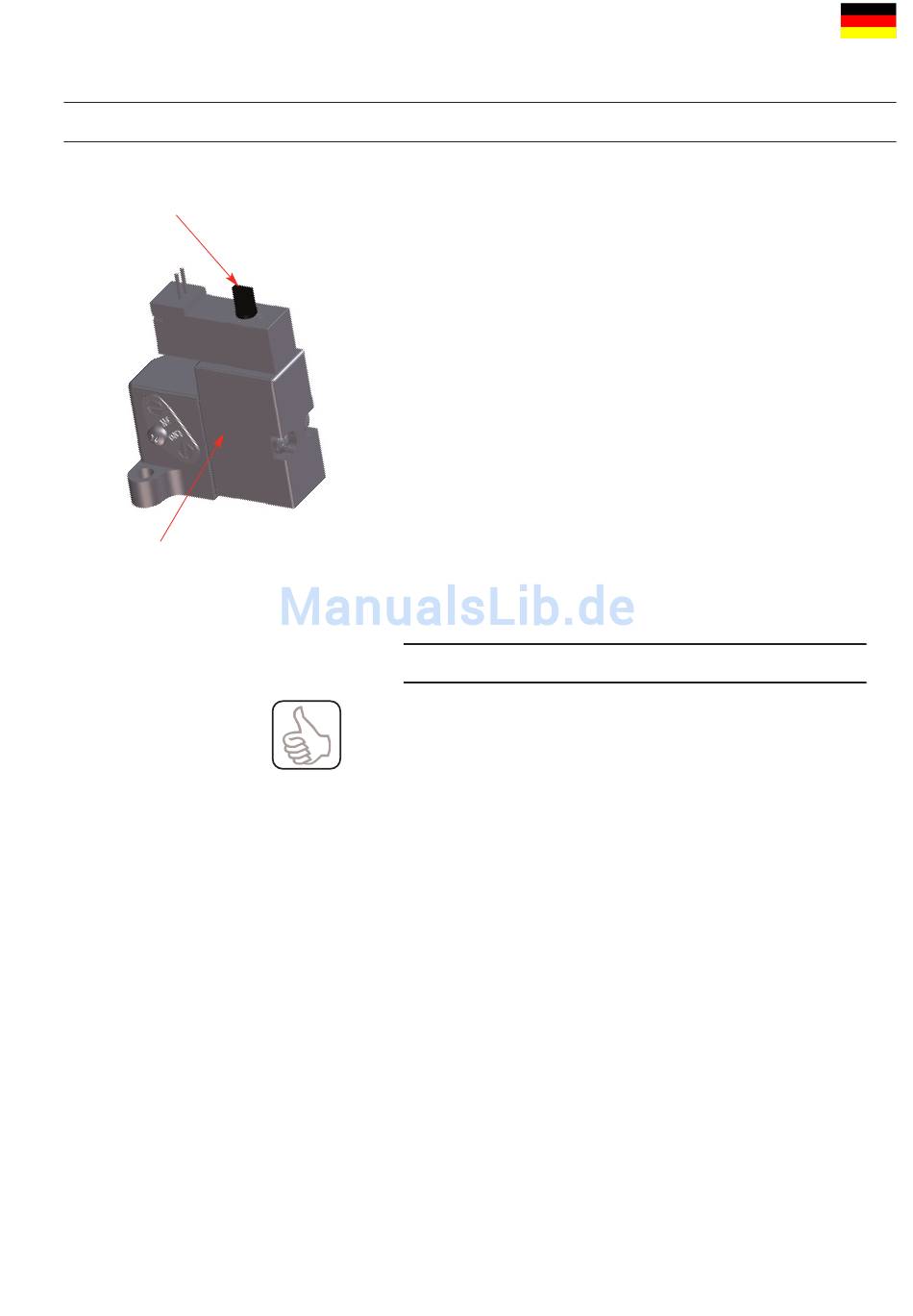

Handhebel
Elektromagnetventil
Control Unit
CU4 Direct Connect
Betriebsanleitung: DE-5
8. CU Montage und Inbetriebnahme
8.3.3 Anschluss der externen Näherungsinitiatoren
Elektrischer Anschluss der von SPX spezifizierten
Näherungsinitiatoren erfolgt entsprechend der Anschlussbelegung
unter Kapitel 6.1.
Die mechanische Montage der Näherungsinitiatoren erfolgt am
Antrieb des entsprechenden Doppelsitzventiles. Beachte dazu
unbedingt die Betriebsanleitung Doppelsitzventil!
8.3.4 Inbetriebnahme
Nach ordnungsgemäßer Montage und Installation der Control Unit
kann die Inbetriebnahme, wie nachfolgend beschrieben, erfolgen.
1. Luftversorgung einschalten.
2. Spannungsversorgung einschalten.
3. Manuelle Überprüfung der Elektromagnetventile durch 90° Drehung
des Handhebels auf der Oberseite des Ventils.
4. Überprüfung der Ventilstellungsmeldung. Die Näherungsinitiatoren
werden am Doppelsitzventil mit mechanischen Anschlag eingebaut.
Eine Einstellung ist nicht erforderlich!
Für Doppelsitzventile gilt folgende Zuordnung:
Meldung geschlossene Ventilstellung Sensor 1 angesteuert
Meldung geöffnete Ventilstellung
Beachte den ordungsgemäßen Sitz der Initiatoren zur
fehlerfreien Übertragung der Signale für die entsprechende
Ventilstellung.
DE
Sensor 2 angesteuert
