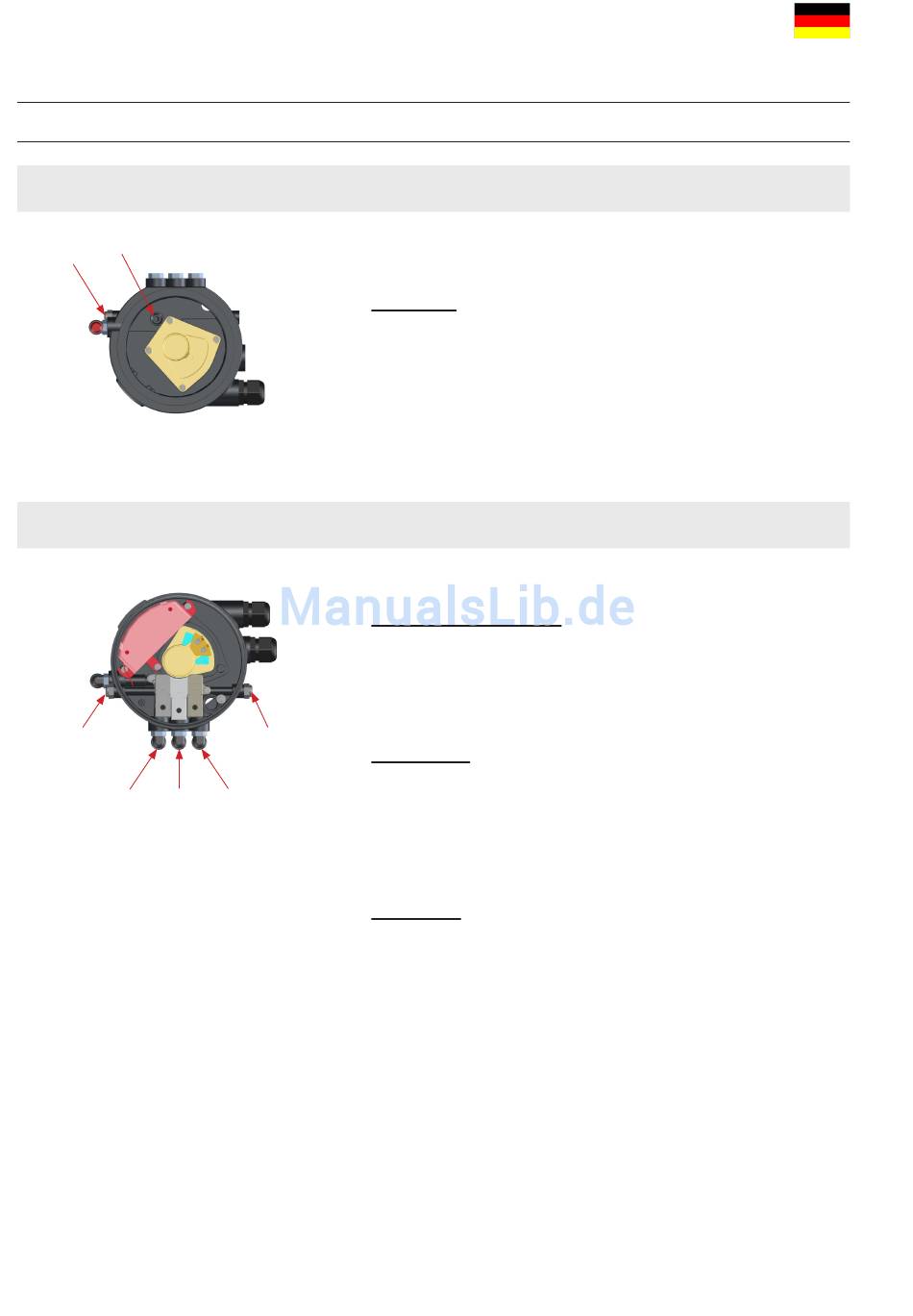

4.1. Lüftanschluss für Drehantriebe
Y1
A1
P
AIR IN
4.2. Lüftanschlüsse Sitzventile und Doppelsitzventile
P
AIR IN
A1
Y1 Y2 (N) Y3
8
4.

Mechanik und Pneumatik

4.1.1. Funktion

CU41-T-DC
Ausführung für Ventile mit Drehantrieb, wie z.B.
Scheibenventile
P Luftversorgung mit integriertem Partikelfilter.
Y1 Bohrung zur Übergabe der Steuerluft zum Drehantrieb.
A1 Abluft, mit Geräuschschalldämpfer.
4.2.1. Funktion
CU41-S-DC / CU41-M-DC
Ausführung für Sitzventile und Doppelsitzventile ohne
Anlüftung.
P Luftversorgung mit integriertem Partikelfilter.
Y1
Steuerluftanschluss für Hauptantrieb.
A1 Abluft, mit Geräuschschalldämpfer.
A2
CU41N-S-DC
Ausführung mit NOT-Element für Sitzventile.
P
Luftversorgung mit integriertem Partikelfilter.
Y1 Steuerluftanschluss für Hauptantrieb.
N Steuerluftanschluss zur federseitigen Unterstützung des
Antriebes mittels Druckluft, über NOT Element.
A1 Abluft, mit Geräuschschalldämpfer.
CU43-M-DC
Ausführung für Doppelsitzventile mit Anlüftung.
P
Luftversorgung mit integriertem Partikelfilter.
Y1 Steuerluftanschluss für Hauptantrieb.
Y2 Steuerluftanschluss für Anlüftantrieb der oberen Sitzanlüftung .
Y3
Steuerluftanschluss für Anlüftantrieb der unteren Sitzanlüftung.
A1/A2 Abluft, mit Geräuschschalldämpfer.
