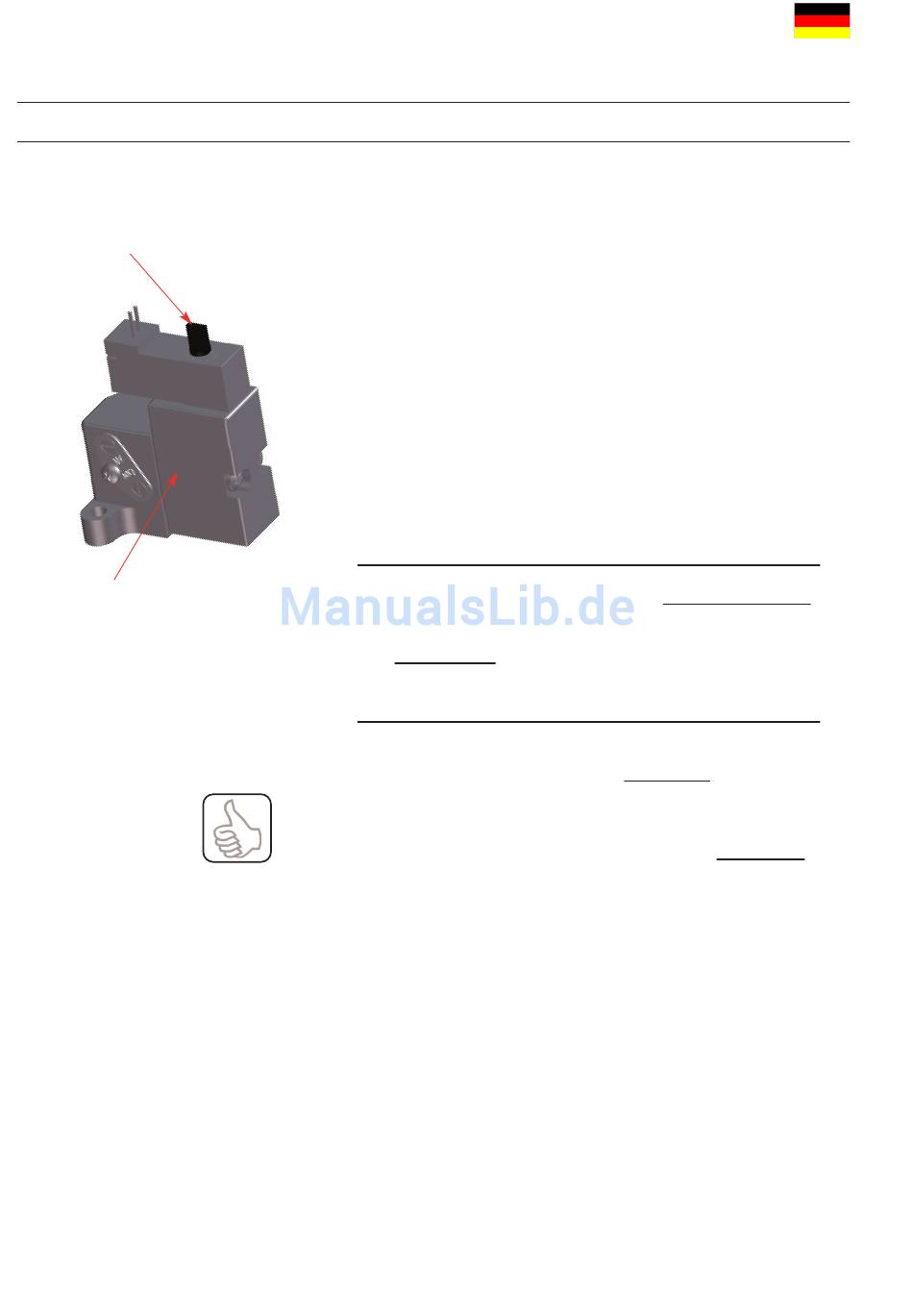

Handhebel
Elektromagnetventil
28
8. CU Montage und Inbetriebnahme
8.2.3. Inbetriebnahme
Nach ordnungsgemäßer Montage und Installation der Control Unit
kann die Inbetriebnahme, wie nachfolgend beschrieben, erfolgen.
1. Luftversorgung einschalten.
2. Spannungsversorgung einschalten.
3. Manuelle Überprüfung der Elektromagnetventile durch 90° Drehung
des Handhebels auf der Oberseite des Ventils.
4. Überprüfung der Ventilstellungsmelder und Einstellung der
Rückmeldungen für geöffnete und geschlossene Ventilstellung,
wie nachfolgend beschrieben.
Für federschließende (federöffnende) Einsitzventile gilt
folgende Zuordnung:
Meldung geschlossene Ventilstellung Sensor 1 angesteuert
Zur Einstellung wird der Hall-Sensor 1 bei nicht angesteuertem
(angesteuertem) Elektromagnetventil 1 mittels Drehen an der
Einstellschraube 1 in die erforderliche Position gebracht und die
LED Valve Closed leuchtet auf.
Meldung geöffnete Ventilstellung
Zur Einstellung des Hall-Sensors 2 wird zunächst das (nicht
angesteuerte) Elektromagnetventil 1 angesteuert, dies kann
wahlweise manuell oder elektrisch erfolgen. Die offene
Ventilstellung und die entsprechende Rückmeldung kann justiert
werden. Dies erfolgt über Drehen der Einstellschraube 2 bis
die erforderliche Position erreicht ist und die LED Valve Open
aufleuchtet.
Beachten Sie die Schalthysterese der Hall-Effekt Sensoren!
Stellen Sie deshalb den Schaltpunkt der Sensoren mit
Überdeckung ein, damit erlauben sie geringe Schwankungen
und es kommt nicht zur Fehlfunktion!
DE
Sensor 2 angesteuert
