Coopra Advanced Heating Technologies

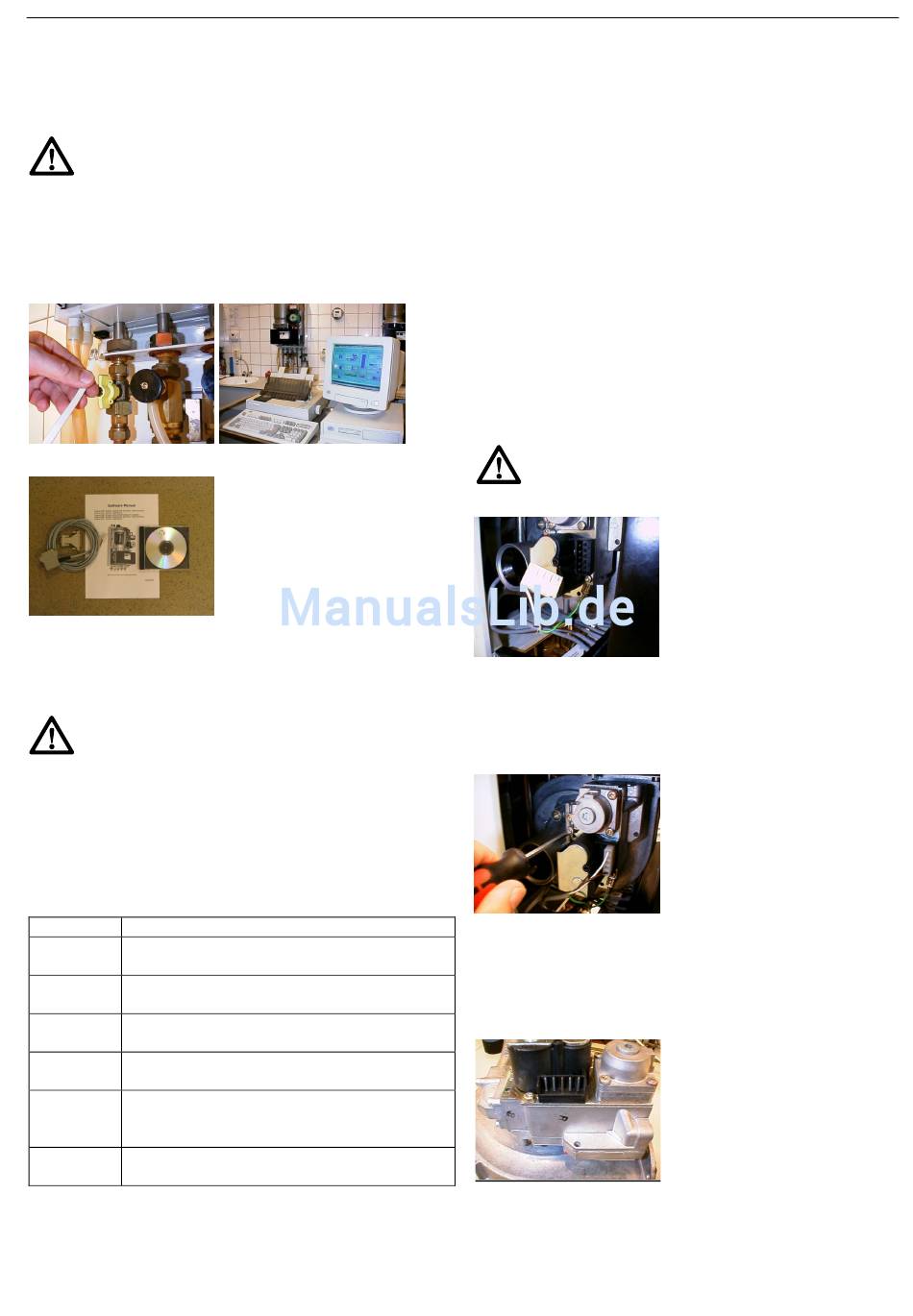

KAPITEL 7. FEHLERSUCHE
Hochspannung ! ! !
Die Verkabelung z.B. Pumpe, Dreiwegeventil,
Gebläse und Gasventil können unter 230 VAC
Spannung stehen.
7.1. Serieller Anschluss
Für eine eingehende Diagnose und Wiedergabe des
Funktionsverlaufs kann ein PC oder Laptop
angeschlossen werden.
7.2. Keine Anzeige am Display
Überprüfen, ob Spannung vorhanden ist. Der An/Aus-
Schalter an der Unterseite des Geräts soll leuchten.
Glassicherung überprüfen
Achtung, Hochspannung!
Das Gerät ist also zunächst spannungsfrei zu
schalten! Die Glassicherung auf der Platine überprüfen.
Die Sicherung befindet sich auf der Platine im 230 V
Stromkreis.
7.3. Gerät reagiert nicht auf Wärmefrage
Ist der Parameter in der Menüstruktur für den Gerätetyp
richtig eingestellt?
Parameter Anwendung
H = 0
Nur für Heizung
(kein Brauchwasser)
H = 1
Kombi-Kessel 37K
(nicht für TWIN
H = 2
Kessel für Speicher mit 12 kOhm Sensor
und große Wasserinhalt
H = 3
Kessel für Speicher mit 10 kOhm Sensor
und große Wasserinhalt
H = 4
Kessel für Speicher mit 12 kOhm Sensor
und kleine Wasserinhalt (Kombi-Regelung)
(nicht für TWIN)
H = 5
Nicht benutz
(keine Heizung und kein Brauchwasser)
Das erforderliche
Anschlusskabel, das eine
galvanische Trennung enthält,
sowie die Software sind als
Sonderausstattung erhältlich
beim Coopra.
7.4. Montage von Drucksensor
Die Dichtung wird versogt vom "0"-Ring. Der Drucksensor
soll hand fest festgezogen werden.
7.5. Montage Sicherheitsventil
Das Sicherheitsventil sollte festgezogen werden mit einem
Drehmoment von 10 Nm.
7.6. Störungscode "F" (blinkend)
Nach 3 misslungenen Startversuchen
hintereinander verriegelt sich das Gerät
(blinkende "F").
Ursache kann sein:
• kein Gas
• keine Zündung
• keine gute Flammbildung
• kein guter Ionisierungsstrom
7.6.1. Gasventil öffnet nicht (keine Spannung)
Achtung ! ! ! Hochspannung 210 VDC
Verriegelung führen.
Um die Spannung am Gasventil messen zu können, muss
das Gasventil angeschlossen bleiben.
7.6.2. Gasventil öffnet nicht (Vordruck zu hoch)
• Einlassdrucknippel „IN" des Gasventils öffnen
• Druckmesser anschließen
• Gasdruck messen (10 – 50 mbar)
7.6.3. Gasventil öffnet sich nicht (Spulen defekt)
auf dem Gasventil auf Widerstand durchmessen.
Der Wert, den der Multimesser anzeigt, sollte bei
Umgebungstemperatur 20'C etwa 4,1 kOhm betragen.
26
Installations-Anleitung 40C
Während des Startzeitraums
bekommt das Gasventil kurz
eine Spannung von 210 Volt.
Wenn das Gasventil nicht
angeschlossen ist, wird das
vom Automaten zu Beginn des
Wärmebedarfs als Fehler
erkannt und somit zur
Gasdruck in der Gasleitung für
das Gasventil zu hoch. Die
Sicherheitsventile des
Gasventils können sich bei
Gasdrücken von > 60 mbar
nicht öffnen.
Elektrische Spulen des
Gasventils sind
durchgebrannt, weshalb die
Sicherheitsventile des
Gasventils nicht geöffnet
werden können.
Die beiden äußeren Kontakte
