Coopra Advanced Heating Technologies

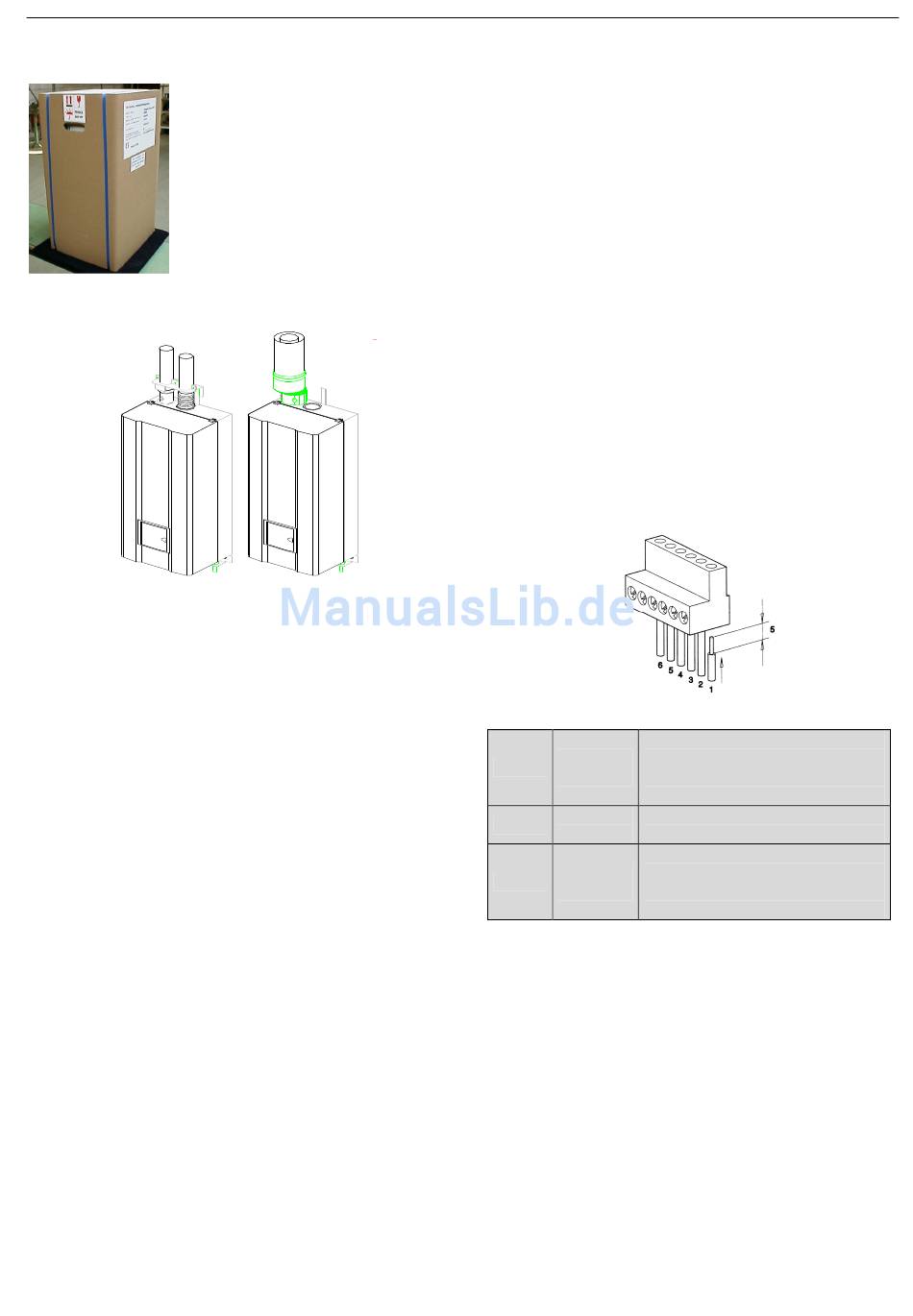

2.7. Gerät auspacken
Vor dem Auspacken sollte überprüft
werden, ob die zu verwendende
Gassorte mit den Angaben auf der
Verpackung übereinstimmt. Bei
Fragen wenden Sie sich bitte an
Ihren Lieferanten.
Vorsicht beim Heben. Das Gerät
wiegt etwa 35 kg.
2.8. Montage der Abgas- und Verbrennungsluft
2.8.1. Anschluss bei 2-Rohr-System
Wenn die Abgas- und Verbrennungsluftleitung getrennt
angeschlossen werden, gehen Sie wie folgt vor:
Der Adapterstück in den Abgasausgang der Kessel
anbringen. Sorgen Sie dafür dass das Adapterstück
künftig abdichtet.
Der Abgaskanal im Adapterstück anbringen.
Die Luftzufuhrleitung in den Gummibalg anbringen und
mit der Schlauchklemme abklemmen.
2.8.2. Anschluss bei LAS-Adapter 80/125 mm
Die LAS-Adapter auf den Kessel montieren, bevor der
Kessel an die Wand angebracht wird.
Der Kessel am Wand anbringen und die kombinierte
Abgas- und Luftzufuhr Leitungen in das LAS-
Adapterstück 80/125 montieren.
2.8.3. Anschluss bei LAS-Adapter 60/100 mm
Die LAS-Adapter auf den Kessel montieren, bevor der
Kessel an die Wand angebracht wird.
Der Kessel am Wand anbringen und die kombinierte
Abgas- und Luftzufuhr Leitungen in das LAS-
Adapterstück 60/100 montieren.
2.9. Gerät anbringen
Legen Sie einen O-Ring in die Mitte der jeweils
vorhandenen Anschlüsse.
Die Verschlusskappen aus den Leitungen des Geräts
entfernen.
Halten Sie das Gerät an die Wand etwa 5 cm oberhalb
der Stelle des montierten Montagekreuzes oder des
Montageschranks.
Das Gerät in die Führungen drücken und behutsam
absenken, damit der Haken am Aufhängebügel in die
Öffnung an der Geräterückseite fällt und die Stifte unten
am Gerät in die entsprechenden Öffnungen im
Aufhängebügel fallen. Die Anschlussleitungen des
Gerätes fallen dabei über die Anschlusspunkte des
Aufhängebügels.
Ziehen Sie danach die Bundmuttern der jeweiligen
Anschlüsse mit Hilfe eines Schlüssels SLW 30 gut fest,
anfangend von der rechten Seite.
2.10. Grüne Klemmleiste
Die Anschlüsse des Klemmleiste (rechts unter am Gerät)
sind potentialfreie Kontakte.
Also hierauf keine Spannung anbringen.
Klemmen
orange
(1) – (2)
Klemmen
gelb
(3) – (4)
Klemmen
grün
(5) – (6)
17
Installations-Anleitung 40C
Anschluss für
An/Aus Raumthermostat oder
Opentherm Raumeinheit
(automatischer Erkennung)
Anschluss für
Außenfühler 12kOhm
Anschluss für
Speicher mit Sensor 10kOhm
oder Sensor 12kOhm oder
An/Aus Speicherthermostat
