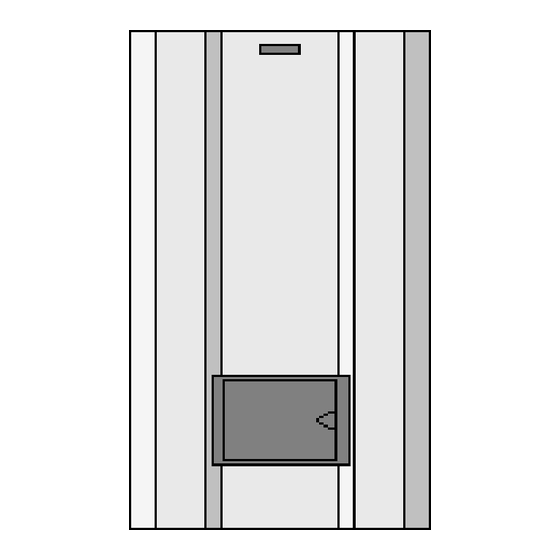

Coopra 15B Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 15B:
- Installationsanleitung (32 Seiten) ,
- Fehlerbeseitigung (32 Seiten)
Verwandte Anleitungen für Coopra 15B
Inhaltszusammenfassung für Coopra 15B
- Seite 1 User instructions……………….. EN Bedienungs-Anleitung.……..DE Bedieningsvoorschrift………..NL 15B - 30B - 15C - 30C - 40C - 30K N000129074 N000129074 - User manual 15_30_40 - EN_DE_NL - RCB050404...
- Seite 2 15 – 30 – 40 User instructions User instructions Central heating unit (suited for external cylinder).…………..15B Central heating unit (suited for external cylinder).…………..30B Central Heating Boiler (heating)...…….…………..…………..15C Central Heating Boiler (heating)...…….…………..…………..30C Central Heating Boiler (heating)...…….…………..…………..40C Combi-unit (central heating + hot water).…....………..30K...
- Seite 3 15 – 30 – 40 User instructions Is there an (unusual) interruption in the gas supply? Check by Adjustment heating curve seeing whether a gas cooker in the kitchen is working. If it is not ( in case of an outdoor temperature sensor) working, call the gas company.
- Seite 4 15 – 30 – 40 User instructions Display During operation, the display shows the status of the unit in A = display the form of a code. To be able to read the codes, open the B = + button cover in front of the display.
- Seite 5 15 – 30 – 40 User instructions Blocking operation (permanent status indication) The burner stopped burning due to an incorrect situation. The display gives a permanent indication (not flashing) and the operation can be restored by switching it off and on (volatile block). Power supply line not correctly connected Reversed neutral and line code...
- Seite 6 15 – 30 – 40 User instructions Menu structure By pressing the set/reset button in for longer than 5 seconds, you go to the ‘mode’ menu. To change the subsequent "Letter" parameter, the user must press the Set/Reset button. To change the “Range” setting in the parameter, the user must press the “+” or the “–“ button. Factory Field of Letter...
- Seite 7 15 – 30 – 40 User instructions Wiring diagram...
- Seite 8 15 – 30 – 40 User instructions 2004 Coopra Advanced Heating Technologies b.v. All rights reserved. The information supplied in this document is based on general data with regard to constructions, material characteristics and working methods known at the time of going to print. Therefore, we reserve the right to make changes without notification. For this reason, the instructions given serve only as a guideline for the use of the units shown on the cover of this document.
- Seite 9 15 – 30 – 40 Bedienungs-Anleitung Bedienungs-Anleitung Brennwertkessel (für externer Speicher geeignet).………….15B Brennwertkessel (für externer Speicher geeignet).………….30B Brennwertkessel (Heizung)………………………..….………..15C Brennwertkessel (Heizung)………………………..….………..30C Brennwertkessel (Heizung)………………………..…………...40C Kombi-brennwertkessel (Heizung + Brauchwasser).………..30K Hinweise Allgemeines Für einen optimalen Komfort und einem möglichst geringen Das Gerät verbindet ein Höchstmaß an Komfort mit einer Energieverbrauch, können Ihnen die nachstehenden Hinweise...
- Seite 10 15 – 30 – 40 Bedienungs-Anleitung Oder ist die Gruppe, auf die der Kessel angeschlossen ist, Heizung-Temperaturrreglung außer Betrieb weil die Sicherung herausgesprungen ist oder ( im Falle einen Außentemperaturfühler) der Erdschalter aktiviert wurde? Besteht eine (seltene) Störung in der Gaszufuhr? Wenn ein Kennlinie Gasherd vorhanden ist, kann man das überprüfen, indem man diesen auf Funtkin überprüft.
- Seite 11 15 – 30 – 40 Bedienungs-Anleitung Display Während des Betriebs zeigt das Display den Status des Geräts in Form eines Codes an. Die Klappe öffnen, um A = Display die Codes ablesen zu können. B = + Taste Das Display besteht aus drei 7 Segment LED und drei C = Set / Reset Taste dezimalen Punkten sowie drei Drucktasten.
- Seite 12 15 – 30 – 40 Bedienungs-Anleitung 4.12. Menüstruktur Im Menü können die folgenden Parameter eingestellt und anlagenrelevante Daten abgefragt werden. Zugang zum Menü: Set/Reset-Taste ca. 5 Sekunde gedrückt halten. Zum nächsten Parameter „Buchstaben“ wieder die Set-/Reset-Taste betätigt. Einstellung des Parameters, „Bereich“, mit der + oder -Taste ändern. Menü...
- Seite 13 15 – 30 – 40 Bedienungs-Anleitung Verkabelungsplan...
- Seite 14 15 – 30 – 40 Bedienungs-Anleitung 2004 Coopra Advanced Heating Technologies b.v. Alle Rechte vorbehalten. Nichts aus diesem Dokument darf vervielfältigt und/oder veröffentlicht werden durch Druck, Fotokopie, Mikrofilm oder in welcher Art auch immer, ohne vorherige schriftliche Genehmigung der Herstellers. Das gilt auch für die zugehörigen Pläne und/oder Schemata.
-
Seite 15: Gebruikershandleiding
15 – 30 – 40 Gebruikershandleiding Gebruikershandleiding CV-toestel (geschikt voor extern voorraadvat).…………..15B CV-toestel (geschikt voor extern voorraadvat).…………..30B CV-toestel (CV)..…….…....………..…………..15C CV-toestel (CV)..…....….…………..…………..30C CV-toestel (CV)..……....…………..…………..40C Combi-toestel (CV + warmwater).….....………..30K Algemeen Tips Het toestel koppelt een maximum aan comfort aan een Al naar gelang de waarde die u hecht aan optimaal comfort uiterst eenvoudige bediening. - Seite 16 15 – 30 – 40 Gebruikershandleiding Het toestel is fasegevoelig. Als de ketel het plotseling niet doet na het uithalen en inpluggen van de stekker, kan het Temperatuur regeling helpen de stekker om te draaien. (in geval een buitentemperatuurvoeler is aangesloten) Stroom en gas Zit de stekker van de ketel in het stopcontact of staat de...
- Seite 17 15 – 30 – 40 Gebruikershandleiding Display Tijdens bedrijf geeft het display de status van het toestel aan in de vorm van een code. Open het klepje voor het A = display display om de codes te kunnen aflezen. B = + knop Tijdens bedrijf geeft het display de status van het toestel C = Set / Reset knop aan in de vorm van een code.
- Seite 18 15 – 30 – 40 Gebruikershandleiding Menu structuur Door de set/reset knop langer dan 5 sec in te drukken komt men in het menu ‘mode’ terecht. In dit menu is het mogelijk enkele parameters in te stellen. Het gaat hierbij om de volgende instellingen: Max.
- Seite 19 15 – 30 – 40 Gebruikershandleiding Aansluitschema...
- Seite 20 15 – 30 – 40 Gebruikershandleiding 2004 Coopra Advanced Heating Technologies b.v. Alle rechten voorbehouden. Niets uit dit document mag worden verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie, microfilm of op welke andere wijze dan ook, zonder voorafgaande schriftelijke toestemming van de fabrikant. Dit geldt ook voor de bijbehorende tekeningen en/of schema’s.
