DE

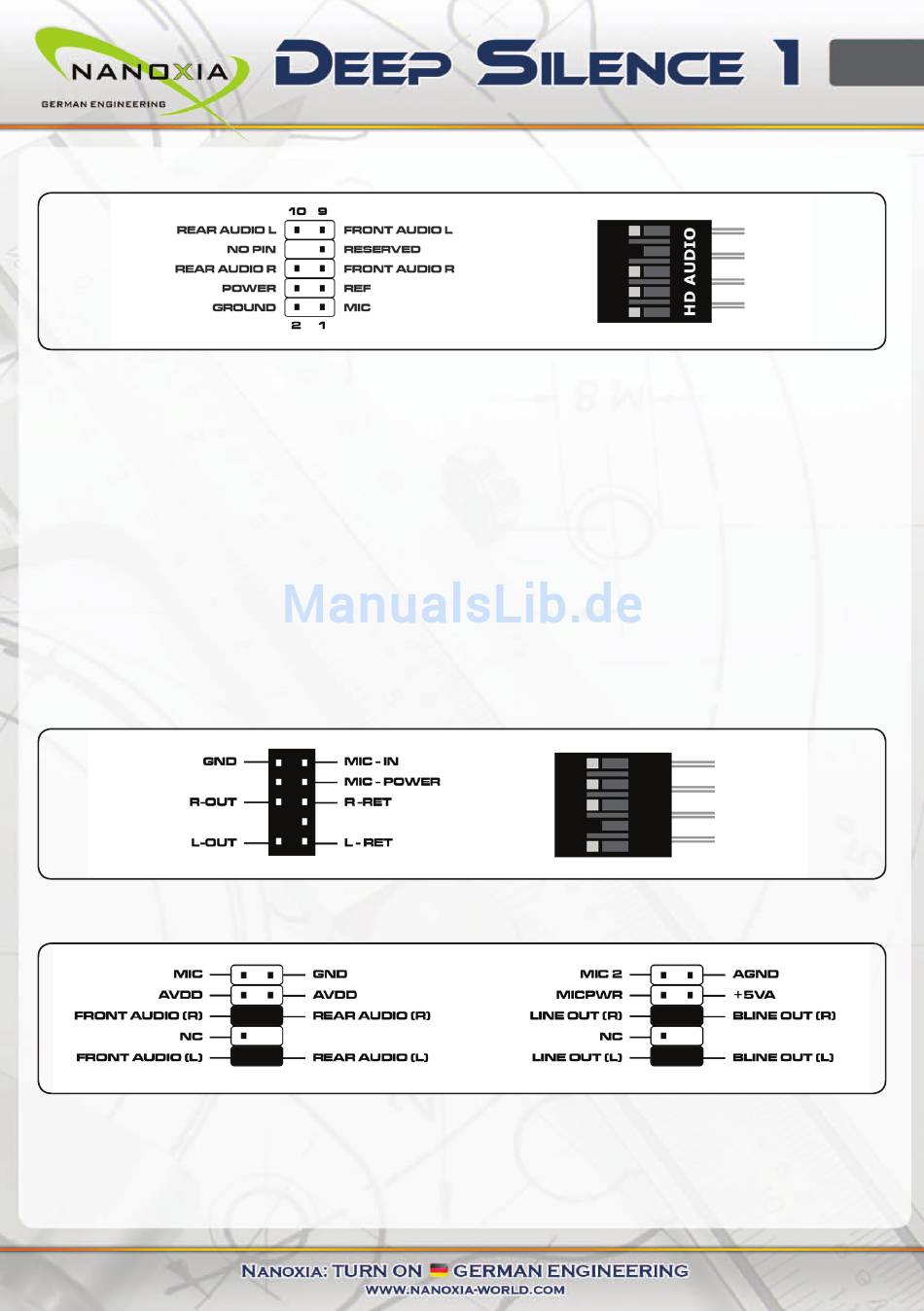

Pin-Belegung das internen HD Audio Pfostensteckers am Kabel
Abb. 13F
13.4 AC 97
Abb. 13G
zeigt die Pinbelegung des AC 97 Pfostensteckers im Zustand der Auslieferung. Diese
ist so konfiguriert, dass sie zu den AC 97 Ports auf den meisten handelsüblichen Mainboards
passen sollte (siehe
Abb.
13H). Bitte prüfen Sie anhand Ihres Handbuchs, ob der interne AC 97
Anschluss Ihres Mainboards der typischen Belegung in
Abb. 13H
entspricht.
Sollte die Pinbelegung des internen AC 97 Anschlusses der in
Abb. 13H
gezeigten entsprechen,
können Sie das Kabel anschließen. Sollte dies nicht der Fall sein, wenden Sie sich bitte an einen
Fachmann.
Falsch angeschlossene Kabel können zu Defekten an Ihrer Hardware führen.
Pin-Belegung des internen AC 97 Pfostensteckers am Kabel
Abb. 13G
Pin-Belegung des internen AC 97 Anschlusses beim handelsüblichen Mainboard
Abb. 13H
22
