13. Verbinden der Front Anschlüsse mit dem Mainboard
13.1 USB 2.0
Abbildung 13A
zeigt die Pin Belegung des Pfostensteckers im Zustand der Auslieferung, diese
ist so konfiguriert, dass sie zu den USB Ports auf den meisten handelsüblichen Mainboards
passen sollte
(Abb.
Bitte überprüfen Sie anhand Ihres Handbuches ob der interne USB Anschluss bei Ihrem Main-
board der typischen Belegung in
Sollte die Pin Belegung des internen USB Anschlusses der in
können Sie das Kabel anschließen. Sollte dies nicht der Fall sein, wenden Sie sich bitte an einen
Fachmann.
Falsch angeschlossene Kabel können zu Defekten an Ihrer Hardware führen.

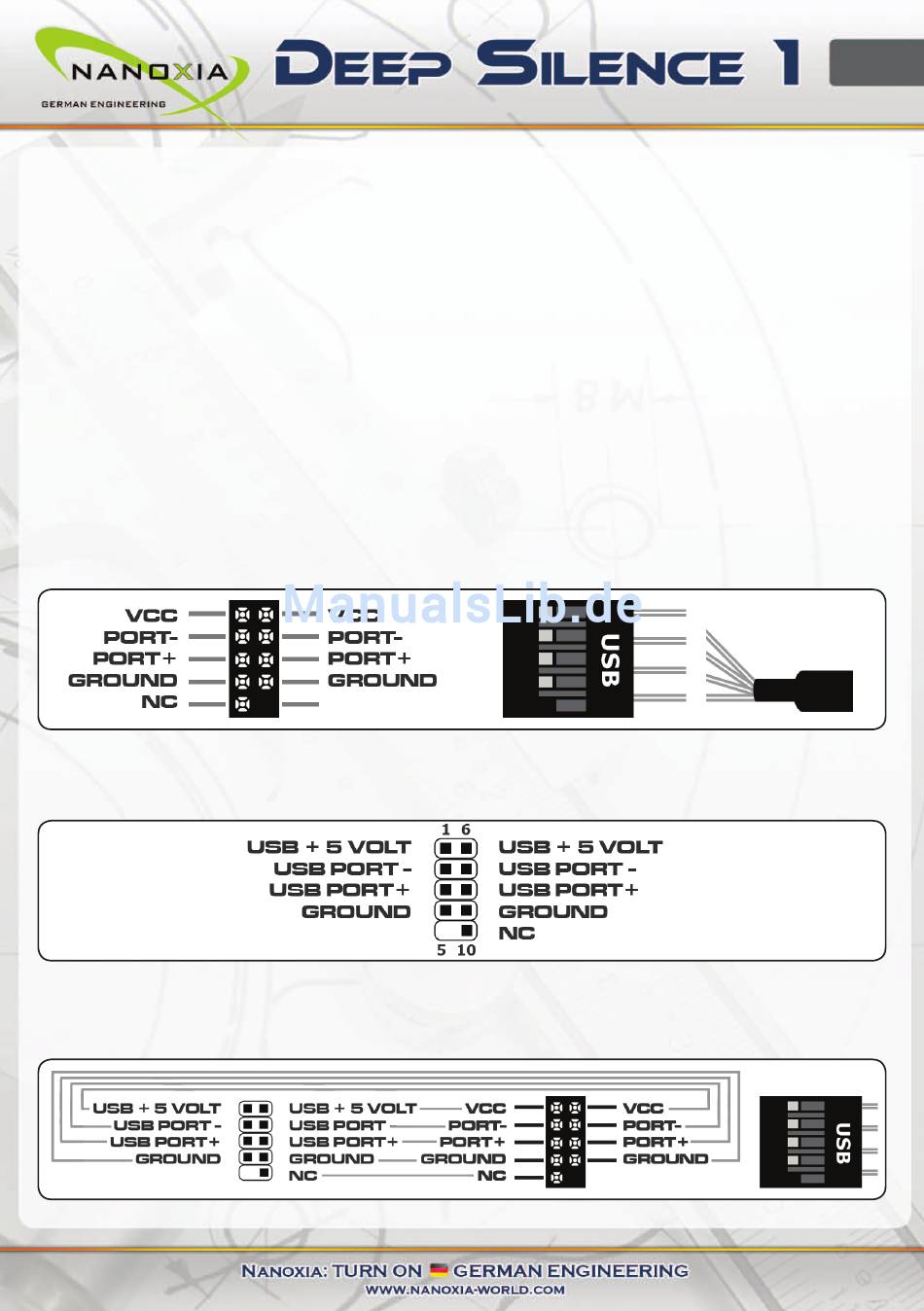

Pin-Belegung das internen USB Pfostensteckers am Kabel
Pin-Belegung des internen USB Anschlusses bei einem handelsüblichen Mainboard
Verbindung USB Pfostenstecker auf Motherboard USB Anschluss
13C).
Abb. 13B
entspricht.
Abb. 13B
gezeigten entsprechen,
Abb. 13A
Abb. 13B
Abb. 13C
