Nutzung Des Externen 3,5" Schachts - Nanoxia Deep Silence 1 Anleitung

DE

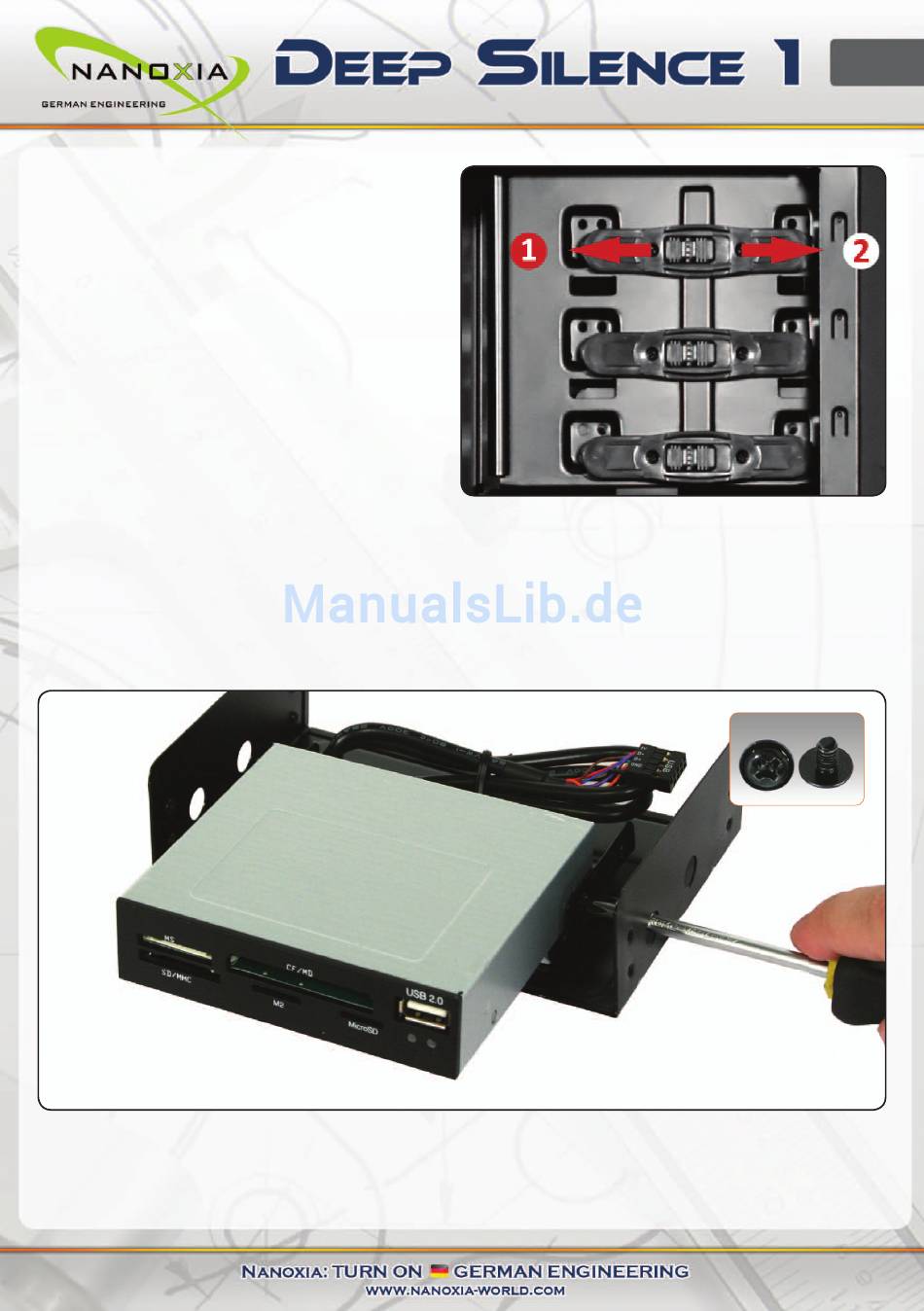

Lösen Sie bitt e auf beiden Seiten die Arreti e-
rung durch Ziehen des schwarzen Schiebers
nach hinten (1).
Schieben Sie das Laufwerk in die gewünsch-
te Positi on.
Arreti eren Sie die Halterung, indem Sie den
Schieber wieder zurück in die Ausgangsposi-
ti on schieben (2).

4.2 Nutzung des externen 3,5" Schachts

Wenn Sie z.B. einen 3,5" Card Reader o.ä. verbauen möchten, können Sie hierfür den internen
Adapterrahmen nutzen. Entf ernen Sie zuerst die 5,25" Blende. Öff nen Sie die beiden Schnell-
verschlüsse des 5,25" Schachts und entnehmen Sie den Einbaurahmen. Befesti gen Sie dann
den Card Reader im Rahmen, wie auf dem Foto zu sehen.
Bauen Sie dann den Rahmen mit dem Card Reader wieder in den Schacht ein und arreti eren
Sie die Schnellverschlüsse. Am Ende setzen Sie dann die beilegende 3,5" Frontblende vorsichti g
vor den Cardreader.
