13.2 USB 3.0

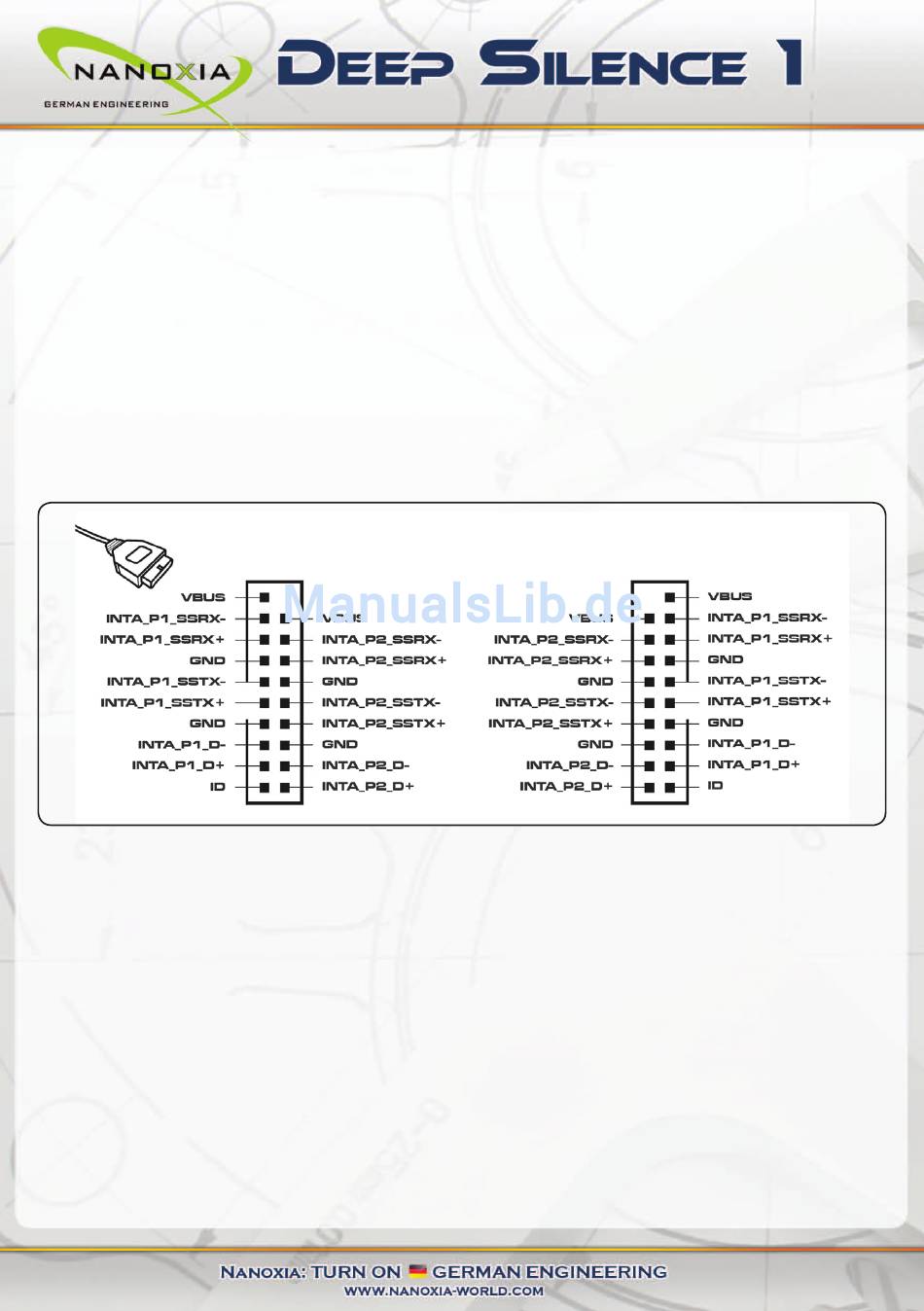

Abbildung 13D
zeigt die Pin Belegung des internen 19-Pin USB 3.0 Anschlusses im Zustand der
Auslieferung. Dieser ist so konfiguriert, dass er zu den internen USB 3.0 Ports auf den meisten
handelsüblichen Mainboards passen sollte
Bitte überprüfen Sie anhand Ihres Handbuches ob der interne USB 3.0 Anschluss bei Ihrem
Mainboard der typischen Belegung in
nen USB 3.0 Anschlusses der in Abb. 13D gezeigten entsprechen, können Sie das Kabel an-
schließen. Sollte dies nicht der Fall sein, wenden Sie sich bitte an einen Fachmann.
Sollte Ihr Mainboard über keinen internen USB 3.0 Anschluss verfügen, können Sie im Fachhan-
del einen Kabeladapter 19-Pin intern auf 2 x USB 3.0 Typ A extern erwerben.
13.3 HD Audio
Abb. 13F
zeigt die Pin Belegung des HD Audio Pfostensteckers im Zustand der Auslieferung.
Diese ist so konfiguriert, dass sie zu den Audio Ports auf den meisten handelsüblichen Main-
boards passen sollte
Bitte überprüfen Sie anhand Ihres Handbuches ob der interne HD Audio Anschluss bei Ihrem
Mainboard der typischen Belegung in
den Sie sich bitte an einen Fachmann.
Falsch angeschlossene Kabel können zu Defekten an Ihrer Hardware führen.
21
Abb. 13D
Abb. 13D
(Abb.
13F).
Abb. 13F
(Abb.
13E).
entspricht. Sollte die Pin Belegung des inter-
entspricht. Sollte dies nicht der Fall sein, wen-
Abb. 13E
