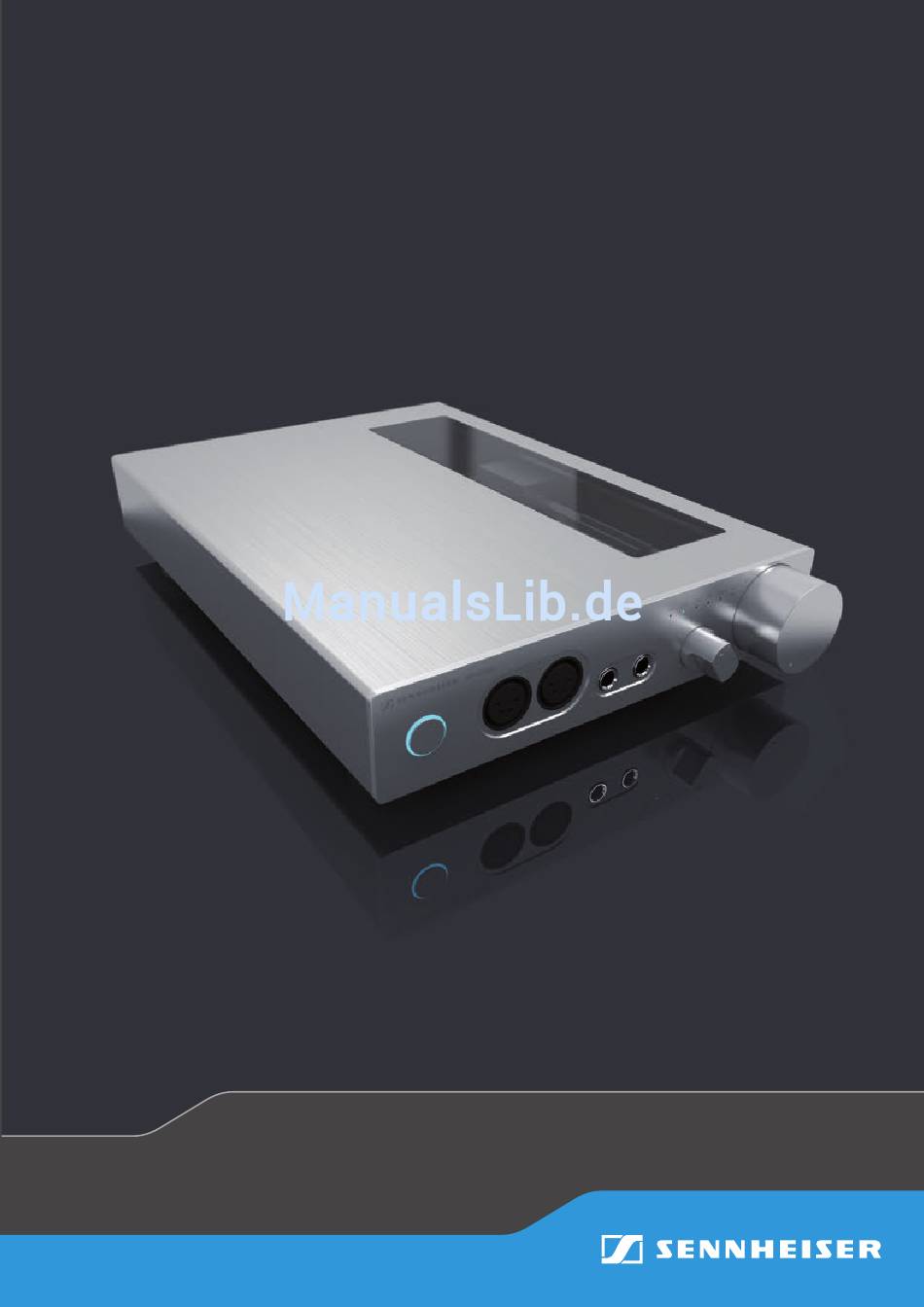

- Seite 1 HDVD 800 Pure audio in perfection Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang ....................5 Produktübersicht ................... 6 Übersicht der Vorderseite ................6 Übersicht der Rückseite ................6 HDVD 800 in Betrieb nehmen ..............7 Kopfhörer-Verstärker aufstellen ..............7 Kopfhörer-Verstärker an Audioquellen anschließen ......7 Kopfhörer-Verstärker als hochwertige Computer-Soundkarte verwenden ....................10 Kopfhörer-Verstärker an das Stromnetz anschließen ...... -
Seite 3: Wichtige Sicherheitshinweise
13. Trennen Sie das Produkt vom Netz, wenn Gewitter auftreten oder das Produkt über einen längeren Zeitraum nicht verwendet wird. 14. Lassen Sie alle Instandsetzungen von einem autorisierten Sennheiser- Servicepartner durchführen. Instandsetzungen müssen durchgeführt werden, wenn das Produkt auf irgendeine Weise beschädigt wurde, wenn beispielsweise Flüssigkeiten oder Objekte in das Pro-... - Seite 4 Sie es von einer kühleren in eine wärmere Umgebung transportiert haben. Bestimmungsgemäßer Gebrauch/Haftung Der HDVD 800 ist ein Verstärker für dynamische Kopfhörer zum Anschluss an verschiedene Audioquellen wie beispielsweise HiFi-Anlagen, Platten- spieler mit Vorverstärkern, Computer und DVD-Player. Das Produkt darf ausschließlich im privaten, häuslichen Bereich verwendet werden, es ist nicht für eine gewerbliche Nutzung vorgesehen.
-
Seite 5: Der Kopfhörer-Verstärker Hdvd 800
Signalverarbeitung sowie der äußerst geringe Klirrfaktor des HDVD 800 ermöglichen einen unverfälschten und vollendeten Musikge- nuss. Die Ausgangsschaltung des HDVD 800 ist zur Verwendung von bis zu vier dynamischen Kopfhörern ausgelegt. Durch konsequente Leitungsführung und die Verwendung von XLR-4-Anschlüssen wird eine sehr hohe Kanaltrennung gewährleistet. -
Seite 6: Lieferumfang
Windows und einer ausführlichen Bedienungsanleitung als PDF-Datei Manual Notwendiges Zubehör Netzkabel Eine Liste der Zubehörteile finden Sie unter www.sennheiser.com auf der Produktseite des HDVD 800. Wenden Sie sich an den Sennheiser-Partner Ihres Landes: www.sennheiser.com > „Service & Support“. HDVD 800... -
Seite 7: Produktübersicht
Buchse TYP B symmetrisch (BAL L, R) Eingang für S/PDIF, Drehschalter optisch Eingangsdämpfung -GAIN+ Eingang für S/PDIF, für Eingang Cinch koaxial COAX Eingang Cinch-Buchse, Eingang XLR-3-Buchse unsymmetrisch (UNBAL L, R) für AES/EBU Ausgang XLR-3-Buchse, symmetrisch (BAL L, R) HDVD 800... -
Seite 8: Hdvd 800 In Betrieb Nehmen
HDVD 800 in Betrieb nehmen HDVD 800 in Betrieb nehmen Kopfhörer-Verstärker aufstellen VORSICHT Gefahr der Verfärbung von Möbeloberflächen! Lacke und Möbelpolituren können die Füße des Produkts angreifen und so Flecken auf Ihren Möbeln verursachen. Stellen Sie das Produkt nicht auf empfindliche Oberflächen, verwenden Sie ggf. - Seite 9 HDVD 800 in Betrieb nehmen Anschlussmöglichkeit an der Audioquelle: digital (AES/EBU) symmetrisches XLR-3-Kabel (110 Anschlusskabel: Anschlussmöglichkeit an der Audioquelle: digital (koaxial) Koaxial-Kabel (75 Anschlusskabel: Anschlussmöglicheit an der Audioquelle: digital (optisch) Anschlusskabel: optisches Kabel HDVD 800...
- Seite 10 Anschlussmöglichkeit an der Audioquelle: USB Anschlusskabel: USB 2.0-Kabel Wählen Sie für den Mac unter „Ausgabegerät“ den HDVD 800 aus. Ins- tallieren Sie für Microsoft Windows den Treiber und wählen Sie unter den Sound-Einstellungen den HDVD 800 als Wiedergabe-Gerät aus. Treiber installieren ®...
-
Seite 11: Kopfhörer-Verstärker Als Hochwertige Computer-Soundkarte Verwenden
Anschlussmöglichkeit an der Audioquelle: analog, unsymmetrisch (Cinch) Anschlusskabel: Stereo-Audiokabel mit je 2 Cinch-Steckern Kopfhörer-Verstärker als hochwertige Computer- Soundkarte verwenden Sie können den HDVD 800 als hochwertige Computer-Soundkarte verwen- den, um eine höhere Lautstärke und bessere Präzision in der Übertragung Ihrer Audiodateien erreichen. HDVD 800... -
Seite 12: Kopfhörer-Verstärker An Das Stromnetz Anschließen
HDVD 800 in Betrieb nehmen Kopfhörer-Verstärker an das Stromnetz anschließen VORSICHT Gefahr von Schäden am Produkt! Wenn Sie das Produkt an eine ungeeignete Spannungsversorgung anschließen, kann es beschädigt werden. Schließen Sie das Produkt mit einem geeigneten Netzkabel an das Stromnetz (100 bis 240 V AC, 50 oder 60 Hz) an. -
Seite 13: Hdvd 800 Bedienen
Der Ein-/Ausschalter wird beim Einschalten des Kopfhörer-Verstärkers hinterleuchtet und erlischt beim Ausschalten. Kopfhörer anschließen Der HDVD 800 besitzt sowohl 2 symmetrische XLR-4-Buchsen als auch 2 unsymmetrische 6,35-mm-Klinkenbuchsen zum Anschluss für insge- samt 4 Kopfhörer. Sennheiser empfiehlt die Verwendung hochohmiger Kopfhörer für einen optimalen Musikgenuss. -
Seite 14: Audioquelle Wählen
HDVD 800 bedienen Audioquelle wählen WARNUNG Gefahr von Schäden am Gehör! Stellen Sie vor dem Umschalten auf eine andere Audioquelle eine niedrige Lautstärke am Kopfhörer-Verstärker ein. Da einige Audio- quellen einen geringen Signalpegel (leise Musik) liefern, ist ggf. eine Erhöhung der Lautstärke am Kopfhörer-Verstärker erforder- lich. -
Seite 15: Signalpegel Des Cinch-Eingangs Anpassen
HDVD 800 bedienen Signalpegel des Cinch-Eingangs anpassen Um den Kopfhörer-Verstärker optimal auszusteuern, können Sie am Drehschalter Eingangsdämpfung den Signalpegel des Cinch-Einganges anpassen. Drehen Sie den Drehschalter Eingangsdämpfung -GAIN+ in Richtung +: wenn das Signal zu leise ist oder : wenn das Signal übersteuert. -
Seite 16: Hdvd 800 Reinigen Und Pflegen
HDVD 800 nicht installiert als Soundkarte erkannt Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrem Produkt Probleme auftreten, die nicht in der Tabelle stehen, oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungsvorschlägen beheben lassen. -
Seite 17: Technische Daten
USB 2.0 USB-Audio-Klasse USB Audio 2.0 Kopfhörer-Ausgänge (XLR-4) Pinbelegung 1: L+, 2: L-, 3: R+, 4: R-, Abschirmung GND min. 16 Impedanz Kopfhörer-Ausgänge (6,35 mm) Pinbelegung Tip: links, Ring: rechts, Sleeve: GND min. 16 Impedanz HDVD 800 | 16... -
Seite 18: Herstellererklärungen
Herstellererklärungen Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser- Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen • RoHS-Richtlinie (2002/95/EG) •... - Seite 19 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Publ. 09/12, 549747/A01...
