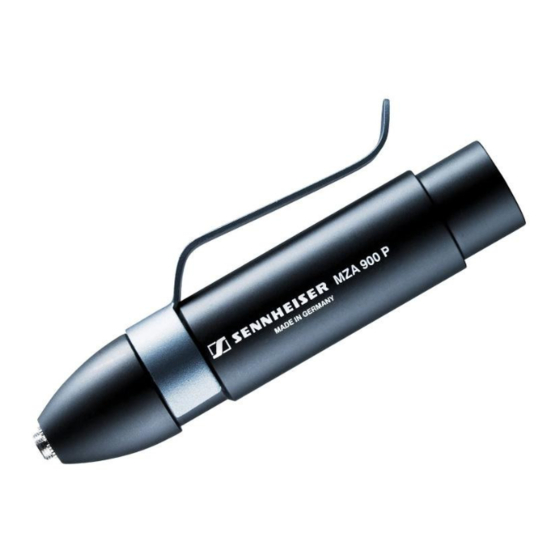

- Seite 1 MZA 900 P Bedienungsanleitung Instructions for use Notice d‘emploi Istruzioni per l‘uso Instrucciones para el uso Gebruiksaanwijzing...
- Seite 3 Der Adapter stellt auch eine schnelle und flexible Lösung dar, wenn Mikrofone alternativ drahtgebunden oder drahtlos eingesetzt werden sollen. Dasselbe Mikrofon kann im Studio drahtgebunden mit dem MZA 900 P(-4) oder auf der Bühne drahtlos zusammen mit einem Ta- schensender verwendet werden.
- Seite 4 Der MZA 900 P kann auch als Kabelprüfer für XLR-Mikro- fonkabel verwendet werden (siehe Seite 5). Lieferumfang MZA 900 P mit Gürtelclip Bedienungsanleitung Garantiekarte Mikrofon anschließen Verbinden Sie das Mikrofon mit der Buchse des MZA 900 P. Verschrauben Sie die Über-...
- Seite 5 Schließen Sie den Ausgang über ein symmetrisches XLR- Kabel an den phantomgespeisten Mikrofoneingang des nachgeschalteten Gerätes an. Sie können gegebenenfalls auf das Kabel verzichten und den MZA 900 P direkt in die XLR-Eingangsbuchse des Gerätes stecken. Befestigen an der Kleidung Mit dem Gürtelclip lässt sich der MZA 900 P unauffällig...
- Seite 6 Hochpassfilter (Tiefenabsenkung) Mit dem schaltbaren Hochpassfilter kann der MZA 900 P an HSP- und Lavalier-Mikrofone angepasst werden. Bei eingeschaltetem Filter ( ) werden tieffrequente Si- gnalanteile unter 125 Hz abgeschwächt. Dadurch lässt sich die Sprachverständlichkeit verbessern. Außerdem werden Popp- und Windgeräusche wirksam unterdrückt.
- Seite 7 Verwendung als Kabelprüfer Der MZA 900 P kann auch als Kabelprüfer für XLR-Mikro- fonkabel verwendet werden. Hierfür ist der Anschluss ei- nes Mikrofons nicht erforderlich. Ein Ende des zu prüfenden Kabels wird an ein Mischpult mit aktivierter Phantomspeisung angeschlossen. Auf das andere Ende des Kabels wird der MZA 900 P aufgesteckt.
-
Seite 8: Anschlussbelegung
Anschlussbelegung 3-poliger Mikrofon Mikrofon 3,5 mm Spezialstecker Vorderansicht MZA 900 P MZA 900 P-4 3,5 mm XLR- 3 M XLR- 3 M Lötseite Lötseite Kabel XLR-3 F XLR-3 M symmetrisch... -
Seite 9: Technische Daten
2 kΩ (P12 – P48) Speisung P12 – P48 10 – 52 V 2,6 – 2,8 mA Ausgangsstecker XLR-3 M Eingangsbuchse MZA 900 P 3,5-mm-Klinkenbuchse, verschraubbar MZA 900 P-4 3-poliger Spezialstecker Abmessungen Ø 19/22 mm, L 100 mm Gewicht 60 g Arbeitstemperaturbereich –20 bis +60°C... - Seite 10 Herstellererklärungen Garantie 2 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vorschriften erfüllt. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nutzungs- dauer bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.
