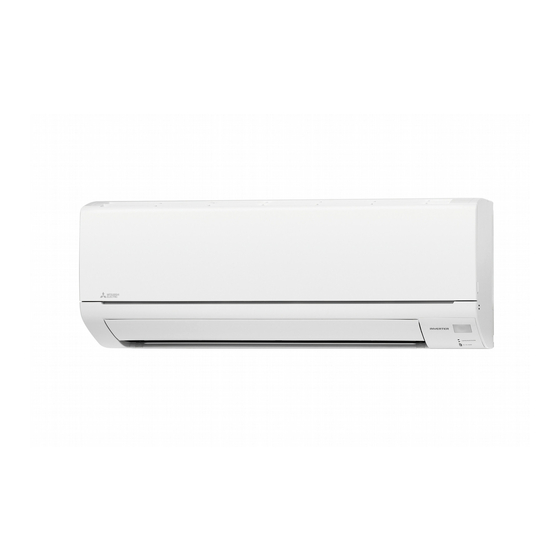

- Seite 1 MSZ-DM25/35VA LIVING ENVIRONMENT SYSTEMS M-Serie Planungshandbuch KOMPAKT Inverter Wandgeräte MSZ-DM25VA MSZ-DM35VA SINGLE- UND MULTISPLIT-SYSTEME...
-
Seite 3: Inhaltsverzeichnis
INHALT Inhalt Gerätevorstellung Anordnung der Bauteile Typen- und Leistungsübersicht Geeignete Außengeräte Mitgeliefertes Installationsmaterial Technische Daten Schalldaten Schalldruckpegel Schalldiagramme Maße und Abstände Luftstromtechnische Daten Temperaturverteilung Luftstromverteilung Kältetechnischer Anschluss Kältemittel und Rohrleitungen Kältekreislaufdiagramm Schaltungsdiagramme Elektrischer Anschluss Ausführung der Elektroleitungen Singlesplit-System mit Außengerät MUZ-DM25/35VA Zubehör Kabelfernbedienungen Schnittstellenboxen und Netzwerkmodule... -
Seite 4: Gerätevorstellung
Filzband (als Wärmedämmung bei Verrohrung von links, hinten links) 1.3.2 Multisplit-Systeme (Kühlen oder Heizen) Batterien für Infrarotfernbedienung (AAA) Die Modelle MSZ-DM25VA und MSZ-DM35VA sind nicht für die Verwendung in Multisplit-Systemen vorgesehen. Luftreinigungsfiltereinsatz (Silber-ionisierter Luftfilter, blau) 04 / Planungshandbuch KOMPAKT MSZ-DM25/35VA... -
Seite 5: Technische Daten
TECHNISCHE DATEN Technische Daten Kombinationen MSZ/MUZ-DM25/35VA Innengeräte MSZ-DM25/35VA jeweils kombiniert mit einem Außengerät MUZ-DM25/35VA der gleichen Leistungsklasse Innengerätemodell MSZ-DM25VA MSZ-DM35VA Außengerätemodell MUZ-DM25VA MUZ-DM35VA Nennkühlleistung Q (Min. – Max.) [kW] 2,5 (1,3 – 3,0) 3,15 (1,4 – 3,5) Nennheizleistung Q (Min. – Max.) [kW] 3,15 (0,9 –... -
Seite 6: Schalldaten
SCHALLDATEN Schalldaten Schalldruckpegel Gebläsestufe Super Hoch Kühlbetrieb Heizbetrieb Innengerät MSZ-DM25VA [dB(A)] MSZ-DM35VA [dB(A)] Messbedingungen Schalldruckpegel gemessen 1 m vor und 0,8 m unter dem Gerät im Kühlbetrieb Kühlen: 20 °C / 19 °C Heizen: 20 °C Innengerät Wand Mikrofon Schalldiagramme MSZ-DM25VA MSZ-DM35VA Lüfter-... -
Seite 7: Maße Und Abstände
MASSE UND ABSTäNDE Maße und Abstände MSZ-DM25VA MSZ-DM35VA Montageplatte 11×26 Langloch 11×20 Langloch Montageplatte 80,5 80,5 Innengerät 61,5 59,5 Wanddurchbruch Ø65 Innengerät Lufteintritt Montageplatte Kältetechnische Anschlussleitungen Kondensatschlauch Luftaustritt Fernbedienung Kältetechnische Anschlüsse Isolierung ø35,0 Da Flüssigleitung ø7,0×0,39 m (Verschraubung ¹/4", Lötanschluss nicht vorgesehen) ø10,0×0,37 m (Verschraubung 5 /8", Lötanschluss nicht vorgesehen) -
Seite 8: Luftstromtechnische Daten
LUFTSTROMTECHNISCHE DATEN Luftstromtechnische Daten Temperaturverteilung 5.1.1 MSZ-DM25VA Kühlbetrieb Heizbetrieb Gebläsestufe: Hoch Gebläsestufe: Hoch Luftrichtung: Auto [horizontaler Ausblas] Luftrichtung: Auto [vertikaler Ausblas] 3640 mm 3640 mm 27,0 27,0 24,0 24,0 26,0 26,0 20,0 19,0 19,0 20,0 35,0 35,0 21,0 21,0 22,0... -
Seite 9: Luftstromverteilung
2000 1000 0 [mm] 3000 2000 1000 0 [mm] Luftstromverteilung Kühlbetrieb Heizbetrieb 5.2.1 MSZ-DM25VA Gebläsestufe: Hoch Gebläsestufe: Hoch Luftrichtung: Auto [horizontaler Ausblas] Luftrichtung: Auto [vertikaler Ausblas] Kühlbetrieb Heizbetrieb 4550 mm 4550 mm Gebläsestufe: Hoch Gebläsestufe: Hoch Luftrichtung: Auto [horizontaler Ausblas]... -
Seite 10: Kältetechnischer Anschluss
Außengerät abhängig. Sie finden diese Informationen in den Planungsunterlagen des entsprechenden Außengerätes. 6.1.3 Kältetechnische Anschlussmaße an den Innengeräten Die Anschlüsse am Innengerät sind aus Kupferrohr ausgeführt, der Anschluss erfolgt bauseitig durch Bördelverschraubungen (Wer- te in Klammern) oder bauseitig durch Lötanschluss. Kältetechnische Anschlüsse MSZ-DM25VA MSZ-DM35VA Flüssigkeitsleitung [mm] Ø6,0 (1/4”) Ø6,0 (1/4”) -
Seite 11: Schaltungsdiagramme
KäLTETECHNISCHER ANSCHLUSS Schaltungsdiagramme MSZ-DM25VA MSZ-DM35VA AUSSEN- GERÄT SPANNUNGS- SPANNUNGS- VERSORGUNG PLATINE ~/N 230V 50Hz SCHUTZSCHALTER STEUERPLATINE Legende Symbol Bedeutung Symbol Bedeutung Sicherung (3.15AL250V) RT12 1. Wärmetauscher-Temperaturfühler (Haupt) Thermosicherung (102 °C, 5 A) RT13 2. Wärmetauscher-Temperaturfühler (Neben) Gebläsemotor T111 Transformator Motor für Luftleitlamellen (horiz.) -
Seite 12: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Elektrischer Anschluss Achtung! • Der elektrische Anschluss der Klimageräte darf nur durch eine Fachkraft mit anerkannter Ausbildung für Elektrotechnik erfolgen. • Sehen Sie unbedingt einen allstromsensitiven FI-Schutzschalter in der Zuleitung vor. Hinweis! Bitte beachten Sie hierzu auch die aktuellen Installationsanleitungen! Wandgeräte MSZ-DM können nur an ein Singlesplit-Außengerät MUZ-DM VA der gleichen Leistungsklasse oder an ein Multisplit-Außengerät MXZ angeschlossen und mit diesen betrieben werden. -
Seite 13: Zubehör
120 x 120 x 19 8.1.2 Kabelfernbedienung Kompakt PAC-YT52CRA Bei der Kabelfernbedienung Kompakt PAC-YT52CRA wurden die Steuerungsmög- lichkeiten auf die wesentlichen Grundfunktionen Ein-/Ausschalten, Temperatur- und Betriebsartenauswahl sowie Luftleitlamellensteuerung beschränkt. Bezeichnung Beschreibung MITSUBISHI ELECTRIC PAC-YT52CRA MA-Kabelfernbedienung Funktionsumfang Eingeschränkte Grundfunktionen Abmessungen B×H×T [mm] 70×120×14,5 TEMP. -
Seite 14: Schnittstellenboxen Und Netzwerkmodule
ZUBEHöR Schnittstellenboxen und Netzwerkmodule Die Geräte der M-Serie-Inverter werden mit dem Steuerungssystem „A-Control“ ausgeliefert. Dieses ermöglicht eine er- weiterte Kommunikation zwischen Innen- und Außengeräten. Es können auch Fehlermeldungen des Innengerätes am Außengerät und umgekehrt angezeigt werden. Darüber hinaus können die Innengeräte mit optionalen Schnittstellen aus- gerüstet werden. -
Seite 15: Melcloud (Wifi-Adapter Mac-557If-E)
Diese bequeme und intelligente App-Steuerung, kostenlos verfügbar im Apple- und Android-Store, verwandelt mobile Endgeräte in virtuelle Fernbedienungen, mit denen Endanwender und Anlagenbauer Klimaanlagen von Mitsubishi Electric ortsunabhän- gig steuern können. Soll eine Fernbedienung per Web erfolgen, ist vorab aus Sicher- heitsgründen eine Registrierung auf einem Mitsubishi Electric-Server notwendig. - Seite 17 Ohne vorherige ausdrückliche schriftliche Genehmigung der Mitsubishi Electric Europe B.V. dürfen keine Auszüge dieses Handbuchs vervielfältigt, in einem Informationssystem gespeichert oder weiter übertragen werden. Die Mitsubishi Electric Europe B.V. behält sich vor, jederzeit technische Än- derungen der beschriebenen Geräte ohne besondere Hinweise in dieses Handbuch aufzunehmen.
- Seite 18 Version 1/2017 (Stand: 08/2017) © Mitsubishi Electric Europe B.V. – German Branch...
