SCHMIERUNG
Die entsprechenden Schmierintervalle sind einzuhalten.
Wenn die Maschine nicht geölt wird, kann es zu Fadenrissen kommen.
Verwenden Sie nur Original SF-Öl von Toyota oder entsprechende Gegenstücke
(Spindelöl #150; ISO-Viskositätsgrad = VG18).

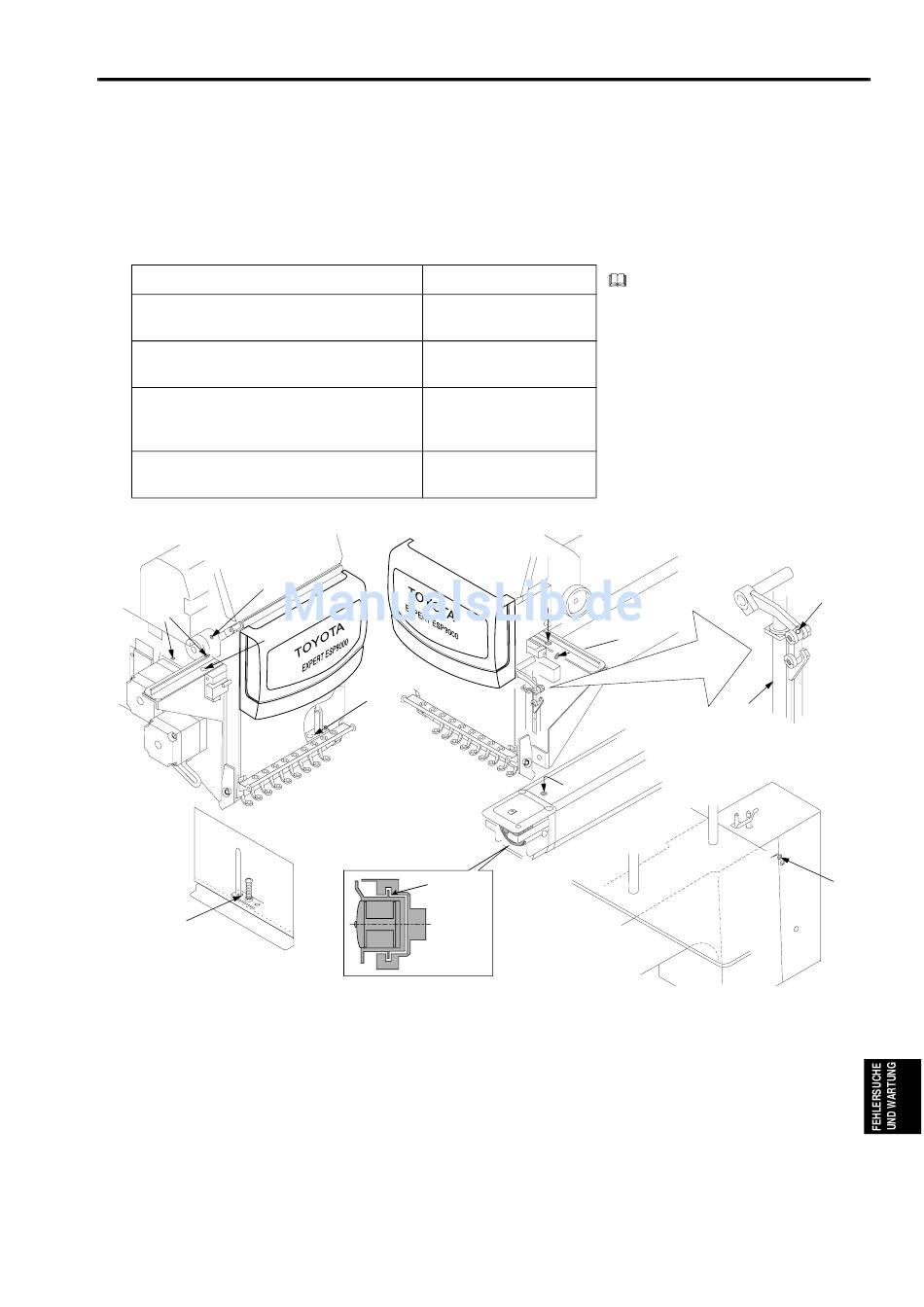

Schmierstellen
1. Führung des Umlaufgreifers
2. Antriebswelle für Nähfußteile (2 Stellen)
3. Nadelstangenantriebswelle (2 Stellen)
4. Nadelstangenantriebswelle für Nähfuß
5. Im Arm drinnen (3 Stellen)
6. Nadelstange
7. Freiarm-Innenseite
8. Filzdichtung (Nadelstangen)
5
2
3
6
Intervall
Alle 3 - 4
Betriebsstunden
Täglich
Wöchentlich
Alle 3 Monate
3
8
1
Aufriss
91
Die Wartungsinformation für die
Schmierung der Schienen des Umlauf-
greifers wird am LCD-Bildschirm der
Bedientafel angezeigt (Seite 89).
Wird die Wartungsinformation ange-
zeigt, schalten Sie die Stromversorgung
aus und ölen Sie die Schienen des
Umlaufgreifers.
Bezüglich anderer Schmierzyklen,
siehe bitte links abgebildete Tabelle.
5
3
7
4
5
