VORBEREITUNG
AUFBAU

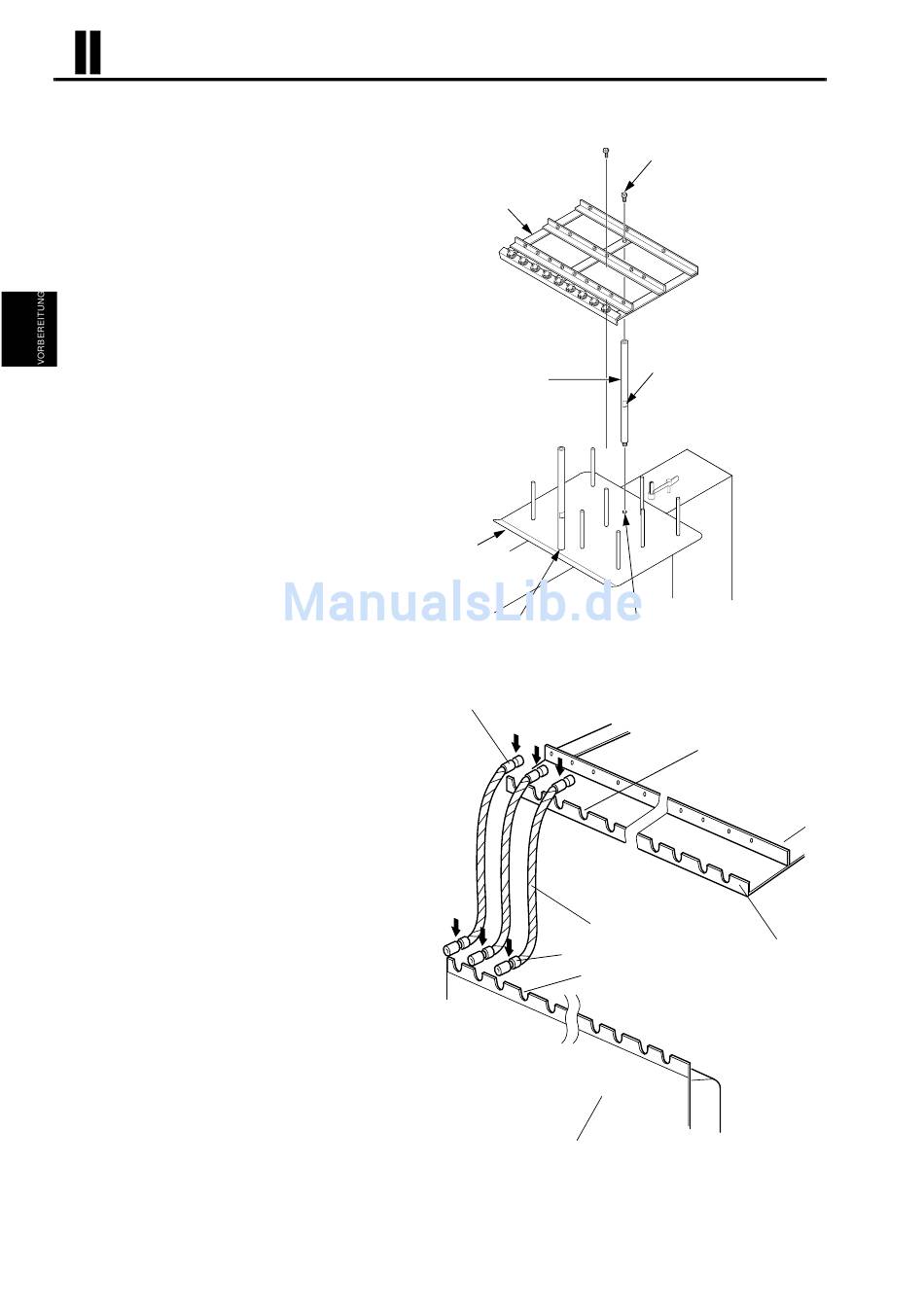

● Befestigen der Fadenführung
1.
Schaft (1) (insgesamt 2 Stück) lotrecht auf die
Basisplatte für das Fadengestell (2) stellen,
und an den Positionen A und B der Basisplatte
(2) anschrauben. Schaft für Fadengestell (1)
durch Schraubenschlüssel an der abgeflachten
Seitenfläche in der Mitte des Schafts (1) fest-
ziehen, um diese auf der Basisplatte für das
Fadengestell (2) zu befestigen.
2.
Fadenführung (4) auf den oberen Enden der
beiden Schäfte für das Fadengestell (1) aufset-
zen und die beiden Löcher in der Mitte der
Fadenführung (4) mit den Schäften für das
Fadengestell (1) ausrichten. Innensechskant-
schrauben mit Zylinderkopf (5) in die Löcher
einschrauben und festziehen, damit Faden-
führung und Schäfte fest sitzen.
● Montieren der Spiralrohre
1.
Spiralrohrgelenk an einem Ende des Spiral-
rohrs (groß) in den U-förmigen Schlitz der
Fadenführung einlegen und in den Schlitz hin-
eindrücken. Spiralrohrgelenk am anderen Ende
des Spiralrohrs in den U-förmigen Schlitz am
Fadenführungssockel in gleicher Weise einle-
gen und hineindrücken. Die gleichen Arbeits-
schritte an den U-förmigen Schlitzen für
Nummer (1) bis (3) und (13) bis (15) wiederho-
len (siehe Bild rechts).
Spiralrohr (groß):
2.
In ähnlicher Weise sind die Spiralrohre B (mit-
tel) in den U-förmigen Schlitzen einzubringen.
Spiralrohr (mittel):
3.
In ähnlicher Weise sind die Spiralrohre (klein) in
den U-förmigen Schlitzen einzubringen.
Spiralrohr (klein):
Fadenführung (4)
Schaft für Fadenge-
stell (1)
Basisplatte für
Fadengestell (2)
Spiralrohrgelenk
Nr. 1 bis Nr. 3
Nr. 13 bis Nr. 15
(1)
Nr. 4 und Nr. 5
Nr. 11 und Nr. 12
Nr. 6 bis Nr. 10
12
A
B
(1)
(2)
(3)
(4)
(5)
(12)
Spiralrohr (groß)
Spiralrohrgelenk
Schlitze in U-Form
(2)
(3)
(4)
(5)
(12)
(13)
(14)
Fadenführungssockel
Innensechskantschrauben
mit Zylinderkopf (5)
(2 Stück)
abgeflachte Seitenflächen
Schlitze in U-Form
(13)
(14)
(15)
Fadenführung
(15)
