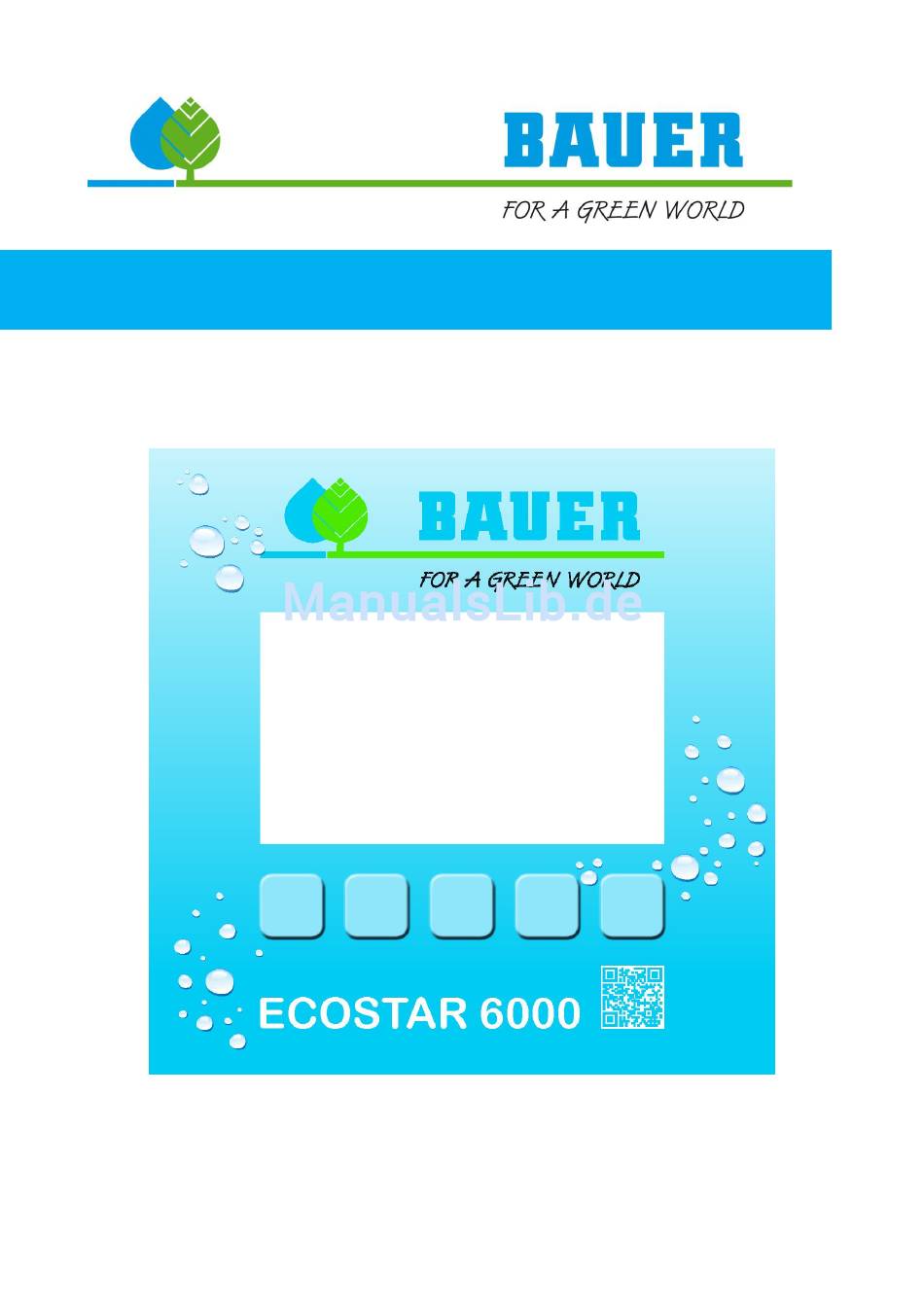

- Seite 1 Betriebsanleitung ECOSTAR 6000 Version V1-6 / IV-2017...
-
Seite 2: Inhaltsverzeichnis
Wasserverbrauch ..........................27 BACKUP MENÜ ............................27 ANSCHLUSSPLAN ........................29 TASTENKOMBINATIONEN ......................30 SOFTWARE UPDATE ........................30 SICHERUNG AUSTAUSCHEN ..................... 31 MENÜÜBERSICHT ........................32 FEHLERQUELLEN UND LÖSUNGEN ..................34 10 TECHNISCHE DATEN UND DETAILS ..................34 Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 3: Bedienung Und Eingabe

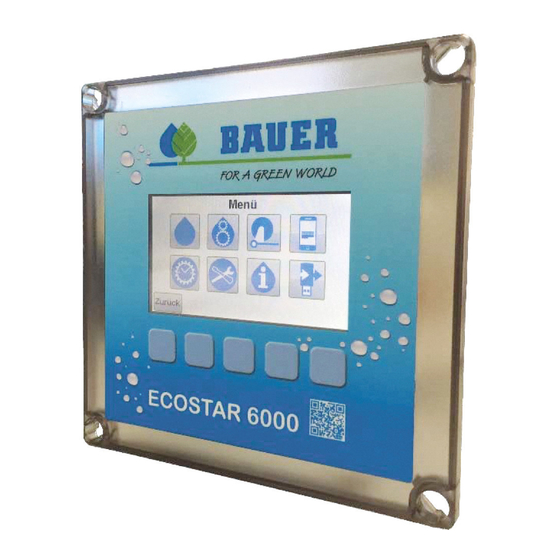

1 BEDIENUNG UND EINGABE Die Bedienung des ECOSTAR erfolgt über den Touchscreen. Zusätzlich besitzt der ECOSTAR 6000 noch fünf Tasten, welche zur Bedienung verwendet werden können. Die Tasten erfüllen die gleiche Funktion wie Button Bildschirm direkt über Taste angezeigt wird. -
Seite 4: Tastatur
Vor dem Aufruf eines Menüs wird man aufgefordert einen Pin-Code einzugeben. In jedem Menü gibt es die Möglichkeit den Pin-Code für das jeweilige Menü zu ändern. Zusätzlich gibt es einen Master Pin-Code mit welchen man auf jedes Menü zugreifen kann. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 5: Hauptbildschirm
+ / - : Einzugsgeschwindigkeit wird erhöht/verringert ohne ein Dialogfenster auf zu rufen Info-Button: Um weitere Information zur aktuellen Beregnung und zu etwaigen Fehlermeldungen zu erhalten betätigen sie den Info-Button im rechten oberen Eck Somit befindet man sich im Infobildschirm welcher noch genauer erläutert wird. Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 6 Maschine automatisch starten soll. Wird nun die Start-Taste betätigt, wechselt der Status der Maschine zu Beregnung wartend“ und die Beregnung startet zur eingestellten Zeit. Stoppzeit: Im Button neben der Stoppzeit wird die anhand der eingestellten Geschwindigkeit berechnete Stoppzeit angezeigt. Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 7: Infobildschirm
Informationen über die Beregnung sowie Fehlermeldungen aufgezeichnet. Um die Log-Dateien genauer betrachten zu können muss der Zeigen Button neben dem gewünschten Log gedrückt werden. Wird nun der Zeigen Button gedrückt gelangt man in folgendes Menü: Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 8: Nahregner
USB-Stick exportiert werden. Export Button erscheint nur wenn ein USB-STICK am ECOSTAR 6000 angesteckt ist. 2.1.2 NAHREGNER Um die Nahregnerfunktion zu aktivieren ist es nötig in der ersten Zeile(Status) die Option Aktiviert auszuwählen. Unter Startzeit gibt man eine Uhrzeit an wann der Nahregner beginnen soll zu beregnen und unter Stoppzeit gibt man die Uhrzeit an bei welcher der Nahregner stoppen soll. -
Seite 9: Signallampe
Button gedrückt hat. Unter Distanz gibt man an nach wie vielen ausgezogenen Metern die Signallampe zu leuchten/blinken beginnen soll. Die Dauer gibt an wie lange die Signallampe leuchten/blinken soll. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 10: Hauptmenü
PIN-Code geschützt Info Hier werden die Betriebsstunden sowie der Wasserverbrauch und die Spannung der Batterie angezeigt Backup Im Backupmenü kann man den ECOSTAR auf Werkseinstellungen zurücksetzten und Parametersätze sichern oder laden PIN-Code geschützt Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 11: Beregnung Menü
Das Beregnungsmenü bietet die Möglichkeit eine Beregnung genau an das jeweilige Feld anzupassen. Mit der Zoneneinstellung kann man für einen bestimmten Abschnitt eine andere Einzugsgeschwindigkeit bzw. Niederschlag auswählen. Der ECOSTAR 6000 bietet so die Möglichkeit das Feld in bis zu 4 verschiedene Abschnitte auf zu teilen. - Seite 12 Während der Beregnung wird im Hauptbildschirm die aktuelle Zone als Zahl neben der Geschwindigkeit angezeigt. Zonen-Niederschlag: Einzugsgeschwindigkeit oder Niederschlag (Einstellung m/h oder mm) für die Zone wird eingestellt Zonen-Beginn: Entfernung des Regners zur Maschine bei Zonenbeginn Zonen-Ende: Entfernung des Regners zur Maschine bei Zonenende Betriebsanleitung für BAUER ECOSTAR 6000...
- Seite 13 Uhrzeit bei der die Beregnung automatisch gestartet wird 00:00 bedeutet, dass die Automatische Startzeit deaktiviert ist Zusätzlich muss noch im Homescreen die Starttaste betätigt werden damit der ECOSTAR 6000 in den Modus „Beregnung Wartend“ wechselt Pause: Uhrzeit bei der die Beregnung pausiert/stopt 00:00 bedeutet, dass die Pause deaktiviert ist Pausenlänge:...
-
Seite 14: Basiseinstellungen
Überwachungszeit [min]: Zeit, nach der der ECOSTAR die Beregnung beendet sollte ein Fehler aufgetreten bzw. die Eingestellte Geschwindigkeit nicht erreicht wird Drucküberwachung: Hier kann man auswählen ob eine Drucküberwachung mittels Druckschalter oder Drucksensor vorhanden ist Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 15 Da sonst durch den Durchfluss die Geschwindigkeit errechnet wird. In diesem Fall müssen folgende Parameter eingegeben werden: Düsendurchmesser, Düsendruck, Düsenkennwert Alpha Streifenbreite. Düsenkennwert Alpha: Düsenkennwert Herstellertabelle finden (Standardeinstellung = 0,92) Streifenbreite: Die Streifenbreite ist auf der Umrechnungstabelle auf dem RAINSTAR zu finden Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 16: Maschinendaten
Anzahl große Zähne am Zahnkranz Anzahl Zähne klein: Anzahl kleine Zähne am Zahnkranz Anzahl der Magnete: Anzahl der Magnete auf der Magnetscheibe (dient der Geschwindigkeitsmessung) Rohr Ovalität [%]: Ovalität des Rohres (wird werksseitig immer auf 89% gesetzt) Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 17 Anzahl an kurzen Impulsen zur Abschaltklappe Seite 4 Schließen des Ventils: Abschaltverzögerung Schl. Des Ventil Min.Druck: Minderdruckabschaltung: Zeit Abschaltklappe Abschaltung geöffnet bleibt. Erster Impuls zur Turbine: Länge des Ersten Impulses zur Turbine Serviceeinstellungen: Einstellungen bezüglich der Regelung werden hier festgelegt Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 18: Sms-Modem Menü
Öffnet das Ventil mithilfe der Einstellungen zum Schließen des Ventils langsam. 3.4 SMS-MODEM MENÜ Für die SMS-Funktion des ECOSTAR 6000 wird eine Mini-SIM-Karte benötigt. Die SIM-Karte muss SMS-Fähig sein und der PIN-Code muss deaktiviert sein ! Im SMS-Modem Menü findet man die Einstellungen bezüglich der SMS-Funktion und der Visualisierung. - Seite 19 Nummer muss immer mit dem Landescode beginnen (+xx) Nummer aktiv: Ist diese Einstellung aktiviert so hat diese Telefonnummer die Möglichkeit Befehle an den ECOSTAR zu schicken Fehlermeldungen aktiv: Wird diese Einstellung aktiviert versendet der ECOSTAR Fehlermeldungen an diese Telefonnummer Betriebsanleitung für BAUER ECOSTAR 6000...
- Seite 20 Adresse welche dem ECOSTAR für SmartRain zugeordnet wurde Internet / APN: APN des Netzbetreibers der Sim-Karte Benutzername: Benutzername für Internetverbindung(Netzanbieter abhängig) Passwort Passwort für Internetverbindung(Netzanbieter abhängig pingtime: Zeit nach der die Internetverbindung neu aufgebaut wird Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 21: Sms Befehle Und Meldungen
: Beregnung wird um hh:mm gestartet STOP-CMD hh:mm : Beregnung wird dann gestartet, wenn die Stoppzeit genau hh:mm entspricht Meldungen Der ECOSTAR 6000 verschickt Meldungen in den folgenden Fällen: Spannung der Batterie ist niedrig Beregnung wurde Manuell gestoppt ... - Seite 22 Ausschalten des Displays werden hier festgelegt Touchscreen-Kalibration: Touchscreen kann neu kalibriert werden. Bei der Kalibration sind vier Punkte der Reihe nach am Touchdisplay zu betätigen. PIN für diese Ebene: Pin-Code für dieses Menü wird hier festgelegt Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 23: Sprachmenü
Unter diesem Menü werden sämtliche auf dem ECOSTAR installierte Sprachen angezeigt. Wählt man eine Sprache aus(darauf drücken), erscheint in der rechten unteren Ecke ein Button mit Auswählen. Wird dieser Button dann betätigt wird diese Sprache für den ECOSTAR übernommen. Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 24 USB-Stick muss vor dem Öffnen des Sprachmenüs angesteckt sein. Anschließend werden alle am USB-Stick befindlichen Sprachen angezeigt und können nun Importiert werden. Zum Importieren muss zuerst eine Sprache ausgewählt werden damit der Importieren Button im rechten unteren Eck erscheint. Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 25: Service Menü
Sensor zur Geschwindigkeitserfassung Turbine: Zuletzt aufgenommener Strom der Turbine Abschaltmotor (Ventil): Zuletzt aufgenommener Strom der Abschaltklappe Temperatur Elektronik [°C]: Zeigt die aktuelle Temperatur der Steuerung an Manueller Betrieb: Alle Ausgänge des ECOSTAR können manuell Ein-Aus geschalten werden Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 26: Info
Betriebsstunden Beregnung: Zeit welche die Beregnung aktiv war Wasserverbrauch: Daten bezüglich des Wasserverbrauchs werden hier angezeigt Aktivitäten anzeigen: Logs werden aufgerufen Spannung Elektronik [V]: Zeigt die Spannung der Elektronik und den Ladestand der Batterie an. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 27: Wasserverbrauch
Im Backup Menü kann der ECOSTAR auf Werkseinstellungen zurückgesetzt werden. Des Weiteren kann man hier die aktuellen Maschinendaten und Einstellungen auf einen USB-Stick exportieren. Auf diese Weise exportierte Daten können zu einem späteren Zeitpunkt wieder über einen USB-Stick in den ECOSTAR 6000 geladen werden. - Seite 28 Icons werden von einem USB-Stick eingelesen Dieser Vorgang dauert 5-20 Sekunden in denen der ECOSTAR nicht auf den Touchscreen reagiert. Nach dem einlesen ist ein Spannungsreset des ECOSTAR 6000 nötig um die Änderungen wirksam zu machen. Icons löschen: Icons werden gelöscht Dieser Vorgang dauert 5-20 Sekunden in denen der ECOSTAR nicht auf den Touchscreen reagiert.
-
Seite 29: Anschlussplan
- Signallampe Schwarz - Nahregner Schwarz Geschwindigkeitssensor 2 Gelb/Grün Geschwindigkeitssensor 2 Braun Geschwindigkeitssensor 1 Schwarz Geschwindigkeitssensor 1 Blau Stopsensor Blau oder Braun Stopsensor Blau oder Braun Nicht belegt Druckschalter Wasserzähler Blau Druckschalter Braun Wasserzähler Braun Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 30: Tastenkombinationen
Stecker von der Platine für 5 Sekunden abgesteckt werden. Anschließend muss der Stecker wieder eingesteckt werden und die mittlere der 5 Tasten an der Front des ECOSTAR 6000 muss gedrückt sein. Nun startet der ECOSTAR im Kalibrationsmenü. Nun noch die Punkte der Reihe nach (Anleitung am Bildschirm) am Touchscreen betätigen. -
Seite 31: Sicherung Austauschen
7 SICHERUNG AUSTAUSCHEN defekte Sicherung Halterung entfernen. Ersatzsicherung ihrer Halterung nehmen Halterung am Gerät einsetzen. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 32: Menüübersicht
Erster Impuls Turbine Serviceeinstellungen Düsenkennwert Alpha Streifenbreite PIN für Ebene Mater-Pin Speichere Masch.daten Verbindung Signalstärke PIN für Ebene Sprache Zeit Datum Telefon 1-4 Einheit Metrisch/Imperial Internet/APN Energiermanagement Server IP Touchscreen-Kalibration Server Port PIN für Ebene IMEI Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 33 Wasserverbrauch Inputs Betriebsstunden Turbine Stopsensor Betriebsstunden Ventil Längensensor Betriebsstunden Beregnung Turbine Strom Spannung Elektronik Abschaltmotor(Vent.) Strom Aktivitäten zeigen Temperatur Elektronik Manueller Betrieb Parameter sichern Parameter laden Werkseinstellungen Icons einlesen Icons löschen Zurücksetzen Neustart Sprache importieren Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 34: Fehlerquellen Und Lösungen
Softwarestand ist. Sollte dies nicht der Fall können sie die Software unter www.bauer-at.com Kundenbereich downloaden. 10 TECHNISCHE DATEN UND DETAILS Größe (H*B*T): 170*140*100 Spannung: 10-15V DC Stromaufnahme: 160mA 7A max. Stromaufnahme des Motors Sicherung : 8 A (flink) Betriebsanleitung für BAUER ECOSTAR 6000...
