- Seite 1 Version V1-9 / XI-2018 Software V04.18 oder höher...
-
Seite 2: Inhaltsverzeichnis
Aktivitäten anzeigen ........................29 BACKUP MENÜ ............................. 30 ANSCHLUSSPLAN ..........................32 TASTENKOMBINATIONEN ........................34 SOFTWARE UPDATE..........................35 SICHERUNG AUSTAUSCHEN ........................37 SMARTRAIN INBETRIEBNAHME......................37 FEHLERQUELLEN UND LÖSUNGEN ......................39 10 TECHNISCHE DATEN UND DETAILS ......................39 Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 3: Bedienung Und Eingabe

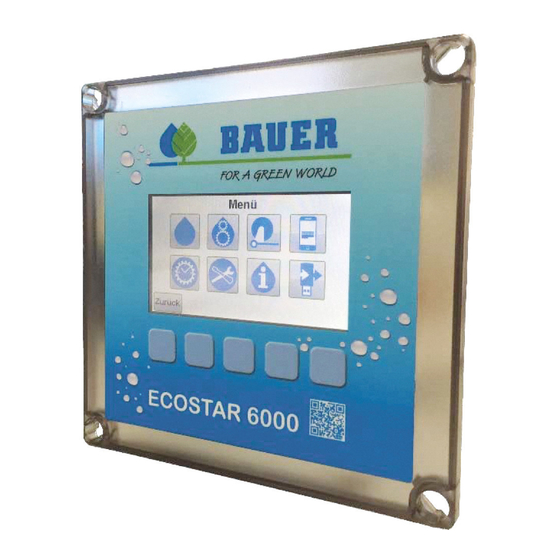

1 BEDIENUNG UND EINGABE Die Bedienung des ECOSTAR erfolgt über den Touchscreen. Zusätzlich besitzt der ECOSTAR 6000 noch fünf Tasten, welche zur Bedienung verwendet werden können. Die Tasten erfüllen die gleiche Funktion wie der Button Bildschirm direkt über Taste angezeigt wird. -
Seite 4: Tastatur
Vor dem Aufruf eines Menüs wird man aufgefordert einen Pin-Code einzugeben. In jedem Menü gibt es die Möglichkeit den Pin-Code für das jeweilige Menü zu ändern. Zusätzlich gibt es einen Master Pin-Code mit welchen man auf jedes Menü zugreifen kann. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 5: Hauptbildschirm
+ / - : Einzugsgeschwindigkeit wird erhöht/verringert ohne ein Dialogfenster auf zu rufen Info-Button: Um weitere Information zur aktuellen Beregnung und zu etwaigen Fehlermeldungen erhalten betätigen sie den Info-Button im rechten oberen Eck Somit befindet man sich im Infobildschirm welcher noch genauer erläutert wird. Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 6 Im Button neben der Stoppzeit wird die anhand der eingestellten Geschwindigkeit berechnete Stoppzeit angezeigt. Durch einen Druck auf den Button kann statt der Stoppzeit auch die Beregnungsdauer angezeigt werden. Durch einen erneuten Druck oder nach einem Neustart der Steuerung wird wieder die Stoppzeit angezeigt. Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 7: Infobildschirm
Mit dem Gangwechselbutton im rechten oberen Eck ist es möglich die Turbinendrehzahl zur verringern um den Gang zu wechseln. Die Turbine verringert so lange die Drehzahl wie man den Button gedrückt hält oder die Drehzahl auf 0 ist. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 8: Nahregner
Anhand dieses Beispiels: Bei noch 300 Meter abgelegtem Rohr beginnt schaltet das Nahregnerventil bis zum Ende ein. Option 3: Um hh/mm schaltet sich der Nahregner für x Minuten ein. Anhand dieses Beispiels: Um 10:00 schaltet sich der Nahregner für 20 Minuten ein. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 9: Signallampe
Button gedrückt hat. Unter Distanz gibt man an nach wie vielen ausgezogenen Metern die Signallampe zu leuchten/blinken beginnen soll. Die Dauer gibt an wie lange die Signallampe leuchten/blinken soll. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 10: Hauptmenü
PIN-Code geschützt Info Hier werden die Betriebsstunden sowie der Wasserverbrauch und die Spannung der Batterie angezeigt Backup Im Backupmenü kann man den ECOSTAR auf Werkseinstellungen zurücksetzten und Parametersätze sichern oder laden PIN-Code geschützt Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 11: Beregnung Menü
Das Beregnungsmenü bietet die Möglichkeit eine Beregnung genau an das jeweilige Feld anzupassen. Mit der Zoneneinstellung kann man für einen bestimmten Abschnitt eine andere Einzugsgeschwindigkeit bzw. Niederschlag auswählen. Der ECOSTAR 6000 bietet so die Möglichkeit das Feld in bis zu 4 verschiedene Abschnitte auf zu teilen. - Seite 12 Während der Beregnung wird im Hauptbildschirm die aktuelle Zone als Zahl neben der Geschwindigkeit angezeigt. Zonen-Niederschlag: Einzugsgeschwindigkeit oder Niederschlag (Einstellung m/h oder mm) für die Zone wird eingestellt Zonen-Beginn: Entfernung des Regners zur Maschine bei Zonenbeginn Zonen-Ende: Entfernung des Regners zur Maschine bei Zonenende Betriebsanleitung für BAUER ECOSTAR 6000...
- Seite 13 Uhrzeit bei der die Beregnung automatisch gestartet wird 00:00 bedeutet, dass die Automatische Startzeit deaktiviert ist Zusätzlich muss noch im Homescreen die Starttaste betätigt werden damit der ECOSTAR 6000 in den Modus „Beregnung Wartend“ wechselt Pause: Uhrzeit bei der die Beregnung pausiert/stopt 00:00 bedeutet, dass die Pause deaktiviert ist Pausenlänge:...
-
Seite 14: Basiseinstellungen
Überwachungszeit [min]: Zeit, nach der der ECOSTAR die Beregnung beendet sollte ein Fehler aufgetreten bzw. die Eingestellte Geschwindigkeit nicht erreicht wird Drucküberwachung: Hier kann man auswählen ob eine Drucküberwachung mittels Druckschalter oder Drucksensor vorhanden ist Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 15 Ist der Durchfluss jedoch nicht genau bekannt so ist hier 0 einzugeben. Da sonst durch den Durchfluss die Geschwindigkeit errechnet wird. In diesem Fall müssen folgende Parameter eingegeben werden: Düsendurchmesser, Düsendruck, Düsenkennwert Alpha Streifenbreite. Streifenbreite: Die Streifenbreite ist auf der Umrechnungstabelle auf dem RAINSTAR zu finden Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 16: Maschinendaten
Dieses Menü enthält alle Daten bezüglich der Maschine und dürfen nur durch geschulte Personen verändert werden! Seite 1 Rohrlänge [m]: PE-Rohrlänge der Maschine im Meter Rohrdurchmesser [mm]: Innendurchmesser des PE-Rohrs in Millimeter Haspelkerndurchmesser: Durchmesser des Haspelkerns in Millimeter Rot./Lage: Rotationen pro Lage Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 17 Kurzer Imp. Zum Ventil [ms]: Dauer der weiteren Impulse des Abschaltventils (sollte abgestimmt mit der Anzahl der Impulse sein) Zeit zwischen den Imp. [s]: Dauer zwischen den kurzen Impulsen zum Ventil Anzahl der kurzen Impulse: Anzahl an kurzen Impulsen zur Abschaltklappe Betriebsanleitung für BAUER ECOSTAR 6000...
- Seite 18 PIN-Code welcher jedes Menü öffnet wird hier eingestellt Maschinendaten sichern: Aktuell eingestellte Maschinendaten werden als Standarteinstellungen für diesen ECOSTAR übernommen. Werkseinstellung der Maschinendaten werden überschrieben/ersetzt! Ventil langsam öffnen: Öffnet das Ventil mithilfe der Einstellungen zum Schließen des Ventils langsam. Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 19: Sms-Modem Menü
3.4 SMS-MODEM MENÜ Im SMS-Modem Menü findet man die Einstellungen bezüglich der SMS-Funktion und der Visualisierung. Für die SMS-Funktion des ECOSTAR 6000 wird eine Mini-SIM-Karte benötigt. Die SIM-Karte muss SMS-Fähig sein und der PIN-Code muss deaktiviert sein! Verbindung: Hier wird die Verbindungseinstellung für den ECOSTAR eingestellt (OFF/SMS/DATA) Signalstärke:... - Seite 20 Befehle an den ECOSTAR zu schicken Fehlermeldungen aktiv: Wird diese Einstellung aktiviert versendet der ECOSTAR Fehlermeldungen an diese Telefonnummer Server IP: IP-Adresse des SmartRain-Servers Server Port: Port des SmartRain-Servers Adresse: Adresse welche dem ECOSTAR für SmartRain zugeordnet wurde Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 21: Sms Befehle Und Meldungen
(z.B. RAIN-CMD 15) START-CMD hhmm Beregnung wird um hhmm gestartet (z.B. START-CMD 1445) Meldungen Der ECOSTAR 6000 verschickt Meldungen in den folgenden Fällen: Spannung der Batterie ist niedrig Beregnung wurde Manuell gestoppt Beregnung fertig Sollgeschwindigkeit nicht erreicht (Geschwindigkeit zu hoch oder zu niedrig) ... -
Seite 22: Systemeinstellungen
Ausschalten des Displays werden hier festgelegt Touchscreen-Kalibration: Touchscreen kann neu kalibriert werden. Bei der Kalibration sind vier Punkte der Reihe nach am Touchdisplay zu betätigen. PIN für diese Ebene: Pin-Code für dieses Menü wird hier festgelegt Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 23: Sprachmenü
Unter diesem Menü werden sämtliche auf dem ECOSTAR installierte Sprachen angezeigt. Wählt man eine Sprache aus(darauf drücken), erscheint in der rechten unteren Ecke ein Button mit Auswählen. Wird dieser Button dann betätigt wird diese Sprache für den ECOSTAR übernommen. Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 24 Anschließend werden alle am USB-Stick befindlichen Sprachen angezeigt und können nun Importiert werden. Zum Importieren muss zuerst eine Sprache ausgewählt werden damit der Importieren Button im rechten unteren Eck erscheint. USB-Stick muss vor dem Öffnen des Sprachmenüs angesteckt sein. Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 25: Energiemanagement
Batteriestand den Wert bei „Beregnung beenden“ unterschritten hat. Zeit zum Standby: Zeit nach der der Ecostar von selbst wieder aus dem Schlafmodus aufwacht. Im Energiesparmodus „Winter“ wacht der Ecostar nicht von selbst wieder auf. Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 26 Energiesparmodus „Permanent“ in den Schlafmodus versetzen. Wenn der Ecostar für SMS eingestellt ist und die Kommunikation noch aktiv ist, wird davor noch eine Benachrichtigung versendet. Bildschirm-Helligkeit: Hier kann man die Display-Helligkeit einstellen. Die Helligkeit ist vom Energiesparmodus unabhängig. Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 27: Service Menü
Sensor zur Geschwindigkeitserfassung Turbine: Zuletzt aufgenommener Strom der Turbine Abschaltmotor (Ventil): Zuletzt aufgenommener Strom der Abschaltklappe Temperatur Elektronik [°C]: Zeigt die aktuelle Temperatur der Steuerung an Manueller Betrieb: Alle Ausgänge des ECOSTAR können manuell Ein-Aus geschalten werden Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 28: Info
Wasserverbrauch: Daten bezüglich des Wasserverbrauchs werden hier angezeigt Aktivitäten anzeigen: Logs werden aufgerufen Spannung Elektronik [V]: Zeigt die Spannung der Elektronik und den Ladestand der Batterie an Diagnose: Hier gelangt man in das Diagnose Menü Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 29: Wasserverbrauch
Informationen über die Eingänge und Ausgänge des ECOSTAR. Im Beregnungs-Log werden Informationen über die Beregnung sowie Fehlermeldungen aufgezeichnet. Um die Log-Dateien genauer betrachten zu können muss der Zeigen Button neben dem gewünschten Log gedrückt werden. Wird nun der Zeigen Button gedrückt gelangt man in folgendes Menü: Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 30: Backup Menü
Im Backup Menü kann der ECOSTAR auf Werkseinstellungen zurückgesetzt werden. Des Weiteren kann man hier die aktuellen Maschinendaten und Einstellungen auf einen USB-Stick exportieren. Auf diese Weise exportierte Daten können zu einem späteren Zeitpunkt wieder über einen USB-Stick in den ECOSTAR 6000 geladen werden. - Seite 31 Icons werden von einem USB-Stick eingelesen Dieser Vorgang dauert 5-20 Sekunden in denen der ECOSTAR nicht auf den Touchscreen reagiert. Nach dem einlesen ist ein Spannungsreset des ECOSTAR 6000 nötig um die Änderungen wirksam zu machen. Icons löschen: Icons werden gelöscht Dieser Vorgang dauert 5-20 Sekunden in denen der ECOSTAR nicht auf den Touchscreen reagiert.
-
Seite 32: Anschlussplan
- Signallampe Schwarz - Nahregner Schwarz Geschwindigkeitssensor 2 Gelb/Grün Geschwindigkeitssensor 2 Braun Geschwindigkeitssensor 1 Schwarz Geschwindigkeitssensor 1 Blau Stopsensor Blau oder Braun Stopsensor Blau oder Braun Wasserzähler Braun Druckschalter Wasserzähler Blau Blau Druckschalter Braun Drucksensor Weiß Betriebsanleitung für BAUER ECOSTAR 6000... - Seite 33 Betriebsanleitung für BAUER ECOSTAR 6000...
-
Seite 34: Tastenkombinationen
Stecker von der Platine für 5 Sekunden abgesteckt werden. Anschließend muss der Stecker wieder eingesteckt werden und die mittlere der 5 Tasten an der Front des ECOSTAR 6000 muss gedrückt sein. Nun startet der ECOSTAR im Kalibrationsmenü. Nun noch die Punkte der Reihe nach (Anleitung am Bildschirm) am Touchscreen betätigen. -
Seite 35: Software Update
Drücken Sie auf „Menü“ und öffnen Sie das „Backup“-Menü mit dem PIN-Code „8570“. Wechseln auf die zweite Seite. Drücken Sie auf Neustart. Eine Signalmelodie wird abgespielt und das Update gestartet. Während des Updates ist der Bildschirm inaktiv und drei LEDs auf der Rückseite sollten blinken. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 36: Schritt 4: Überprüfen Der Softwareversion
Wenn das Update abgeschlossen ist, erscheint der Hauptbildschirm wieder am Display. Schritt 4: Überprüfen der Softwareversion Entfernen sie den USB-Stick. Überprüfen Sie, ob die korrekte Version installiert ist. Diese Information finden Sie unter “Menü” -> “INFO” -> “Info”. Betriebsanleitung für BAUER ECOSTAR 6000... -
Seite 37: Sicherung Austauschen
Halterung nehmen Halterung am Gerät einsetzen. 8 SMARTRAIN INBETRIEBNAHME Um SmartRain auf ihrem Ecostar 6000 zu aktivieren, folgen Sie bitte diesen Anweisungen: Schritt 1. Öffnen Sie das Modemmenü Schritt 2. Stellen Sie „Verbindung“ auf „DATA“ und „GPS“ auf „Ein“. - Seite 38 Die Adresse ist eine einzigartige Nummer und wichtig für die Identifizierung der Maschine am Server. Üblicherweise ist sie eine Kombination aus der Seriennummer des Ecostar 6000 und einer fortlaufenden Zahl. Kunden erhalten die Adresse für jeden Ecostar 6000 von der Bauer GmbH.
-
Seite 39: Fehlerquellen Und Lösungen
Bei anderen Fehlern jeglicher Art, überprüfen sie auf der Homepage ob der Ecostar am neuesten Softwarestand ist. Sollte dies nicht der Fall können sie die Software unter www.bauer-at.com Kundenbereich downloaden. 10 TECHNISCHE DATEN UND DETAILS Größe (H*B*T): 170*140*100 Spannung: 10-15V DC Sicherung : 8 A (flink) Betriebsanleitung für BAUER ECOSTAR 6000...
