Bitte zusätzlich besorgen
Bodenanker Safety Plus Art. 1719
oder Bodenanker Safety Art. 1695
Art. 1719
Art. 1695
2
17 cm
15 cm
10 cm
mind.
60 cm
Art. 1719
Art. 1695
2
3
180 cm
180 cm
180 cm
180 cm
Alternativ: Positionierung der Bodenanker mit Art. 1695
Abstand 180 cm von Pfosten zu Pfosten, innen gemessen.

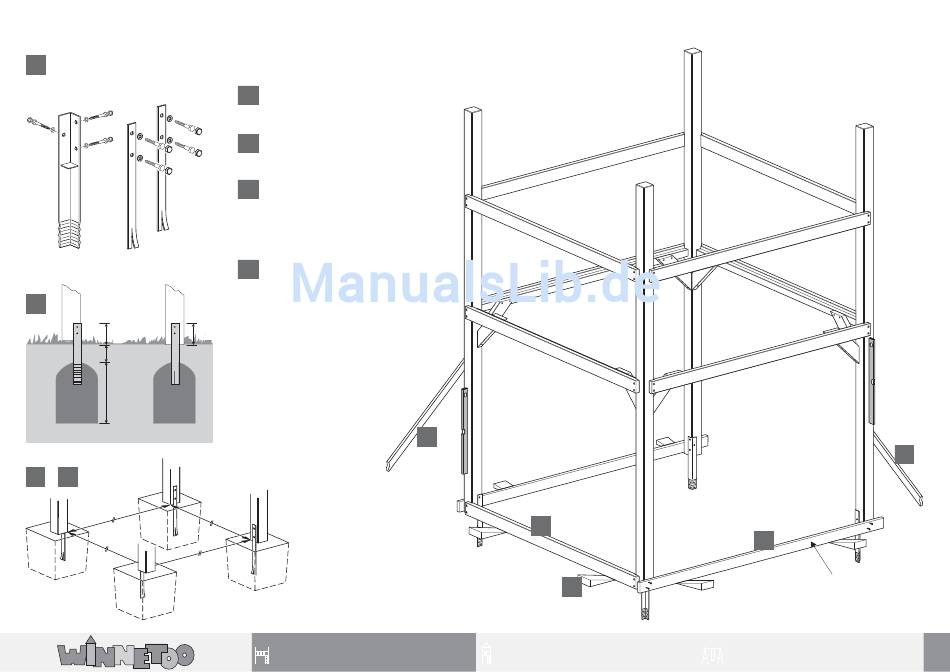

Ablauf:
1
Die Bodenanker entsprechend der jeweiligen Vorgaben
montieren. Hilfsleisten oder Systembalken anbringen.
2
Das Fundament vorbereiten. Beton=Sandkiesgemisch
Körnung 0/32 plus Zement im Mischungsverhältnis 3:1
3
Den Spielturm mit den Bodenankern komplett in das
vorbereitete Fundament stellen. Die Abstände zum
Boden mit Keilen oder anderen Unterfütterungsmaterial
herstellen, damit der Turm horizontal in der Waage und
vertikal im Lot steht.
4
Den Spielturm durch Schrägleisten gegen Umfallen
abstützen. Den Beton aushärten lassen.
Tipp:
Wenn Sie einen Sandkasten unter dem Spielturm
planen, benötigen Sie zusätzliche Systembalken
Art. 1703. Bei 3 Lagen hoch: 11 Stück.
Fundamentgröße:
sandiger Boden -
50 x 50 x 80 cm
weiches Erdreich -
40 x 40 x 70 cm
fester, gewachsener Boden - 35 x 35 x 60 cm
1737 GIGA-Turm / 4
4
1
3
Positionierung
der Bodenanker
mit Art. 1719
1
Hilfsleiste oder Systembalken
4
