fischertechnik MR1 Montageanleitung Seite 17

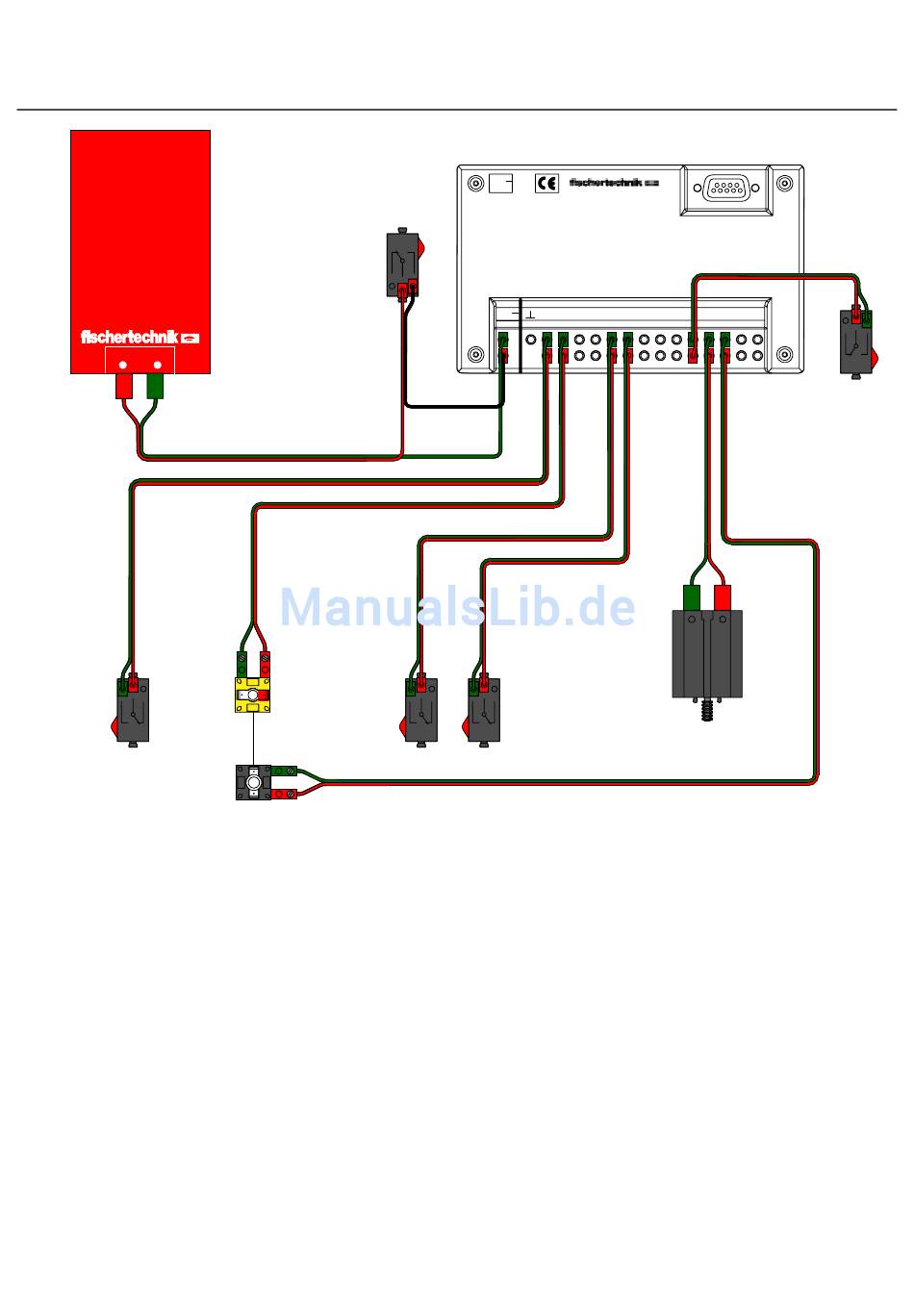

Schaltplan
Circuit diagram
Power–Block
+ –
E1
J
Beispielprogramm: stanze.mdl
Funktionsweise:
Durch gleichzeitiges Drücken der Taster E3 und E4 wird
die Maschine in Gang gesetzt und führt eine bestimmte
Anzahl von Hüben aus. Unterbricht man die Licht–
schranke, stoppt die Maschine und muß neu gestartet
werden. Im Passiv–Modus werden am Terminal die Anzahl
der Hübe und die Zahl der Durchgänge angezeigt.
Power
on / off
22 cm
30 cm
30 cm
+
E2
J
Lichtschranke
J
Light bar
M2
9V...
E1 E2 EX EY E3 E4 E5 E6 E7
9V..
.
8 cm
22 cm
22 cm
E3 E4
22 cm
J
Program example: stamp.mdl
Operational description:
Simultaneously pressing switches E3 and E4 puts
the machine in gear and causes it to carry out a
specific number of strokes.If the light barrier is
broken, the machine stops and must be restarted.
The number of strokes and the number of completed
runs are shown on the terminal in the passive mode.
J
Serielle Schnittstelle
J
Serial port
22 cm 22 cm
E8 M1M2 M3M4
22 cm
M1
E8
Reset
15
