3.

Inbetriebnahme und Betrieb des Druckers

3.1. Bedienelemente und Anzeigefunktionen

Netzschalter
Vor Inbetriebnahme des Druckers ist zu überprüfen, ob die
auf dem Leistungsschild angegebene Primärspannung mit der
Netzspannung identisch ist.
Der Netzschalter ist als Kippschalter ausgeführt und befin-
det sich an der Rückseite des Druckers. Nach dem Einschal-
ten leuchtet die grüne LED "POWER" im Bedienfeld.
Bedienelemente

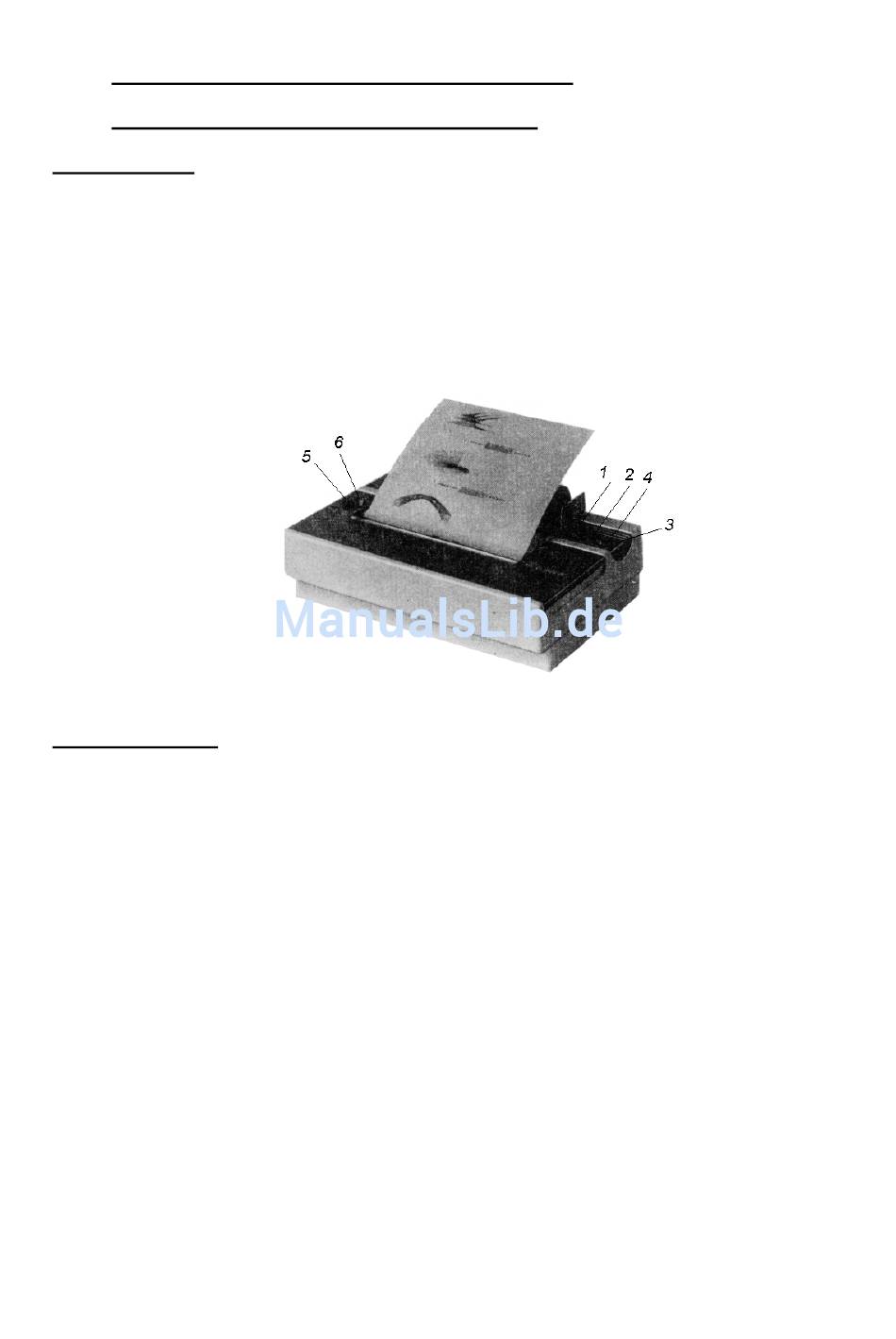

Links neben der Druckwalze befinden sich zwei Bedienelemente
(Handrad (5) und Abschwenkhebel (6), die beim Einlegen von
Papier bzw. Transferkassette benötigt werden.
Das Handrad (5) ist starr mit der Druckwalze verbunden.
Durch Drehen nach hinten wird das Papier eingezogen, im um-
gekehrten Fall herausgedreht. Beide Funktionen sind zuläs-
sig. Der Abschwenkhebel (6) erlaubt folgende Funktionen:
- hinterer Anschlag,
Druckwagen ist abgeschwenkt, Papierführungsrollen
liegen an der Druckwalze an.
- mittlere Stellung,
Druckwagen ist an Druckwalze angeschwenkt, Papier—
führungsrollen liegen an (Betriebsstellung).
- vorderer Anschlag,
Druckwagen und Papierführungsrollen sind abgeschwenkt
(Stellung zum Ausrichten des Papiers).
- 5 -
