Papierdurchlaß
:
216 mm (8,5 Zoll)
Formulartransport
:
Friktionswalze
Formularart
:
Telexrolle 210/60-25 aus TDP/D-A nach Zepa 33-34
(Thermopapier).
Diagrammrohpapier R-DP 50B nach TGL 31242 (als
Normalpapier für Transferdruck).
Verwendbar wahlweise als Rolle 60 mm Durchmesser oder
A4 - Einzelblatt.
Schalldruckpegel
:
< 55 dB (AS) als Mittelwert in 1 m Abstand und 0,5 m über
der Aufstellfläche gemessen.
Abmessungen
:
Breite 340 mm
Höhe 240 mm
Tiefe 85 mm
Masse
:
3,8 kg
Betriebsbedingungen:
Netzspannung
:
220 V +10 %/ -15 %
Netzfrequenz
:
50/60 Hz
Leiszungsaufnahme
:
< 35 W
Temperatur
:
+10 °C bis +35 °C
relative Luftfeuchte
:
80% bei 35 °C
Schutzgrad
:
IP 20 (Gerät darf nur mit anderen Geräten gekoppelt
werden, die Schutzkleinspannung führen).
Auslastung
:
ca. 10 000 Zeichen/Tag
Ausstattung
- Handrad für Papiertransport
- Papierlösehebel
- Papierabreißschiene
- Bedieneinheit (3 Tasten, 3 LED-Anzeigen)
- Anschluß für austauschbaren Interfaceadapter
- Netzschnur fest am Gerät
4
3.

Inbetriebnahme und Betrieb des Druckers

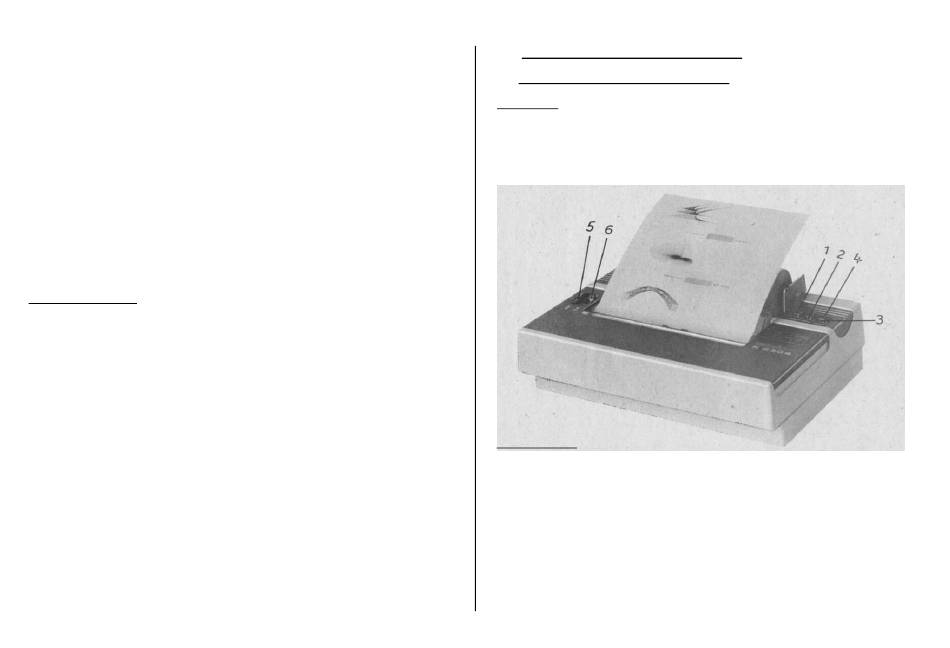

3.1. Bedienelemente und Anzeigefunktionen

Netzschalter
Vor Inbetriebnahme des Druckers ist zu überprüfen, ob die auf dem Leistungsschild
angegebene Primärspannung mit der Netzspannung identisch ist.
Der Netzschalter ist als Kippschalter ausgeführt und befindet sich an der Rückseite
des Druckers. Nach dem Einschalten leuchtet die grüne LED "POWER" im Bedien-
feld.
Bedienelemente
Links neben der Druckwalze befinden sich zwei Bedienelemente, Handrad (5) und
Abschwenkhebel (6), die beim Einlegen von Papier bzw. Transferkassette benötigt
werden.
Das Handrad (5) ist starr mit der Druckwalze verbunden. Durch Drehen nach hinten
wird das Papier eingezogen, im umgekehrten Fall herausgedreht. Beide Funktionen
sind zulässig. Der Abschwenkhebel (6) erlaubt folgende Funktionen:
- hinterer Anschlag,
Druckwagen ist abgeschwenkt, Papierführungsrollen liegen an der Druck
walze an.
- mittlere Stellung,
Druckwagen ist an Druckwalze angeschwenkt, Papierführungsrollen
liegen an (Betriebsstellung)
5
