5.3.3. Elektrische Bedingungen
Das Interface berücksichtigt die Festlegungen der TOL 4L2886.
— Signalpegel
Der Zustand "1" entspricht einem Strom von 15...25 mA.
Der Zustand "0" entspricht einem Strom von 0...3 mA.
- Sender/Empfänger
Sender und Empfänger arbeiten im Normalfall im Passiv-
Modus. Durch Brücken auf der Interfaceleiterplatte können
Sender und Empfänger mit Stromquellen für den aktiv-Modus
beschaltet werden.
— Interfaceleitungen
Es ist geschirmtes Kabel (Sternvierer geschirmt) mit einem
max. Schleifenwiderstand von 200 Ohm zu verwenden. Die
Signale sind im Kabel den Adern wie folgt zuzuordnen:
- Leitungslänge
Die zulässigen Leitungslängen sind abhängig von den je-
weiligen Übertragungsgeschwindigkeiten
(siehe TGL 42886, Seite 5, Tabelle 2)

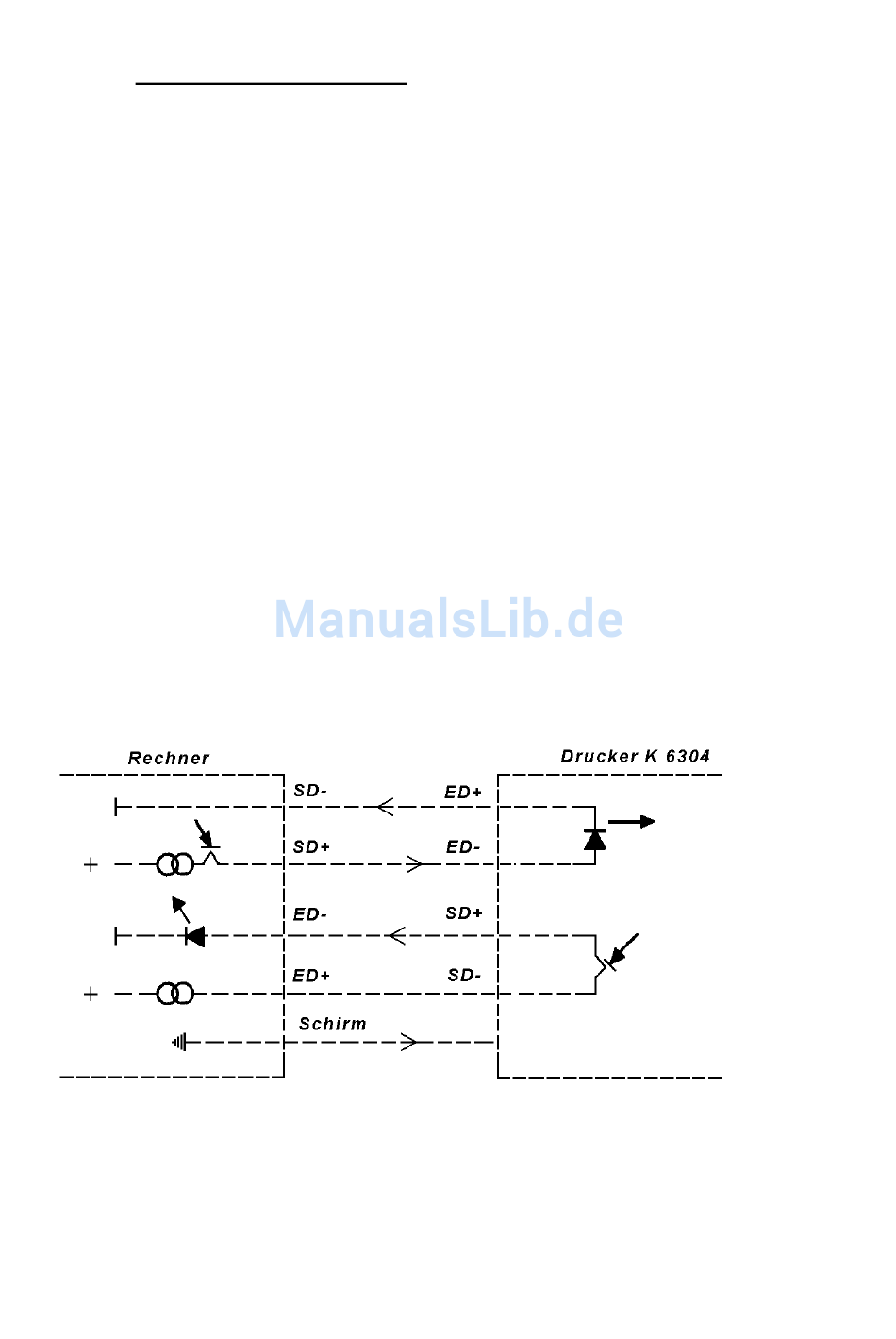

— Verbindungsschema im Passiv—Modus
SD
ED
ED
SD
— 14 —
