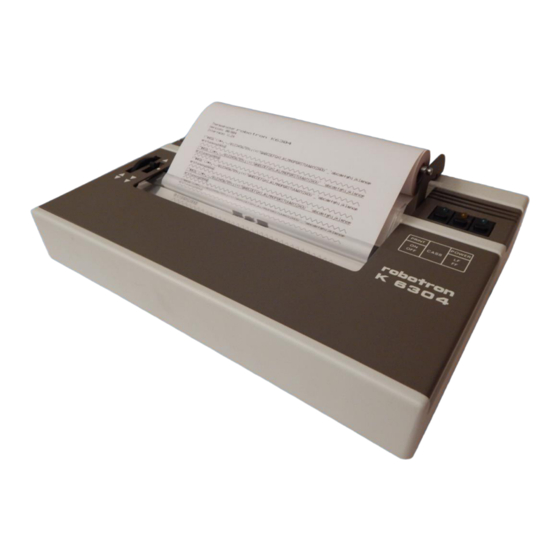

Inhaltszusammenfassung für Robotron K 6304
- Seite 1 K 6304 Centronics-Interface...
- Seite 2 Nachbau des Centronics-Interfaces für den Thermotransferdrucker K 6304 Viel Spaß bei Aufbau und Anwendung! SRN & Rollo November 2016 Autor: Rolf Weidlich Gestaltung und Layout: René Nitzsche Fotos und Grafiken: Rolf Weidlich, René Nitzsche Rollo, SRN 2016 ©...
-
Seite 3: Inhaltsverzeichnis
Betrieb am LLC2/AC1 ..............13 Betrieb am Z9001/KC87 ..............15 Anlage A – Steuercodes und Zeichensätze ........17 Steuercodes K 6304 ..............17 Zeichensatzeinstellung K 6304 ............18 Anlage B – Schalt- und Belegungspläne ..........19 Schaltplan – Nachbau ..............19 Schaltplan –... -
Seite 4: Vorbetrachtung
K 6304 – Centronics-Interface 1 Vorbetrachtung Zum handlichen Thermodrucker K 6304 gibt es standardmäßig nur ein V.24-Interface. Abbildung 1: V.24-Modul, innen. Quelle: www.robotrontechnik.de Durch den VEB Robotron Büromaschinenwerk Sömmerda wurden jedoch weitere Interfaces entwickelt, neben Commodore und IFSS auch ein Centronics-Modul. - Seite 5 K 6304 – Centronics-Interface Es gab wohl auch einige wenige industriell gefertigte „Prototypen“, welche in der DDR-Variante des K 6304 eingesetzt werden konnten. Diese Module besaßen einen EFS-Stecker an der Ausgangsseite. Abbildung 3: Centronics-Modul/EFS-Variante, innen. Quelle: unbekannt Einige gefertigte Module sind (zumindest „zum Ausverkauf“) auch in den Handel gelangt: „Ihrem Computer fehlt der dazugehörige Drucker?
-
Seite 6: Das Centronics-Interface
Rückmeldemöglichkeit) reicht diese abgespeckte Schnittstelle mit 8 Datenleitungen, /Strobe und Busy („Mini-Centronics“). Das /ACK-Signal wird dabei nicht benötigt. Das Centronics-Interface des K 6304 realisiert noch weitere Steuer- /Meldeleitungen, wenn auch nicht komplett (siehe dazu weiter unten im Folgenden). -
Seite 7: Anschluß
K 6304 – Centronics-Interface 2.2 Anschluß Es kommt ein normaler SUB-D25-Stecker zum Einsatz. Die Belegung entspricht dem Standard-Parallelport. Damit kann der Anschluß an den KC85/M021 oder an den Parallelport eines PC mit einem 1:1-Kabel erfolgen. Abbildung 5: SUB-D25-Stecker – Lage der Kontakte, Sicht auf das Modul... -
Seite 8: Änderungen Gegenüber Dem Original
36polige Amphenol-Buchse (dort Masse). Am SUB-D25- Stecker bleibt Pin 16 offen („INIT“=Eingangsleitung des Druckers, am K 6304 nicht verfügbar). Da der K 6304 kein „PE“-Signal sowie kein „/ERROR“ liefert, liegt Pin 12 des Nachbaus auf LOW und Pin 15 auf HIGH. Masse ist Pin 18...25. -
Seite 9: Aufbauhinweise
K 6304 – Centronics-Interface 2.4 Aufbauhinweise Platine Abbildung 6: Layout des Nachbaus des Centronics-Interfaces Stückliste D104, 7404, 74HCT04 Jumper/Lötbrücke DS8212D EFS-Buchse/3x10 pol. 1 kOhm SUB-D 25S (US/EU) Nur für die Export-Variante R2_4 Widerstandnetz 8x1 kOhm 10 kOhm V40098D C1-C4 47 nF, Keramik Eprom 2716 47 µF/10V, Elko, axial... -
Seite 10: Druckereinstellungen / Dil-Schalter
Normalerweise wird bei anderen Druckern der K63xx-Reihe mit Centronics- Interface an den „V.24-Baudraten-Schaltern“ eingestellt, wie die Signale INIT, SELECT IN und AUTO FEED zu verarbeiten sind. Am K 6304 stehen diese Leitungen nicht zur Verfügung. Diese Funktionen sind deshalb intern festgelegt: „ein“... -
Seite 11: Befehlsvorrat Und Zeichensatz
K 6304 – Centronics-Interface Die DIL-Schalter S6 und S7 sind am K 6304 mit Centronics-Interface ohne Funktion. Die übrigen Schalter entsprechen der Funktion mit V.24- Interface. 2.6 Befehlsvorrat und Zeichensatz Der K 6304 arbeitet mit EPSON-Steuercodes, realisiert jedoch im Gegensatz zum z.B. K 6313 nur eine Teilmenge. Die möglichen gültigen „4.1 Steuercodes K... -
Seite 12: Einsatzbeispiele
Ausführen...->cmd) kann z.B. die normale Bildschirmausgabe auf PRN umgelenkt werden. Nachfolgende Beispiele für den Druck einer Textdatei (TEST.TXT) und den eines Verzeichnisinhaltes. C:\>TYPE TEST.TXT >PRN C:\>DIR >PRN Listing 1: Drucken auf dem K 6304 über die CMD-Shell unter Windows XP... -
Seite 13: Betrieb Am Kc85/M021
Bild laden und anzeigen SHIFT+CLR drücken druckt Hardcopy auf K 6304 Abbildung 10: Hardcopy auf dem K 6304, gestartet aus Diashow 1.1 unter CAOS 4.5 3.3 Betrieb am Z1013 Der Einsatz am Z1013 wurde nicht getestet. Zu weiteren Informationen wird auf folgende Internet-Seite verwiesen. -
Seite 14: Betrieb Am Llc2/Ac1
K 6304 – Centronics-Interface 3.4 Betrieb am LLC2/AC1 Dem Einsatz des K 6304 (oder eines anderen Druckers) mit Centronics- Interface steht auch am LLC2/AC1 nichts im Wege, wenn dieser mit einer parallelen Schnittstelle (PIO2) ausgerüstet ist und ein entsprechendes Verbindungs-kabel angefertigt wurde. - Seite 15 Listing 2: Centronics-Druckertreiberroutine für den LLC2/AC1 Mit einem entsprechenden Druckertreiber ist natürlich auch bescheidener Grafikdruck auf dem K 6304 möglich. Die nachfolgende Abbildung zeigt einen Scan (Quelle: Rollo) eines Ausdruckes. Abbildung 11: HiRes-Grafik, gedruckt am LLC2, mit K 6304 und Centronics-Interface...
-
Seite 16: Betrieb Am Z9001/Kc87
Die SUB-D25-Buchse wurde gewählt, weil auch das Centronics-Interface für den K 6304 diese Steckverbinderart enthält (Anschluß per 1:1-Kabel). Pin 17 ist das /SELIN-Signal für andere Drucker (am K 6304 nicht belegt). V.P.: "EPSON" ist mein universeller Vollgrafik-Druckertreiber f. Centronics oder seriell über ein Druckermodul (V24) für diverse Drucker wie LX86, K6313, TD80 (K6304) und 24-Nadel-... - Seite 17 Programmauflistung mit DIR) erscheinen nun auch auf dem Drucker. Ein erneutes CTRL+P stoppt den Druck. Eine Bildschirmkopie (fertiger Inhalt) kann mit CTRL+N gedruckt werden. Ein Demobild (ZWINGER) für Pseudografik ist im MEGA-FLASH-MODUL enthalten. Abbildung 13: Pseudografik; gedruckt mit K 6304 am Z9001; Scan (Quelle: Rollo)
-
Seite 18: Anlage A - Steuercodes Und Zeichensätze
K 6304 – Centronics-Interface 4 Anlage A – Steuercodes und Zeichensätze 4.1 Steuercodes K 6304 Kommando HEX Wirkung Schriftarten SO oder 0Eh oder Einschalten Breitschrift ESC W 1 1Bh 57h 01h oder 1Bh 57h 49h DC4 oder 14h oder Ausschalten Breitschrift... -
Seite 19: Zeichensatzeinstellung K 6304
1Bh 55h n Einstellen uni- oder bidirektionaler Druck ESC @ 1Bh 40h Druckerinitialisierung Tabelle 7: Steuercodes (Quelle: K 6304 Manual, komplette Beschreibung siehe dort) 4.2 Zeichensatzeinstellung K 6304 Zeichensatz Version 004: mit Einrichtung Version 005: ohne Einrichtung Nummer für Thermoabschmelzband für Thermoabschmelzband... -
Seite 20: Anlage B - Schalt- Und Belegungspläne
K 6304 – Centronics-Interface 5 Anlage B – Schalt- und Belegungspläne 5.1 Schaltplan – Nachbau... -
Seite 21: Schaltplan - Original
K 6304 – Centronics-Interface 5.2 Schaltplan – Original... -
Seite 22: Belegungsplan - Nachbau
K 6304 – Centronics-Interface 5.3 Belegungsplan – Nachbau... -
Seite 23: Belegungsplan - Original
K 6304 – Centronics-Interface 5.4 Belegungsplan – Original... - Seite 24 Notizen...
- Seite 25 Notizen...
- Seite 28 Centronics-Interface Alte Computer by SRN...
