Deutsch; Systemübersicht - LevelOne NVR-0104 Handbuch

Deutsch

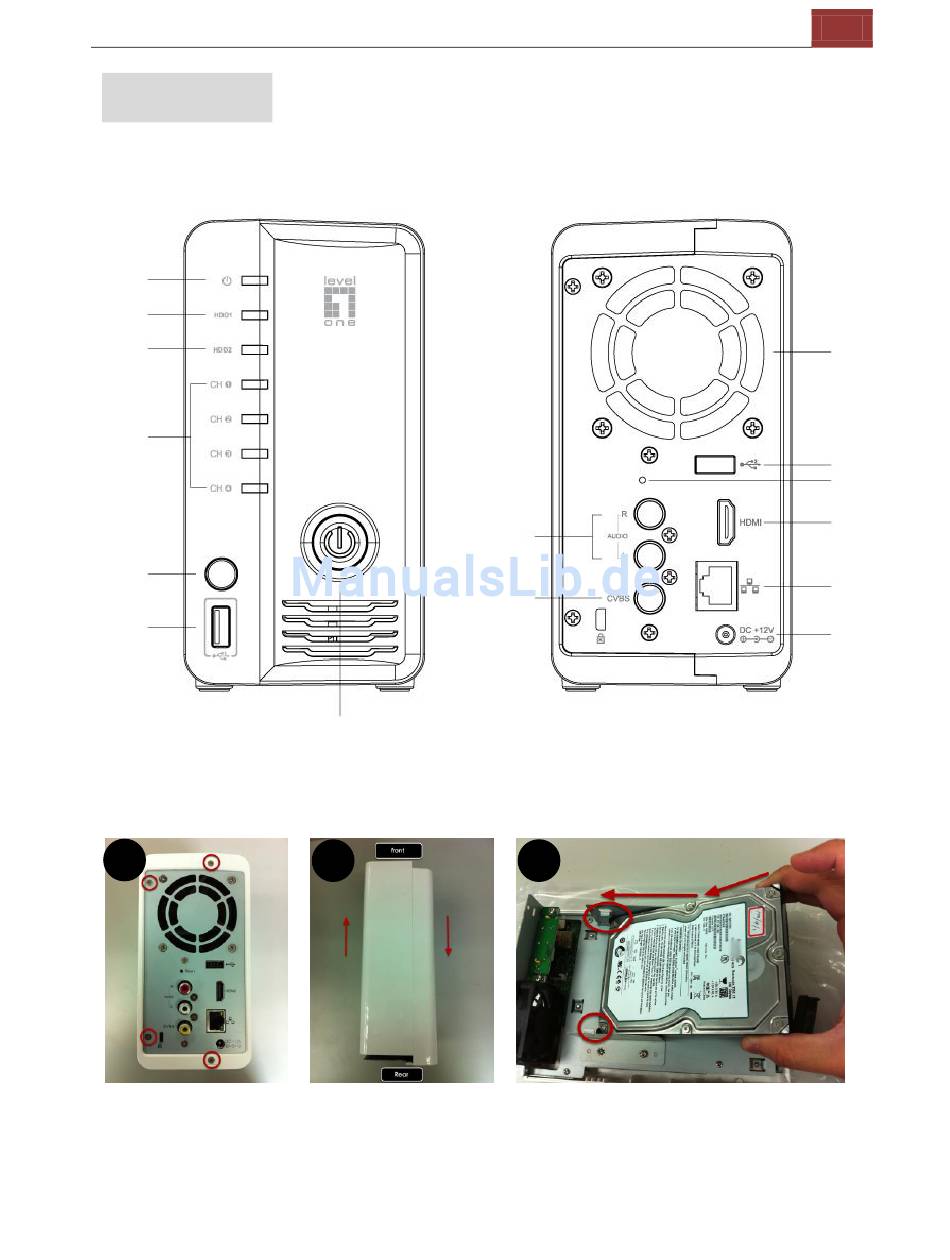

Systemü bersicht
Betriebs-LED
HDD1 LED
HDD2 LED
Kanal-LED
Remote Control
IR-Empfänger
USB-Anschluss
Festplatteninstallation
1
1. Schrauben an der Rückseite des NVR entfernen.
2. Gehäuse durch Aufschieben öffnen.
3. Festplatte wie im Foto gezeigt in den Einschub einsetzen.
Composite
Audio
Composite
Video
Ein-/Austaste
2
NVR-0104 Quick Installation Guide
3
11
Systemlüfter
USB-Anschluss
Reset-Taste
HDMI-Anschluss
Ethernet
Netzanschluss
