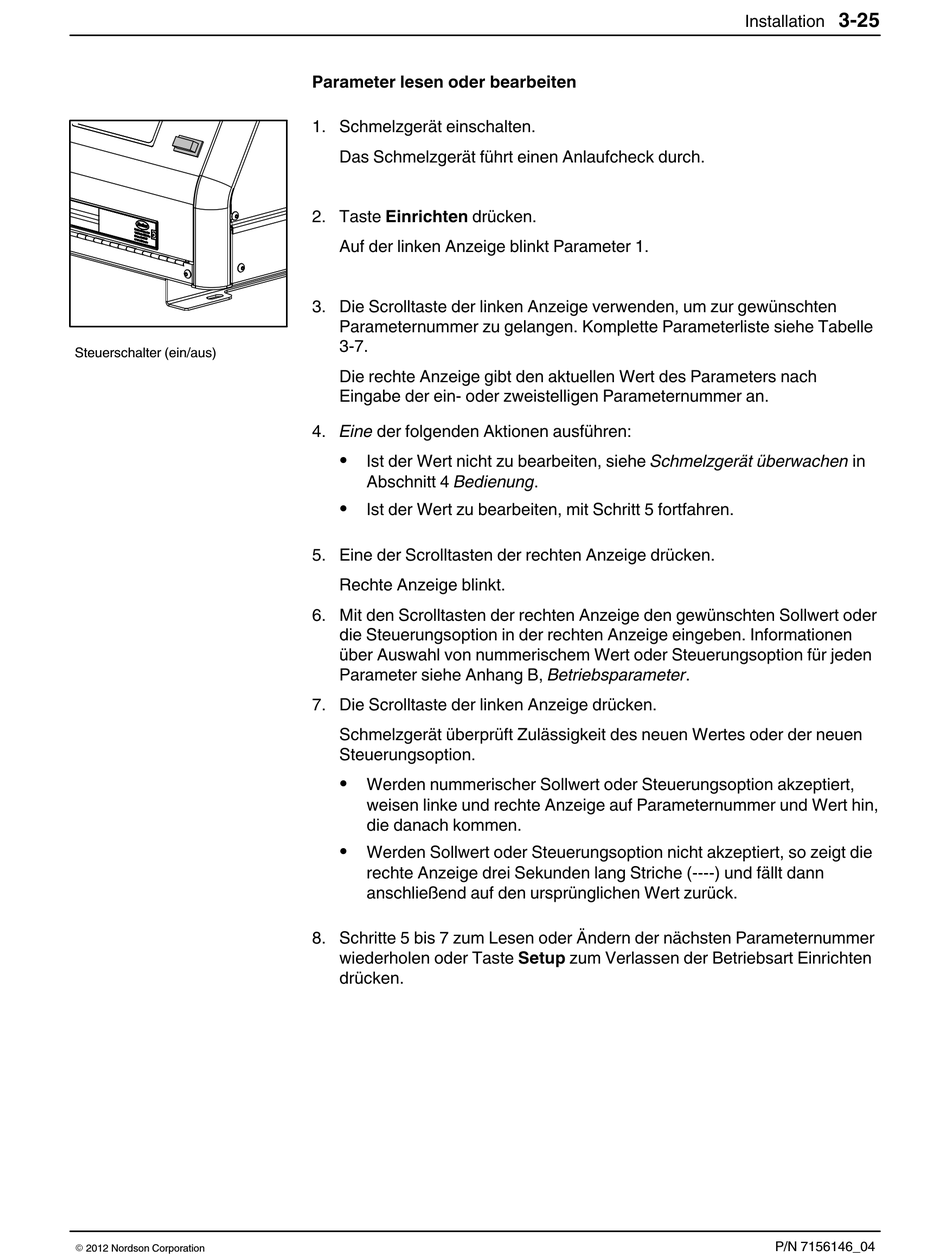

Nordson Mesa M4 Betriebsanleitung Seite 59

Steuerschalter (ein/aus)
E 2012 Nordson Corporation
Parameter lesen oder bearbeiten
1. Schmelzgerät einschalten.
Das Schmelzgerät führt einen Anlaufcheck durch.
2. Taste Einrichten drücken.
Auf der linken Anzeige blinkt Parameter 1.
3. Die Scrolltaste der linken Anzeige verwenden, um zur gewünschten
Parameternummer zu gelangen. Komplette Parameterliste siehe Tabelle
3‐7.
Die rechte Anzeige gibt den aktuellen Wert des Parameters nach
Eingabe der ein‐ oder zweistelligen Parameternummer an.
4. Eine der folgenden Aktionen ausführen:
S
Ist der Wert nicht zu bearbeiten, siehe Schmelzgerät überwachen in
Abschnitt 4 Bedienung.
S
Ist der Wert zu bearbeiten, mit Schritt 5 fortfahren.
5. Eine der Scrolltasten der rechten Anzeige drücken.
Rechte Anzeige blinkt.
6. Mit den Scrolltasten der rechten Anzeige den gewünschten Sollwert oder
die Steuerungsoption in der rechten Anzeige eingeben. Informationen
über Auswahl von nummerischem Wert oder Steuerungsoption für jeden
Parameter siehe Anhang B, Betriebsparameter.
7. Die Scrolltaste der linken Anzeige drücken.
Schmelzgerät überprüft Zulässigkeit des neuen Wertes oder der neuen
Steuerungsoption.
S
Werden nummerischer Sollwert oder Steuerungsoption akzeptiert,
weisen linke und rechte Anzeige auf Parameternummer und Wert hin,
die danach kommen.
S
Werden Sollwert oder Steuerungsoption nicht akzeptiert, so zeigt die
rechte Anzeige drei Sekunden lang Striche (----) und fällt dann
anschließend auf den ursprünglichen Wert zurück.
8. Schritte 5 bis 7 zum Lesen oder Ändern der nächsten Parameternummer
wiederholen oder Taste Setup zum Verlassen der Betriebsart Einrichten
drücken.
3‐25
Installation
P/N 7156146_04
