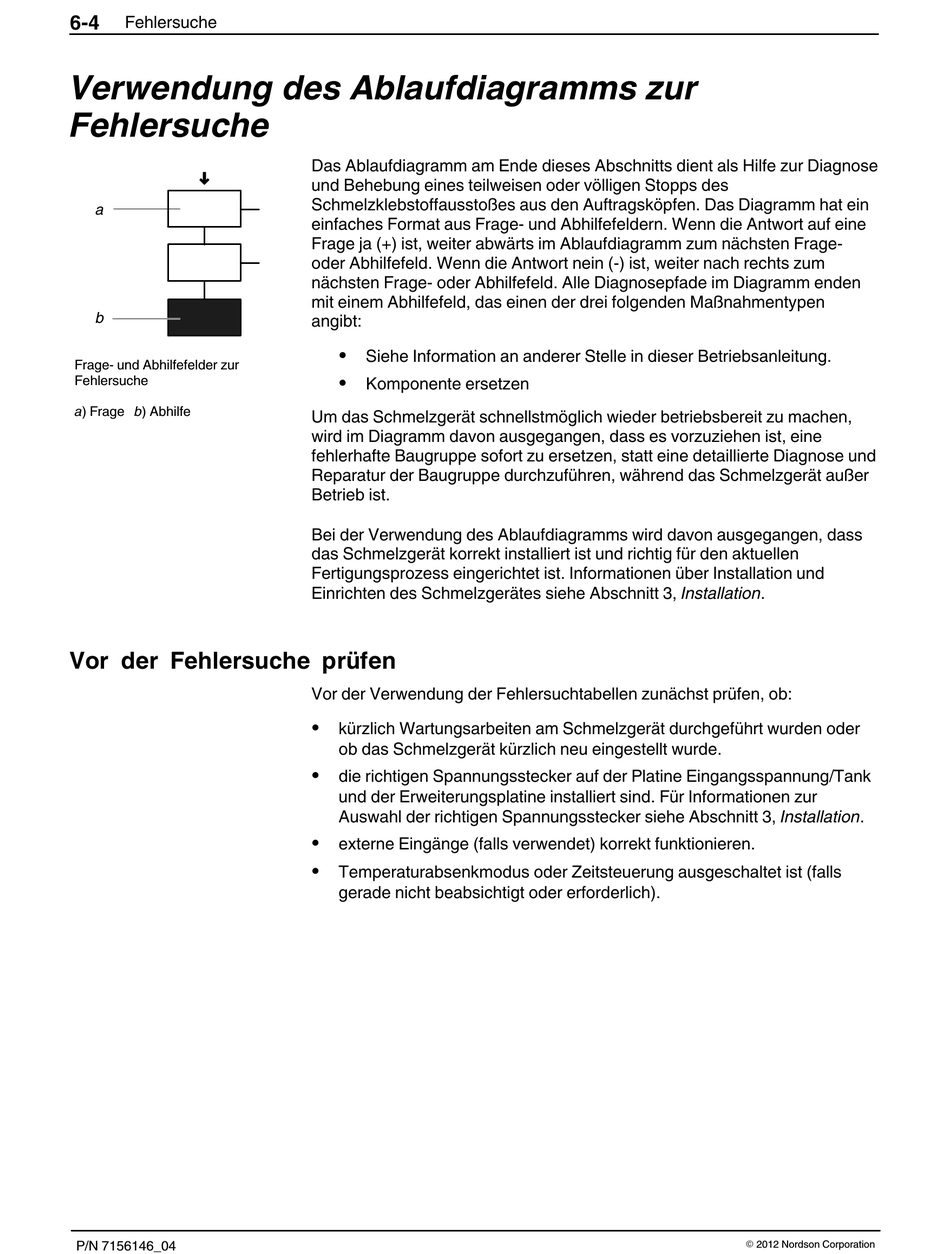

6‐4 Fehlersuche
Verwendung des Ablaufdiagramms zur
Fehlersuche
a
b
Frage- und Abhilfefelder zur
Fehlersuche
a) Frage b) Abhilfe
Vor der Fehlersuche prüfen
P/N 7156146_04
Das Ablaufdiagramm am Ende dieses Abschnitts dient als Hilfe zur Diagnose
und Behebung eines teilweisen oder völligen Stopps des
Schmelzklebstoffausstoßes aus den Auftragsköpfen. Das Diagramm hat ein
einfaches Format aus Frage- und Abhilfefeldern. Wenn die Antwort auf eine
Frage ja (+) ist, weiter abwärts im Ablaufdiagramm zum nächsten Frage‐
oder Abhilfefeld. Wenn die Antwort nein (-) ist, weiter nach rechts zum
nächsten Frage‐ oder Abhilfefeld. Alle Diagnosepfade im Diagramm enden
mit einem Abhilfefeld, das einen der drei folgenden Maßnahmentypen
angibt:
S
Siehe Information an anderer Stelle in dieser Betriebsanleitung.
S
Komponente ersetzen
Um das Schmelzgerät schnellstmöglich wieder betriebsbereit zu machen,
wird im Diagramm davon ausgegangen, dass es vorzuziehen ist, eine
fehlerhafte Baugruppe sofort zu ersetzen, statt eine detaillierte Diagnose und
Reparatur der Baugruppe durchzuführen, während das Schmelzgerät außer
Betrieb ist.
Bei der Verwendung des Ablaufdiagramms wird davon ausgegangen, dass
das Schmelzgerät korrekt installiert ist und richtig für den aktuellen
Fertigungsprozess eingerichtet ist. Informationen über Installation und
Einrichten des Schmelzgerätes siehe Abschnitt 3, Installation.
Vor der Verwendung der Fehlersuchtabellen zunächst prüfen, ob:
S
kürzlich Wartungsarbeiten am Schmelzgerät durchgeführt wurden oder
ob das Schmelzgerät kürzlich neu eingestellt wurde.
S
die richtigen Spannungsstecker auf der Platine Eingangsspannung/Tank
und der Erweiterungsplatine installiert sind. Für Informationen zur
Auswahl der richtigen Spannungsstecker siehe Abschnitt 3, Installation.
S
externe Eingänge (falls verwendet) korrekt funktionieren.
S
Temperaturabsenkmodus oder Zeitsteuerung ausgeschaltet ist (falls
gerade nicht beabsichtigt oder erforderlich).
