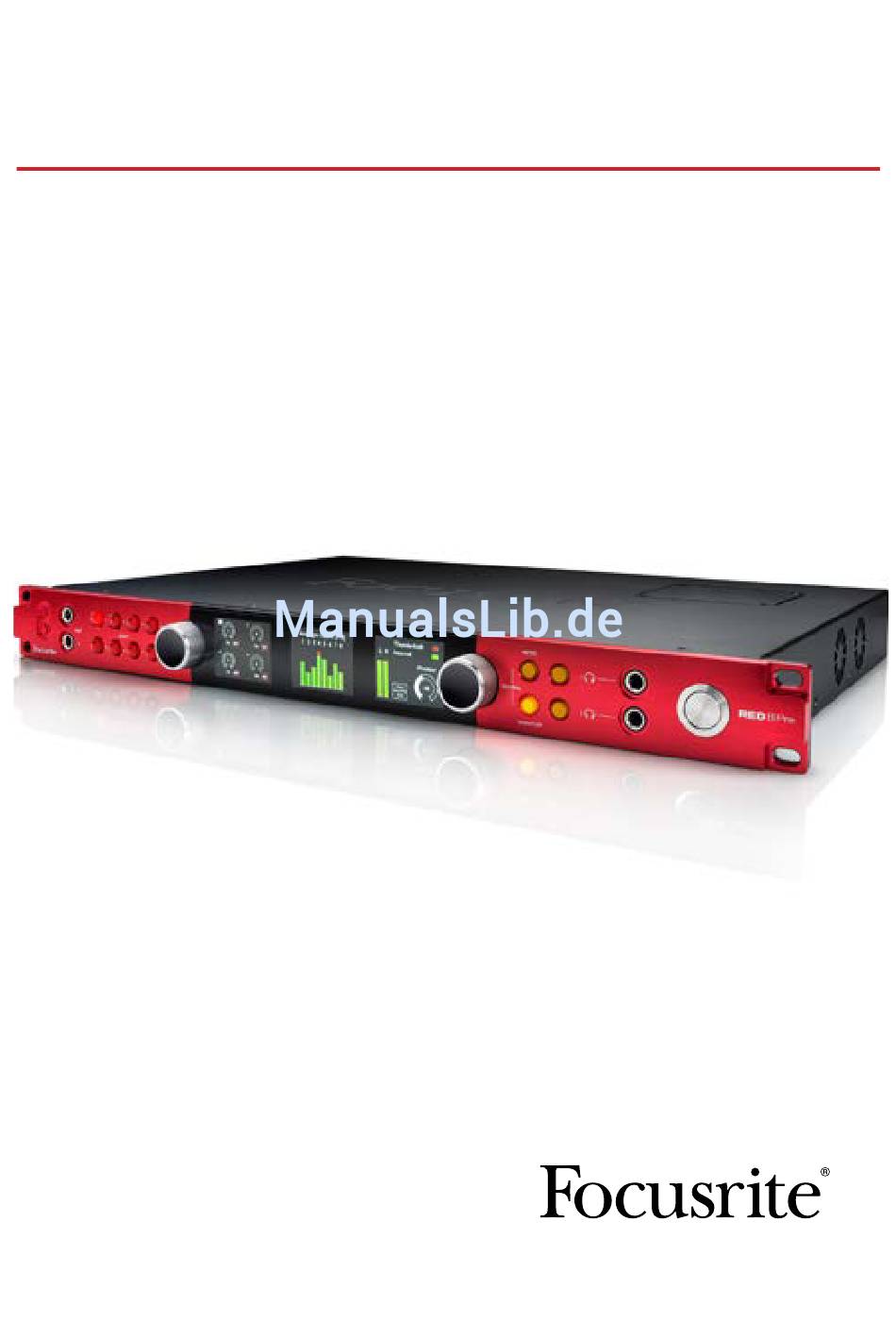

- Seite 1 Red 8Pre 64 Ein / 64 Aus Thunderbolt™ 2 Audio Interface – mit Pro Tools | HD und Dante™ Netzwerk Audio Konnektivität Bedienungsanleitung www.focusrite.com FFFA001459-01...
-
Seite 2: Inhaltsverzeichnis
Red 8Pre Kontrollen und Verbindungen ........ - Seite 3 Focusrite Red 8Pre Garantie und Wartung........
-
Seite 4: Über Diese Bedienungsanleitung
Über diese Bedienungsanleitung Diese Bedienungsanleitung gilt für das Red 8Pre Thunderbolt Interface. Sie bietet Informationen über die Installation und Bedienung des Geräts und darüber, wie es an ihr Heim, bzw. Studio-System angeschlossen werden kann. set inhalt • Red 8Pre Gerät •... -
Seite 5: Einführung
Vielen Dank für den Kauf von Focusrite Red 8Pre. Red 8Pre ist ein duales Thunderbolt™ & Pro Tools | HD Audio Interface und Vorverstärker, geeignet für ein breites Spektrum von Audio Integrationsanwendungen. Red 8Pre beinhaltet Mic, Line und Instrument Analogeingänge und 22 Analogausgänge, u.a. -
Seite 6: System Block Diagramm
System Block Diagramm GLO AL INST S L CT Focusrite MONITO Input Function Input Select Meters Output Control & Gain Monitor Instrument Headphones Analogue 1&2 Outputs Line 3-10 Mic/Line Analogue Line 11-18 Inputs Thunderbolt Line 9-16 9-16 Host Select Pro Tools... -
Seite 7: Red 8Pre Kontrollen Und Verbindungen
• Die Pegeltaste ruft das Wahlmenü für die Pegelmesser auf der ausgangsanzeige auf. • Die Monitortaste ordnet den ausgang-encoder den Monitor Lautsprecherfunktionen zu. Wenn die Pegel- und Monitortasten gleichzeitig gedrückt werden, wird das globale Red 8Pre Konfigurationsmenü aufgerufen, wo der Host, die Uhr, die Einschalt- und Netzwerkeinstellungen zugeordnet werden . -
Seite 8: Rückseite
• Der word Clock – eingang ermöglicht die Synchronisation zu Word Clock. • Der word Clock – ausgang bietet einen Ausgang von der gewählten System Clock Referenz. • Die loop synchronisation ein/aus Buchsen ermöglichen, dass Red 8Pre mit einer Standard Pro Tools System Ein/Aus Kette integriert werden kann. -
Seite 9: Physikalische Merkmale
Red 8Pre erfordert 1U der vertikalen Rack-Fläche und mindestens 360 mm an Rack-Tiefe für die Kabel. Red 8Pre wiegt 5,14 kg und bei Installationen in einem festen Bereich, wie z. B. in einem Studio, bieten die Rack-Befestigungen an der Vorderseite ausreichend Unterstützung. Wenn die Geräte jedoch in mobilen Situationen, wie z. -
Seite 10: Bedienung
BeDienung eingänge Red 8Pre besitzt die Kapazität bis zu sechzehn Analogeingänge, zwei unabhängige 8-Kanal ADAT Eingänge, einen 2-Kanal S/PDIF Eingang sowie 32 Dante Eingangskanäle aufzunehmen. (Des weiteren, wenn das Gerät im Thunderbolt Host Modus ist, kann ein internes 2-Kanal Loopback Signal als zusätzlicher Stereo Eingang hinzugefügt werden, siehe Seite 13 für Einzelheiten hierzu . -
Seite 11: Eingang Konfiguration
eingang Konfiguration Die Einstellungen für einen Eingangskanal, dessen Eingangsart und Type Line Funktionsoptionen, werden über das Konfigurationsmenü gewählt. +48V Phase • Zur Eingabe des Konfigurationsmenüs die Wahltaste des Kanals drücken und gedrückt halten. Um diesen Bildschirm zu verlassen, eine beliebige Kanalwahltaste Link drücken (oder den Eingang Encoder auf die „Zurück“... -
Seite 12: Encoder Toggle Funktion
Encoder Toggle Funktion Der Eingang Encoder kann programmiert werden, um eine beliebige Type Line Eingangsfunktion durch ein einmaliges Drücken zu betätigen (z. B. +48V ohne den Konfigurationsmenübildschirm einzugeben). Das kann z . B . Phase bei Experimenten mit der Mikrofon Phasenreglung sehr hilfreich sein . Um eine Funktion für den Eingang Encoder Umschalter zu wählen: Link Den Konfigurationsmenü... -
Seite 13: Digitale Eingänge
Rest des Netzwerks nicht beeinträchtigt, wenn die rote Schnittstelle nicht der Dante Grand Master ist . Bei einem Taktwechsel, entweder von der Frontblende oder von Focusrite Control, werden sowohl Preferred Master als auch External Clock eingestellt - dies schützt ein Netzwerk nicht vor einer bewussten Änderung der Taktquelle, die das... -
Seite 14: Überwachung
• Um den Lautstärkepegel des Kopfhörers einzustellen oder um die Dimmen oder Stummschaltung Funktion für den Ausgang zu aktivieren, drücken Sie eine der Kopfhörer wahltasten Siehe auch: Focusrite Control – Monitor Steuerung auf Seite 21 Zur Aktivierung und Programmierung der Dimmen und Stummschaltung Funktion Kopfhörer Wahltasten beziehen Sie sich bitte auf den „Stummschaltung und Dimmen“... -
Seite 15: Pegelanzeige
Network Inputs [9-16] Messer Quellenliste analoge ausgänge Focusrite PRIMARY PORT Focusrite Audio Engineering Ltd 16 analoge Ausgänge werden auf den zwei DB25 Mutterteilen auf der LINE IN LINE OUTPUTS 11-18 Rückseite bereitgestellt. Die analogen Ausgänge sind auf fester Verstärkung. 0 dBFS... -
Seite 16: Thunderbolt Verbindung
Verbindung Bestätigen Sie, dass die Red 8Pre Host Einstellung zu „Thunderbolt“ einstellt wurde. Siehe Global Host Einstellungen auf Seite 19 . Focusrite Zwei Thunderbolt 2 Verbindungen befinden sich auf der Rückseite. PRIM Schließen Sie es an den Host oder an die Kette mit Hilfe des Standard Thunderbolt-Kabels (eins wird mitgeliefert) an. -
Seite 17: Pro Tools Verbindung
Pro tools Verbindung Bestätigen Sie, dass die Red 8Pre Host Einstellung zu „Pro Tools“ eingestellt wurde. Siehe Global Host Einstellungen auf Seite 19 . Verbinden Sie beide hinteren PRIMÄR Anschlüsse mit einer Pro Tools | HDX Card mit Hilfe des Mini DigiLink Kabels. -
Seite 18: Pro Tools Einstellungen
Pro tools einstellungen • Von der Pro Tools Menüleiste gehen Sie zu: einstellungen Playback > engine . . . • Wählen Sie in dem aufgeklappten Playback engine Menü: entweder „HDX“ oder „HD Native“ für Ihr System. Die folgenden Schritte dienen als Option, können aber die Signalführung vereinfachen: •... -
Seite 19: Globale Einstellungen
Hinweis: Die Änderung der Host-Art verursacht einen Neustart des Geräts . Internal Monitor sync Wählt die Red 8Pre Synchronisationsquelle: Mute • Intern: wird intern erzeugt. Dies ist die Standardwahl . • Word Clock: wird über die BNC Word Clock Ein Verbindung Host und Sync Einstellungen erhalten. -
Seite 20: Focusrite Control
Steuerung über ein GUI. Siehe nächste Seite für Einzelheiten hierzu . Eingang Routing Da auf dem Red 8Pre mehr Kanäle als auf dem DAW Ein/Aus Maximum von 64 zur Verfügung stehen, ermöglicht das Eingang Routing die Neukonfiguration der Zuweisung eines Eingangskanals, damit jedes erforderliche Signal zur Verfügung gestellt werden kann, selbst wenn es bei höherer... -
Seite 21: Geräteeinstellungen Gui
Host Modus S/PDIF Quelle Pegel Quelle sync indikator: leuchtet auf, wenn Red 8Pre in einer gültigen Clock Quelle verriegelt ist. Kanal Verstärkung: stellt die Eingangsverstärkung auf die analogen Kanäle 1 – 8. Zum Ändern klicken und ziehen Kanal funktion: klicken, um die Eingangsfunktion zu wählen. Siehe Seite 11 für Funktionsbeschreibungen eingangsart: klicken, um die Eingangssignalart zu wählen. -
Seite 22: Eingang Routing
Bild unten werden die ADAT Eingänge 5-6 an die DAW Kanäle 1–2 geschickt. Das bedeutet, dass wenn die Eingänge 1–2 auf einem Track in einem DAW gewählt werden, die ADAT Eingänge 5-6 auf dem Red 8Pre aufgenommen werden. Jedes DAW Eingangskanalpaar kann unabhängig voneinander zugeordnet werden. -
Seite 23: Anhang
anhang anhang 1: steckerbelegung DB25 (AES59) Verbindung stecker signal Verbindungsart: DB25 Mutterteil Kanal 8 Gilt für: Mikrofon-Eingänge Kanal 8 – Analoger Line Eingang / Line Erde Ausgang Kanal 7 Kanal 7 – Erde Kanal 6 Kanal 6 – Erde Kanal 5 Kanal 5 Erde Kanal 4... -
Seite 24: Pro Tools Interface
Anhang 1: Verbindungsstecker Fortsetzung . . . Pro Tools Interface Verbindungsart: Mini DigiLink Steckdose Gilt für: PRIMÄR 1 und 2 BNC Verbindungen Verbindungsart: 75Ω BNC Steckdose für: WORD CLOCK EIN/AUS LOOP SYNC EIN/AUS Ethernet Verbindung Verbindungsart: RJ-45 Steckdose stecker Kat 6 Gilt für: Ethernet (Dante) -
Seite 25: Anhang 2: Standard Kanalzuweisung
anhang 2: standard Eingänge Ausgänge Kanalzuweisung Mic/Line-Umschaltung Monitor Mic/Line Kopfhörer 1 Samplefrequenz: 44,1 / 48 kHz Kopfhörer 2 Line Aus Line Ein S/PDIF Loopback ADAT 1 S/PDIF ADAT 1 ADAT 2 ADAT 2 Dante Dante Nicht verfügbar... -
Seite 26: Samplefrequenz: 88,2 / 96 Khz
Eingänge Ausgänge Anhang 2: Mic/Line-Umschaltung Monitor Standardkanalzuweisung Fortsetzung . . . Mic/Line Kopfhörer 1 Samplefrequenz: 88,2 / 96 kHz Kopfhörer 2 Line Aus Line Ein S/PDIF Loopback ADAT 1 S/PDIF ADAT 2 ADAT 1 Dante ADAT 2 Dante Nicht verfügbar... -
Seite 27: Samplefrequenz: 176,4 / 192 Khz
Anhang 2: Eingänge Ausgänge Standardkanalzuweisung Mic/Line-Umschaltung Monitor Fortsetzung . . . Mic/Line Kopfhörer 1 Samplefrequenz: 176,4 / 192 kHz Kopfhörer 2 Line Aus Line Ein S/PDIF Loopback ADAT 1 ADAT 2 S/PDIF Dante ADAT 1 ADAT 2 Dante Nicht verfügbar Nicht verfügbar... -
Seite 28: Anhang 3: Air Informationen
anhang 3: air informationen „Air“ ist die Bezeichnung, die wir der Klangsignatur des klassischen Transformators, dem ISA Vorverstärker, geben. Unsere Kunden sprachen erstmals hiervon als eine einfache Beschreibung für das, was der ISA Vorverstärker ihren Tonaufnahmen hinzufügte. Die drei wesentlichsten Attribute des Transformators Designs, die diesen sog. -
Seite 29: Leistung Und Spezifikationen
leistung unD sPezifiKationen Mikrofon-eingänge Verstärkungsbereich 0-8 to 63 dB in 1dB Schritten Maximaler Eingangspegel +19 dBu Eingangsimpedanz 6,2 kΩ, elektronisch balancierter Air Modus: 2.2 kΩ Dynamikbereich 119 dB „A“: gewichtete (typische), minimale Verstärkung 20 Hz – 35 kHz ±0,2 dB Air Modus: 2dB Steigerung bei 10 kHz und -2 dB bei 20 kHz (Ref. -
Seite 30: Monitor Ausgänge
Monitor ausgänge Maximaler +18 dBu 0 dBFS Ausgangspegel Dynamikbereich 120 dB (A-gewichtet) Frequenzgang 20 Hz - 35 kHz, +/- 0,2 dB THD + N (Klirrfaktor) 0,0012% Kopfhörer-ausgänge Maximaler +16 dBu Ausgangspegel Dynamikbereich 114 dB (A-gewichtet) Frequenzgang 20 Hz - 20 kHz, +/- 0,2 dB THD + N (Klirrfaktor) 0,018% Ausgangsimpedanz... -
Seite 31: Stromversorgung
Maße Höhe 44 mm / 1,73” [1RU] Breite 483 mm / 19” Tiefe 340 mm / 13,4” gewicht Gewicht 5,14 kg / 11.33 lbs stromversorgung Intern, 100 - 240 V, 50/60 Hz, Verbrauch 65 W... -
Seite 32: Focusrite Red 8Pre Garantie Und Wartung
Tel (UK): +44 (0)1494 462246 Tel (USA): +1 (310) 322-5500 fehlersuche Falls Sie etwaige Probleme mit Ihrem Red 8Pre Gerät haben sollten, empfehlen wir in erster Linie, dass Sie sich an die Unterstützung des Kundendiensts (Support Answerbase) wenden unter: https:// support.focusrite.com...
