VOLTCRAFT QCP-2400 Bedienungsanleitung

BEDIENUNGSANLEITUNG

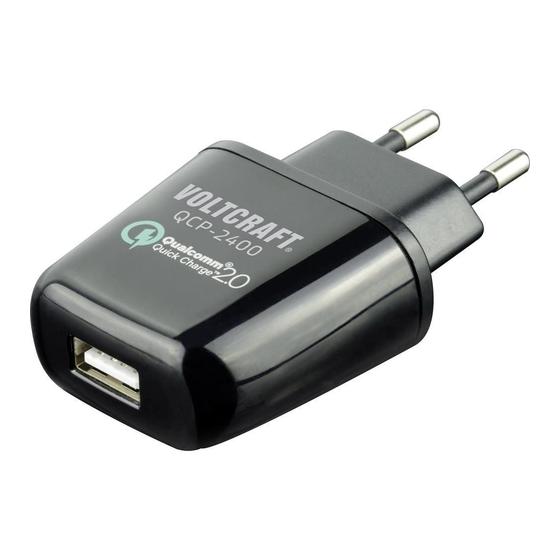

QCP-2400 USB-LADEGERäT
BEST.-NR.: 1389716
BESTImmUNGSGEmäSSE VERwENDUNG
Das Produkt eignet sich zum Aufladen und zum Betrieb von USB-Geräten. Es wurde
speziell zum Laden von Geräten mit Qualcomm
Verringern der Ladezeit entwickelt. Das Produkt besitzt einen intelligenten Chip, der in der
Lage ist, die Nennspannung des angeschlossenen Geräts festzustellen, um das originale
Ladegerät des Geräts zu simulieren, wodurch ein effizienterer Ladevorgang möglich ist.
Die Stromversorgung erfolgt über eine haushaltsübliche Netzsteckdose. Das Produkt ist
überstrom- und überspannunggeschützt sowie kurzschlussfest. Das Produkt darf nur in
trockenen Innenräumen betrieben werden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie dieses Produkt nicht umbauen
und/oder verändern. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung
dieses Produkts. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand,
elektrischer Schlag usw. verbunden. Lesen Sie die Anweisungen sorgfältig und bewahren Sie
sie auf. Geben Sie dieses Produkt nur zusammen mit seiner Bedienungsanleitung an Dritte
weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Qualcomm ist ein eingetragenes Warenzeichen von Qualcomm Incorporated. Qualcomm
Quick Charge ist ein Warenzeichen von Qualcomm Incorporated.
LIEfERUmfANG
• USB-Ladegerät
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite produktinfo.conrad.com in
einem Browser oder scannen Sie den rechts abgebildeten
QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und
geben Sie dann die entsprechende Bestellnummer in das
Suchfeld ein. Nach dem Start des Suchvorgangs können
Sie die gefundenen Dokumente herunterladen.
SIChERhEITShINwEISE
Lesen Sie die Bedienungsanweisungen aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine haftung. Außerdem erlischt in solchen fällen die
Gewährleistung/Garantie.
a) Personen / Produkt
• Das Gerät ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von
Kindern und Haustieren auf.
• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Es könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter
Sonneneinstrahlung, starken Stößen, hoher Luftfeuchtigkeit, Nässe und
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Beschädigungen aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie außerdem die Sicherheits- und Gebrauchsanleitungen anderer
Geräte, die mit dem Produkt verbunden sind.
• Schalten Sie das angeschlossene Gerät vor Anschluss und Abstecken immer aus.
VERSION 11/15
Quick Charge 2.0 Technologie zum
® TM
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Trennen Sie das Produkt bei Nichtgebrauch von der Steckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker des
Produkts aus der Steckdose.
• Fassen Sie den Netzstecker niemals mit nassen Händen an.
• Das Produkt wird während des Betriebs heiß. Sorgen Sie für eine ausreichende
Belüftung und decken Sie das Produkt niemals während des Betriebs ab.
• Schließen Sie den USB-Ausgang nicht kurz.
• Betreiben Sie das Produkt und die angeschlossenen Geräte niemals
unbeaufsichtigt.
b) Verschiedenes
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie Fragen zum ordnungsgemäßen Anschluss oder Betrieb des Produkts haben,
oder sollten sich weitere Fragen ergeben, die in der Bedienungsanleitung nicht beantwortet
werden, zögern Sie nicht, sich an unseren technischen Support oder einen fachkundige
Dritten zu wenden.
INBETRIEBNAhmE
Schalten Sie immer das anzuschließende Gerät aus, bevor Sie es mit dem
USB-Anschluss verbinden.
Achten Sie auf eine korrekte Verbindung. Sollte das Ladegerät nicht korrekt
angeschlossen sein, kann es sich überhitzen, einen elektrischen Schlag oder
ein feuer verursachen.
Verwenden Sie aus Sicherheitsgründen das Original-USB-Kabel Ihres Geräts
für den Anschluss an das Ladegerät.
Achten Sie darauf, dass Ihr Gerät für die Anschlusswerte des Produkts
geeignet ist (siehe technische Daten)
Der Ausgangsstrom des USB-Anschlusses darf nicht mehr als 2400 mA betragen.
Für eine Schnellladung muss Ihr Gerät über die Qualcomm Quick Charge 2.0
Technologie verfügen.
1. Verbinden Sie das ausgeschaltete USB-Gerät mit dem Produkt.
2. Schließen Sie das Produkt an eine haushaltsübliche Netzsteckdose an.
3. Das USB-Gerät wird nun aufgeladen. Falls Sie das USB-Gerät in Betrieb nehmen wollen,
können Sie dieses nun einschalten.
4. Schalten Sie das USB-Gerät aus, bevor Sie das Produkt von der Steckdose trennen.
5. Ziehen Sie nach der Benutzung des Ladegeräts den Netzstecker aus der Steckdose.
REINIGUNG
Trennen Sie das Produkt von der Netzsteckdose, bevor Sie es reinigen. Verwenden Sie ein
trockenes, faserfreies Tuch zur Reinigung des Produkts.
ENTSORGUNG
Elektronische Geräte sind recycelbar und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz.
TEChNISChE DATEN
Eingangsspannung/-strom .................... 100 – 240 V/AC, 50/60 Hz, max. 350 mA
Ausgangsspannung/-strom ................... 5 V/DC, max. 2400 mA oder
Kompatibilität ........................................ Qualcomm Quick Charge 2.0-Spezifikation
Betriebsbedingungen ............................ 0 bis +40 °C, 10 – 90 % rF (nicht kondensierend)
Lagerbedingungen ................................ -10 bis +55 °C, 5 – 95 % rF (nicht kondensierend)
Abmessungen (L × B × H) .................... 81 × 46 × 24 mm
Gewicht ................................................. 47 g
Impressum
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Jede Art der Vervielfältigung, z.B. durch Kopieren, Mikroverfilmung oder Aufnahme mit
elektronischen Datenverarbeitungssystemen, darf nur mit vorheriger, schriftlicher Zustimmung durch den Herausgeber erfolgen. Der Neudruck,
ganz oder teilweise, ist verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
© Copyright 2015 by Conrad Electronic SE.
9 V/DC, max. 1670 mA oder
12 V/DC, max. 1250 mA
V1_1115_02-ETS-mkde
