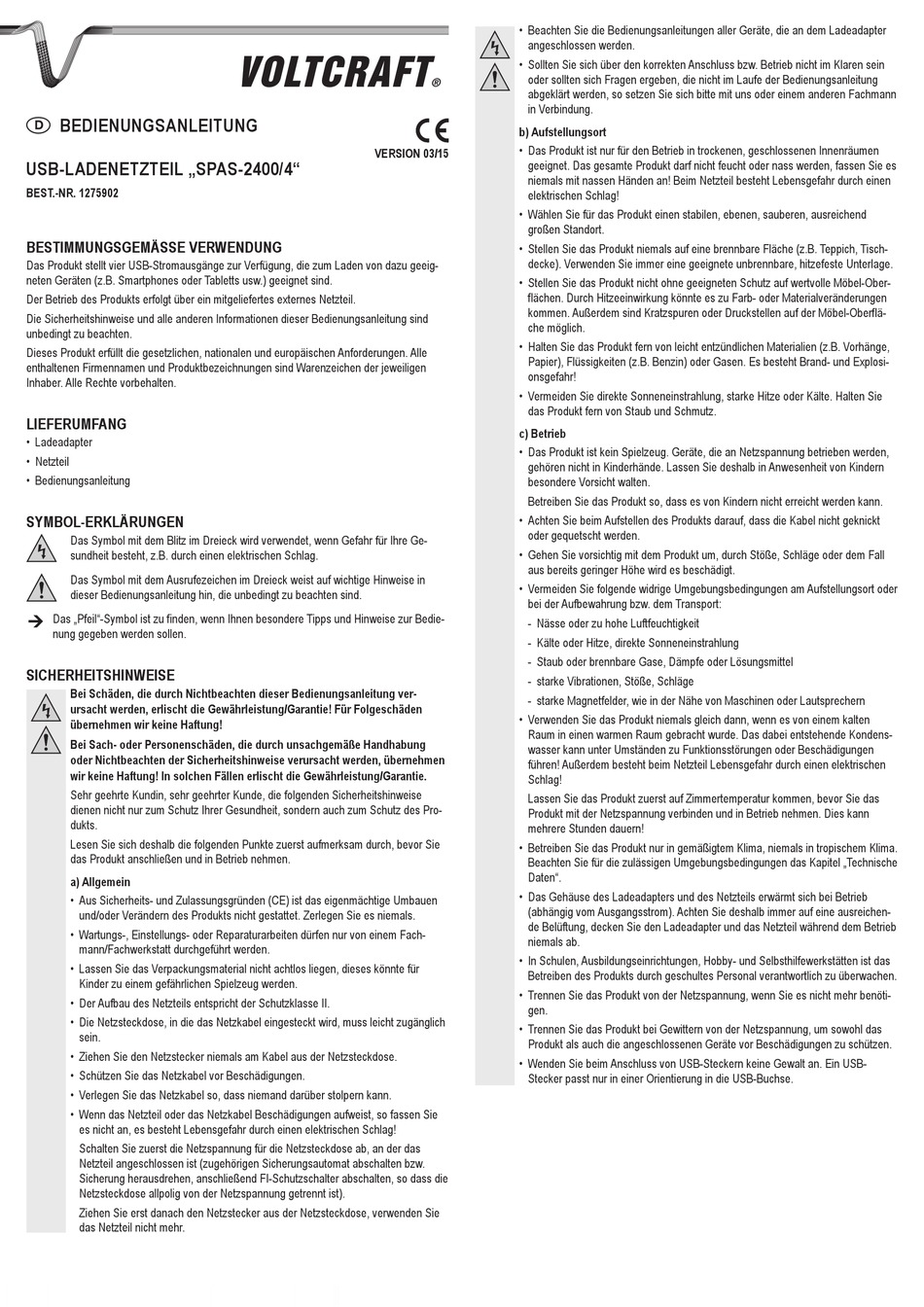

BEDIENUNGSANLEITUNG
D
USB-LADENETZTEIL „SPAS-2400/4"
BEST.-Nr. 1275902
BESTImmUNGSGEmäSSE VErwENDUNG
Das Produkt stellt vier USB-Stromausgänge zur Verfügung, die zum Laden von dazu geeig-
neten Geräten (z.B. Smartphones oder Tabletts usw.) geeignet sind.
Der Betrieb des Produkts erfolgt über ein mitgeliefertes externes Netzteil.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind
unbedingt zu beachten.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
LIEFErUmFANG
• Ladeadapter
• Netzteil
• Bedienungsanleitung
SYmBOL-ErKLärUNGEN
D as Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Ge-
sundheit besteht, z.B. durch einen elektrischen Schlag.
D as Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
D as „Pfeil"-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedie-
nung gegeben werden sollen.
SICHErHEITSHINwEISE
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!
B ei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
S ehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheitshinweise
dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Pro-
dukts.
L esen Sie sich deshalb die folgenden Punkte zuerst aufmerksam durch, bevor Sie
das Produkt anschließen und in Betrieb nehmen.
a) Allgemein
• A us Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.
• W artungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fach-
mann/Fachwerkstatt durchgeführt werden.
• L assen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Der Aufbau des Netzteils entspricht der Schutzklasse II.
• D ie Netzsteckdose, in die das Netzkabel eingesteckt wird, muss leicht zugänglich
sein.
• Z iehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.
• S chützen Sie das Netzkabel vor Beschädigungen.
• V erlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
• W enn das Netzteil oder das Netzkabel Beschädigungen aufweist, so fassen Sie
es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag!
S chalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das
Netzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw.
Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die
Netzsteckdose allpolig von der Netzspannung getrennt ist).
Z iehen Sie erst danach den Netzstecker aus der Netzsteckdose, verwenden Sie
das Netzteil nicht mehr.
• B eachten Sie die Bedienungsanleitungen aller Geräte, die an dem Ladeadapter
angeschlossen werden.
• S ollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein
oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung
abgeklärt werden, so setzen Sie sich bitte mit uns oder einem anderen Fachmann
in Verbindung.
b) Aufstellungsort
• D as Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
VErSION 03/15
geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es
niemals mit nassen Händen an! Beim Netzteil besteht Lebensgefahr durch einen
elektrischen Schlag!
• W ählen Sie für das Produkt einen stabilen, ebenen, sauberen, ausreichend
großen Standort.
• S tellen Sie das Produkt niemals auf eine brennbare Fläche (z.B. Teppich, Tisch-
decke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage.
• S tellen Sie das Produkt nicht ohne geeigneten Schutz auf wertvolle Möbel-Ober-
flächen. Durch Hitzeeinwirkung könnte es zu Farb- oder Materialveränderungen
kommen. Außerdem sind Kratzspuren oder Druckstellen auf der Möbel-Oberflä-
che möglich.
• H alten Sie das Produkt fern von leicht entzündlichen Materialien (z.B. Vorhänge,
Papier), Flüssigkeiten (z.B. Benzin) oder Gasen. Es besteht Brand- und Explosi-
onsgefahr!
• V ermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie
das Produkt fern von Staub und Schmutz.
c) Betrieb
• D as Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden,
gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• A chten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt
oder gequetscht werden.
• G ehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• V ermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder
bei der Aufbewahrung bzw. dem Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Kälte oder Hitze, direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen, Stöße, Schläge
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• V erwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten
Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondens-
wasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen
führen! Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen
Schlag!
L assen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie das
Produkt mit der Netzspannung verbinden und in Betrieb nehmen. Dies kann
mehrere Stunden dauern!
• B etreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem Klima.
Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische
Daten".
• D as Gehäuse des Ladeadapters und des Netzteils erwärmt sich bei Betrieb
(abhängig vom Ausgangsstrom). Achten Sie deshalb immer auf eine ausreichen-
de Belüftung, decken Sie den Ladeadapter und das Netzteil während dem Betrieb
niemals ab.
• I n Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das
Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
• T rennen Sie das Produkt von der Netzspannung, wenn Sie es nicht mehr benöti-
gen.
• T rennen Sie das Produkt bei Gewittern von der Netzspannung, um sowohl das
Produkt als auch die angeschlossenen Geräte vor Beschädigungen zu schützen.
• W enden Sie beim Anschluss von USB-Steckern keine Gewalt an. Ein USB-
Stecker passt nur in einer Orientierung in die USB-Buchse.
