AS3035
Steuerung und Überwachung von Kühltürmen
Bedienungsanleitung
Softwareversion 1.06
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EWS AS3035

  • Seite 1 AS3035 Steuerung und Überwachung von Kühltürmen Bedienungsanleitung Softwareversion 1.06...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Funktionsbeschreibung .......................…. Abbildung ............................…. Messwerte und Funktionswiedergabe ..................…. 4 LED-Signalleuchten….…..……………………………………………………………………………. 4 LCD-Display………….…..………….………………………………………………………………… Erste Zeile……..……………..…………………………………………………………………. 4 Zweite Zeile….……………..…..………………………………………………………………. Manuelle Ansteuerung..................………………………. 5 Ausgänge testen ……………………………..………………………………………………………… 5 Die Informationstaste................……………………….……… 6 Schaltmodus Eingänge..………………………………………………………………………………. 6 Schaltmodus Ausgänge….……………………………………………………………………………. 6 Kundendienstnummer………………………………………….………………………………………. 6 Softwareversion….……………………………………………………………………………………... 6 Zellkonstante / Temperatur…..…………………………….………………………………………. 7 Kumulativer Wasserzähler……..…………………………….………………………………………..
  • Seite 3 Programmierbare Funktionen – Ausgänge...…...…..………………….……………………….. 19 Programmierbare Funktionen – Eingänge..…………………………………………………. 20 Wechseldosierung……………..……………….…….…………………………………………… 21 Dosierung 1..…………………………..…………………………..………....……… 21 Dosierung 2..…..…………………………..………………………….………………………..22 Das akustische Signal………...……………………..……………………..……………………… 24 Das Alarmrelais..…………...….…………..……………………………..……………………… 24 Codezahl......…………...…..…………………………….……………………….. 25 Abnahme Impuls....…………...…..…………………………….……………………….. 25 Schaltbild AS3035…..................…………………………… 26 Technische Daten….................……………………………… 27 Declaration of conformity ...........…………….………………….…………… 28...
  • Seite 4: Funktionsbeschreibung

    AS3035 Funktionsbeschreibung Funktionsbeschreibung Das Steuerungsmodul AS3035 (Wandaufbau) wurde für die vollautomatische Überwachung und Steuerung von Kühlturmanlagen entwickelt. Mit der zusätzlich erhältlichen Steckplatte IF2030 kann die Steuerung um einen weiteren programmierbaren Eingang sowie um zwei programmierbare Ausgänge erweitert werden. Mit der Steckplatte IF2030 kann ein zusätzliches Eingangsventil gesteuert werden, das für die Zufuhr von Frischwasser in den Kühlkreislauf vorgesehen ist.
  • Seite 5: Leitfähigkeitsmessung

    AS3035 Funktionsbeschreibung Leitfähigkeitsmessung Die Überschreitung des Grenzwertes wird bei Die Steuerung ist mit einem Gerät zur Bedarf über ein Alarmrelais oder ein Messung der Leitfähigkeit ausgerüstet. Damit akustisches Signal angezeigt. wird die Leitfähigkeit des Wassers im Kühlkreislauf gemessen und überprüft.
  • Seite 6: Abbildung

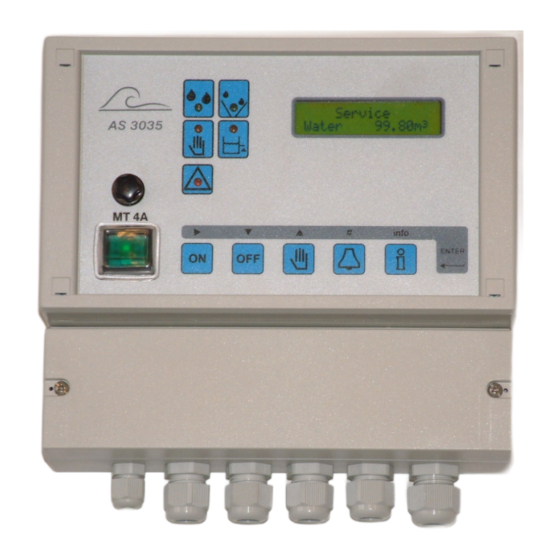

    AS3035 Abbildung Abbildung Wandaufbau Betrieb LM1 45.02uS/cm MT 4A Enter 1 LED: Absalzen 6 Hauptsicherung 11 Taste: Nullstellung 2 LED: Wasserzähler 7 Hauptschalter 12 Taste: Informationen 3 LED: Dosierbehälter leer 8 Taste: EIN 13 Taste: Programmieren 4 LED: Manuelle Ansteuerung...
  • Seite 7: Led-Signalleuchten

    AS3035 Messwerte und Funktionswiedergabe Messwerte und Funktionswiedergabe LED-Signalleuchten Farbige Signalleuchten zeigen die wichtigsten Vorgänge an. Wasserzähler (grün) Absalzen (grün) Manuelle Ansteuerung (orange) Waterzähler Absalzen Dosierbehälter 1 oder 2 leer (orange) Alarm (rot) Handbedienung Dosierbehälter Weitere Informationen werden im LCD-Display angezeigt.
  • Seite 8: Manuelle Ansteuerung

    AS3035 Manuelle Ansteuerung Manuelle Ansteuerung Die Ausgänge können bei Bedarf manuell gesteuert werden. Um in den manuellen Betrieb zu wechseln, 3 Sekunden lang auf diese Taste drücken: Bestätigung Steckplatte ausgerüstet, zeigt das Display “IV” Das System fordert Sie auf, den Wechsel in an.
  • Seite 9: Die Informationstaste

    AS3035 Informationen Info-Anzeigen Mit Hilfe der Informationstaste können Sie eine Vielzahl von Daten und Informationen abrufen. Mögliche Änderungen an den Einstellungen werden im Abschnitt “Programmieren” beschrieben. Über die Informationstaste selbst kann ausschließlich die Telefonnummer für den Kundendienst geändert werden. Drücken Sie die Informationstaste mit dem folgenden Symbol: .
  • Seite 10: Zellkonstante / Temperatur

    AS3035 Informationen Zellkonstante und Temperatur Zellkonst./Temp Dosierausgang 2 10m3 5.0m3 15m C1=0.10/cm 25°C Über eine Menge gesteuerte Dosierung. Die in Programmierschritt 1.2 eingegebene Die folgenden Daten werden der Reihe nach Zellkonstante und die in Programmierschritt angezeigt: 2.1 eingegebene Wassertemperatur werden Die programmierte Menge, die verbleibende angezeigt.
  • Seite 11: Fehlermeldungen

    AS3035 Fehlermeldungen Fehlermeldungen Bestimmte Situationen können über spezielle Fehlermeldungen im LCD-Display angezeigt werden. Diese Fehlermeldungen müssen vorab programmiert werden. Außerdem kann ein Alarmrelais und/oder ein akustisches Signal eingeschaltet werden. Wenn Alarmrelais und/oder akustisches Signal bereits programmiert wurden, können diese Funktionen mit der Taste ein- und ausgeschaltet werden.
  • Seite 12: Signal "Spannungsausfall

    AS3035 Fehlermeldungen Signal “Spannungsausfall” Signal “Stop” Signal Signal Spannungsausfall Stop Die Steuerung wurde von der Netzspannung Diese Meldung erscheint im Display wenn den getrennt oder ausgeschaltet. Stopeingang aktiviert ist und im Schritt 12 aktiviert für ein Alarm. WICHTIGER HINWEIS ! Bei einem Spannungsausfall werden alle programmierten Werte gespeichert.
  • Seite 13: Eingänge

    AS3035 Eingänge Eingänge Die Eingänge “Wasserzähler” und “Dosierbehälter 1 leer“ sind standardmäßig vorhanden. Die Eingänge “Absalzen verriegelt”, “Dosierbehälter 2 leer” und “Stop“ sind programmierbaren Funktionen für die Eingänge “LL“ und “DT2“. Die Steuerung kann auf Wunsch zusätzlich (Steckplatte IF2030) mit einem Niveauregler ausgerüstet werden, der zur Steuerung des Eingangsventils dient.
  • Seite 14: Ausgänge

    AS3035 Ausgänge Ausgänge Die Ausgänge “Absalzventil” und “Dosieren 1“ sind standardmäßig vorhanden. Der Ausgang “OUT1” steht für die Funktionen “Alarm” oder “Dosierung 2” zur Verfügung. Die Steuerung kann zusätzlich (Steckplatte IF2030) mit einem Eingangsventil ausgerüstet werden. In Programmierschritt 7.4 wird festgelegt, ob die Funktionen eingeschaltet sind und unter Spannung stehen.
  • Seite 15: Uhrzeit

    AS3035 Uhrzeit / Sprache Uhrzeit Sprachmenü Drücken Sie die Taste “OFF”. In der unteren Drücken Sie etwa 5 Sekunden lang auf die Zeile wird die aktuelle Uhrzeit angegeben. Taste “Enter” (Eingabe). Im Display wird folgende Meldung angezeigt: Uhrzeit Achtung! Mo 12:00 Programmänderung...
  • Seite 16: Programmieren

    AS3035 Programmieren Programmieren Allgemeine Einführung Wenn in Programmierschritt 13 ein Kode Die Steuerung wird bei der Inbetriebnahme auf eingegeben wurde, müssen Sie vor Abrufen die Arbeitsdaten der Anlage eingestellt. Dazu des Programmiermodus mit Hilfe der Tasten werden die entsprechenden Ausgangsdaten und # einen Kode eingeben.
  • Seite 17: Absalzung / Leitfähigkeitsmessung

    AS3035 Programmieren 1. Absalzung / Leitfähigkeitsmesser Start Schritt Nr: Geben Sie die gewünschten Parameter für die Absalzung an. = Wasserzähler (Volumen) = Leitfähigkeit = Wasserzähler und Leitfähigkeit Schritt Nr: Konstante 0.10 cm-1 In Übereinstimmung mit der zu messenden Leitfähigkeit des Wassers sollte eine Sonde mit angepasster Zellkonstante gewählt werden.
  • Seite 18: Manuelle Temperaturkompensation

    AS3035 Programmieren 1.3 / 1.5 Schritt Nr: Grenzwert MaxJ/N Nein Der Leitwert kann gegebenenfalls auf einen bestimmten Höchstwert hin überprüft werden. Schritt Nr: Wert Max 1650.0 µS / cm Zu Kontrollzwecken kann ein Grenzwert zwischen 0,1 – 999,9 µS/cm eingegeben werden.
  • Seite 19: Korrekturfaktor Für Die Leitfähigkeit

    AS3035 Programmieren 3. Korrekturfaktor für die Leitfähigkeit Schritt Nr: Faktor 1.00* Faktor Die Messung der Leitfähigkeit ist auf eine Wassertemperatur von 25°C bezogen. Bei abweichenden Temperaturen kann der angegebene Wert manuell ausgeglichen werden. Andere Messfehler, z. B. aufgrund von Polarisation, Leitungsimpedanz oder Kabelkapazitäten, können durch Eingabe eines Korrekturfaktors zumindest für...
  • Seite 20: Einschalten

    AS3035 Programmieren Schritt Nr: Einschalten Geben Sie die Anzahl der Absalzungsversuche an (0 – 9). Die Steuerung kann so programmiert werden, dass entweder mehrere Absalzungen in einem bestimmten Zeitraum durchgeführt werden (Versuche: 1-9) oder die Absalzung andauert, bis die Leitfähigkeit unter den Grenzwert minus Hysterese abgesunken ist (Versuche: 0).
  • Seite 21: Vom Volumen Gesteuerte Absalzung

    AS3035 Programmieren 5. Vom Volumen gesteuerte Absalzung 1.1 / 4.4 / 4.7 Schritt Nr: Liter/Puls 100.0 Für den Impulsabstand des Wasserzählers können Werte zwischen 0,1 – 1000,0 1.1=CM + 11.1 <> VO Liter pro Impuls eingegeben werden. Schritt Nr: Absalz. 100.00m3 Liter / Impuls Geben Sie die Grenzwerte für die vom Zuwasser gesteuerte Absalzung an.
  • Seite 22: Programmierbare Funktionen - Ausgänge

    AS3035 Programmieren 7. Programmierbare Funktionen - Ausgänge 6.1 / 6.3 Schritt Nr: Wählen Sie die gewünschte Funktion für Ausgang OUT1. = Dosierung 2 = Alarmausgang Steckplatte IF2030 ? Schritt Nr: Wählen Sie die gewünschte Funktion für Ausgang OUT2. = Absalzventil...
  • Seite 23: Programmierbare Funktionen - Eingänge

    AS3035 Programmieren 8. Programmierbare Funktionen - Eingänge Schritt Nr: Wählen Sie die Eingangsfunktion für Klemme LL = Absalzen verriegelt = Dosierbehälter 2 leer = Stop Schritt Nr: Wählen Sie die Eingangsfunktion für Klemme DT2 = Absalzen verriegelt = Dosierbehälter 2 leer...
  • Seite 24: Wechseldosierung

    AS3035 Programmieren 9. Wechseldosierung 8.2 / 8.3 Schritt Nr: WechselD1/D2 J/N Nein Geben Sie an, ob die Dosierungen 1 und 2 nach einer einstellbaren Intervallzeit abgewechselt werden. Einer der beiden Ausgänge reagiert in dem Fall auf die in Schritt 11 eingestellten Parameter, während der andere Ausgang blockiert ist.
  • Seite 25: Dosierung 2

    AS3035 Programmieren 9.2 / 10.3 11. Dosierung 2 (Stoßdosierung) Schritt Nr: 11.0 7.1 = D2 / 7.2 = D2 Geben Sie die gewünschte Dosierfunktion für Dosierung 2 (“D2”) an. 12.1 11.0 = Wasserzähler eingehender Impuls -> ausgehender Impuls = Zeitintervall (Stoßdosierung)
  • Seite 26 AS3035 Programmieren 11.1 Zeitschaltuhr 11.6 Schritt Nr: 11.6 Startzeit1 00:00 Zeit Geben Sie an, zu welchem Zeitpunkt die Stoßdosierung ausgelöst werden soll. 11.7 MoDiMiDoFrSaSo Mo Di Mi Do Sa So - - - - - - - Geben Sie den/die Tag(e) an, an dem/denen die Stoßdosierung ausgelöst wird.
  • Seite 27: Das Akustische Signal

    AS3035 Programmieren 12. Alarmsignale Das akustische Signal 11.12 / 11.13 Programmierbar sind ausschließlich die Funktionen, für die in den vorhergehenden Programmierschritten ein Grenzwert festgelegt oder eine entsprechende Eingangsfunktion ausgewählt wurde. 12.1 Schritt Nr: 12.1 MI MA D1 FB MI-MA-D1-FB-PF- Geben Sie an, in welchen Fällen das akustische Signal aktiviert werden soll.
  • Seite 28: Codezahl

    AS3035 Programmieren 12.2 / 12.4 13. Codezahl Schritt Nr: 13.1 Codezahl Codezahl festgelegt Wenn zum Schutz von unbefugten Zugriffen auf den Programmiermodus bereits ein Code festgelegt wurde, müssen Sie den betreffenden Code eingeben, um Programmierschritt 13. 2 aktivieren zu können.
  • Seite 29: Schaltbild As3035

    AS3035 Schaltbild...
  • Seite 30: Technische Daten

    AS3035 Technische Daten Technische Daten Netzanschluss : + 10% 50-60 Hz Sicherung 4AT 115V + 10% 50-60 Hz Sicherung 4AT 230V + 10% 50-60 Hz Sicherung 4AT 115/24V + 10% 50-60 Hz Sicherung 4AT 230/24V + 10% 50-60 Hz Sicherung 4AT...
  • Seite 31: Declaration Of Conformity

    This product is intended for use in residential en light industrial environments. Emission standard : EN 55011 Immunity standard : EN 50082-1 Report Report number : EWS / EMC / 0004 This declaration was issued by : Date : 27 – 04 - 2000 Name : D.H. Naeber Signature...
