nehmen.
Anschluss ½"-Schlauch:
– Obere
Schlauchschelle
Schlauch lösen und kurzen Schlauch
samt Siphon von der Schlauchtülle tren-
nen.
– ½"-Schlauch mit ausreichender Länge
an die Schlauchtülle anschließen und
mit der Schlauchschelle sichern.
– Langen Schlauch an den i-balance
Spülanschluss anschrauben und Über-
wurfmutter festziehen.
Der Abwasserschlauch für das Spülwasser
muss knickfrei zum Abwasserkanal verlegt
werden.
Zwischen Abwasserschlauch und Abwas-
serkanal kann der zuvor entfernte Siphon
wieder montiert werden. Kurzen Schlauch
durch Lösen der Schlauchschelle vom
Siphon trennen, langen Schlauch aufste-
cken und mit der Schlauchschelle sichern.
Bei allen Möglichkeiten des Abwasser-
anschlusses muss nach DIN EN 1717 auf
einen freien Auslauf geachtet werden.
Bevor das Netzgerät in die Steck-
dose gesteckt wird, muss sicherge-
stellt werden, dass der Abwasser-
anschluss funktionsfähig ist.

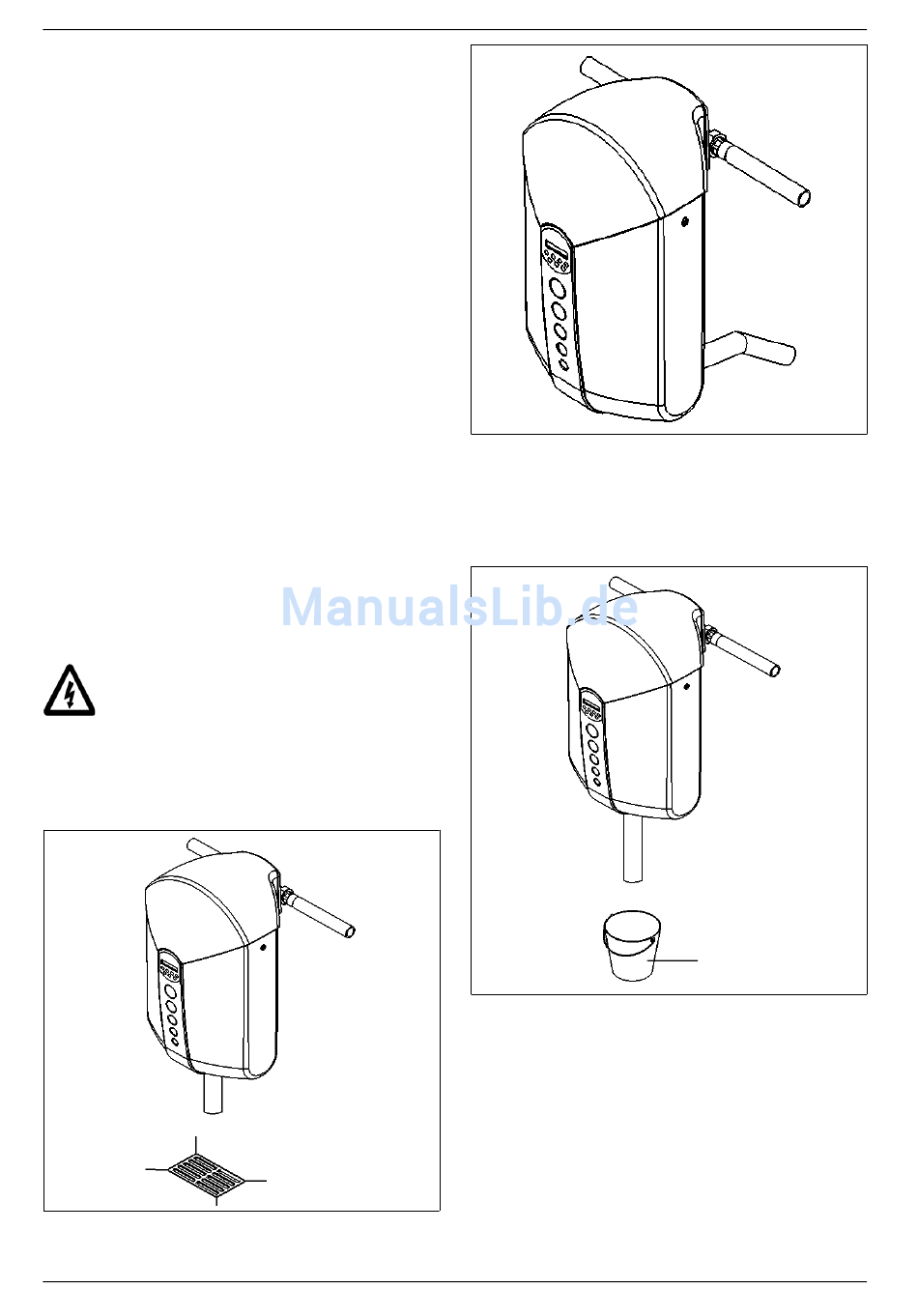

Ableitungsmöglichkeiten für das Spül-
wasser
Abb. 9:
Ableitungsmöglichkeit für das Spül-
wasser in einen Bodenablauf
Installation
am
kurzen
Abb. 10: Ableitungsmöglichkeit für das Spül-
Ableitungsmöglichkeit für das Spül-
wasser bei Einstellung „manuell spülen"
Abb. 11: Ableitungsmöglichkeit für das Spül-
JUDO i-balance
wasser in einen Abwasserkanalan-
schluss (unterhalb der Kalkschutzanlage)
min. 10 l
wasser bei Einstellung „manuell spülen"
13
