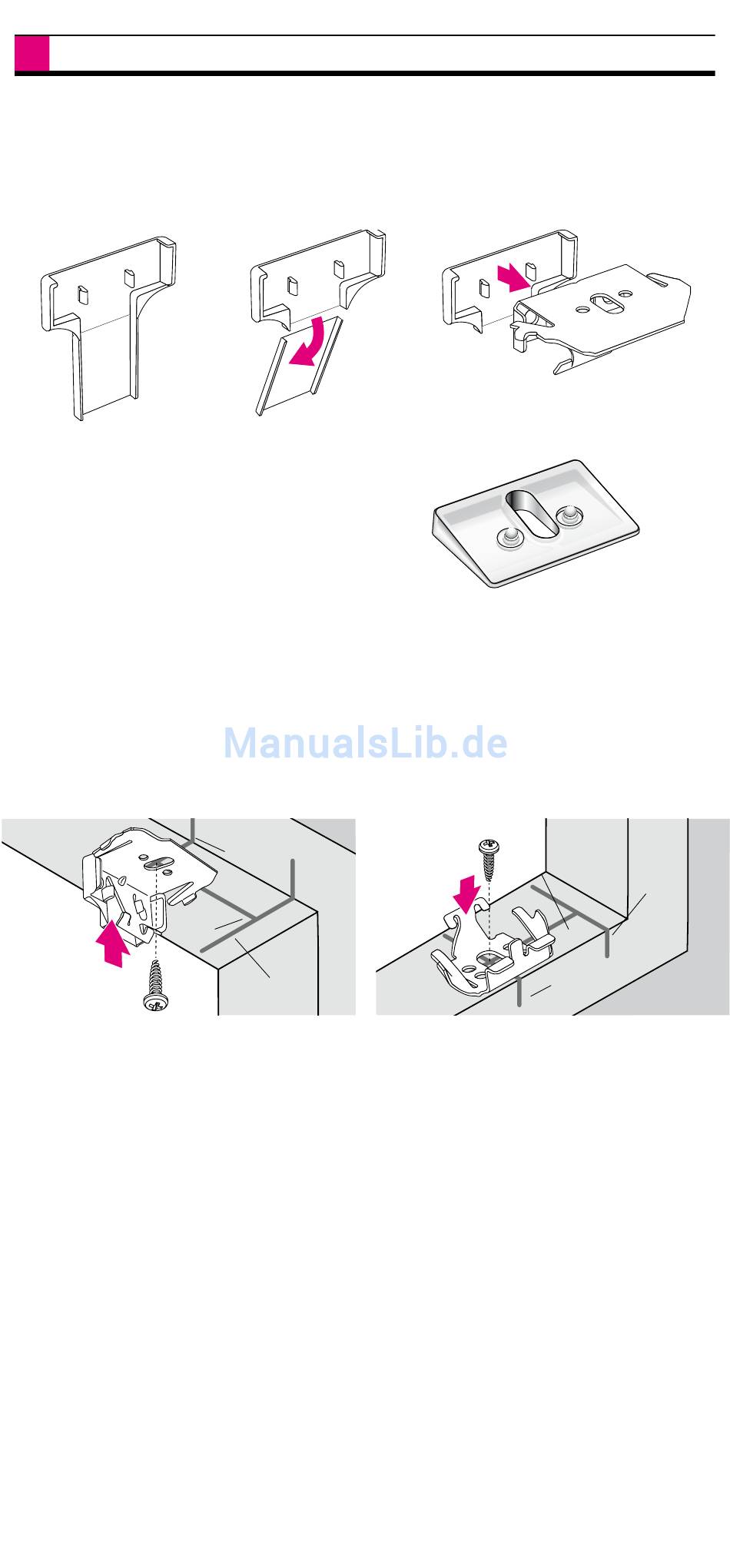

clips montieren
3b
Abdeckkappen auf die Clips drücken.
Universalträger: Abdeckkappe gemäß Zeichnung kürzen (falls noch
nicht geschehen) und von hinten auf den Clipt drücken, bis sie einrastet.
Bei schrägem Glasfalz sollte zum
Ausgleich der mitgelieferte Füllkeil
11° mit den Clips zusammen montiert
werden. Füllkeil unter den Clip legen
und mit anschrauben.
Je nach Anlagentyp die beigefügten Clips montieren. Dabei auf die zuvor
beschriebene Zuordnung achten. Die Clips jeweils mit der Außenkante
gegen die angezeichneten Linien
und mittig auf die Linie
setzen
½ X + 4 cm
Y
und anschrauben (Abb. 3c und 3d).
½ X +4 cm
Y
½ X
Y
½ X +4 cm
½ X
Abb. 3c Universalclip
Abb. 3d Spannschienenclip
