plissee montieren
4
Achtung: Immer zuerst die obere Befestigung vornehmen!
Typ BB 24, BB 34: Erst die oberen Spannschuhe und dann die zwei
unteren Spannschuhe auf die Fixierblöcke schieben (Abb. 4a, 4b und 4c).
2
1
4
3

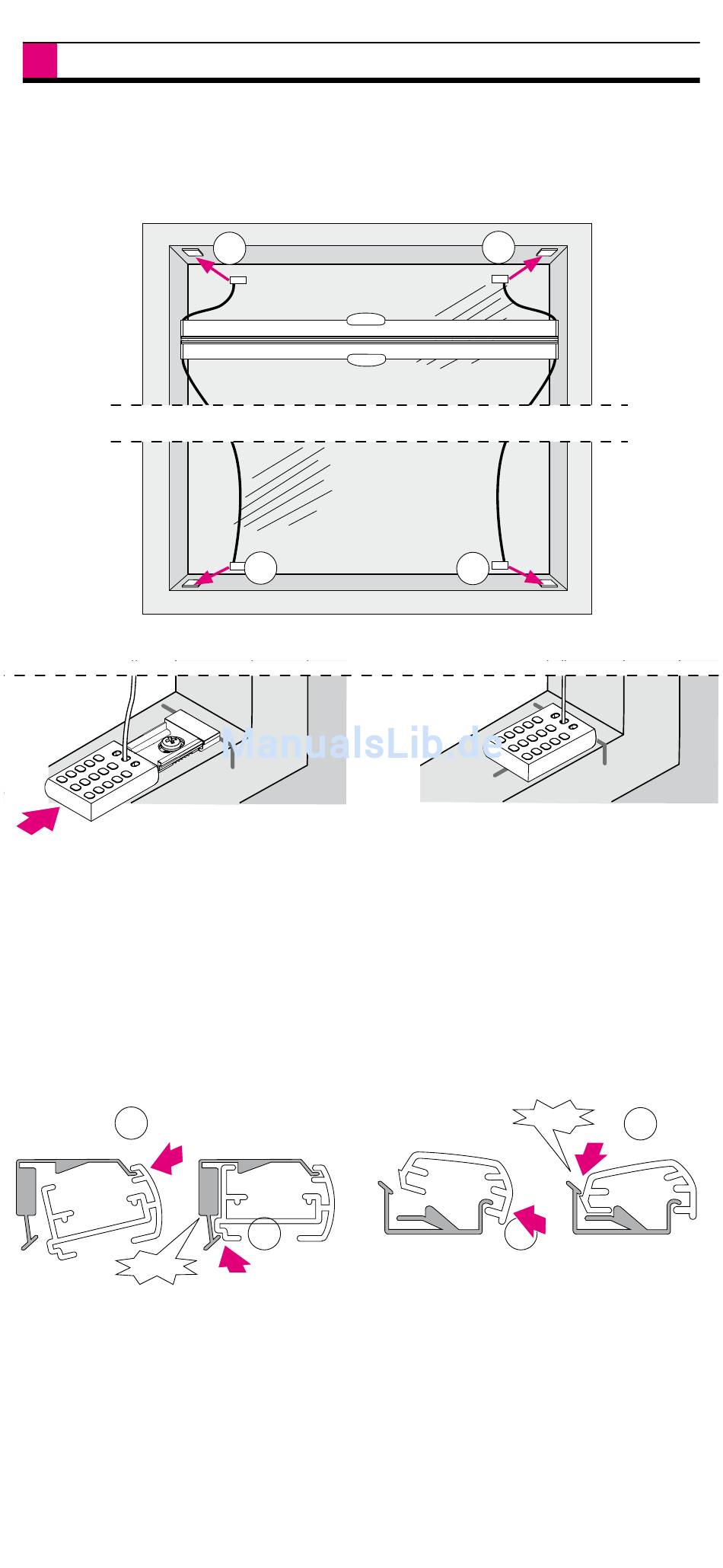

Abb. 4a
Abb. 4b
Abb 4c
Standardschiene und Spannschiene: Je nach Anlagentyp ist die
Oberschiene eine Standardschiene oder eine Spannschiene.
Beide Schienentypen werden bei manchen Anlagen aber auch als untere
Schiene eingesetzt.
Immer erst die obere Schiene montieren!
Schiene schräg und von vorn gegen die Clips setzen (1) und dann in diese
eindrücken, bis sie hörbar einrastet (2).
1
Klick
2
2
1
Klick
Abb. 4d – Standardschiene
Abb. 4e – Spannschiene
Jetzt untere Spannschuhe oder Schienen montieren:
Wenn die Schienen oben eingesetzt sind, können die unteren
Spannschuhe, die untere Spannschiene oder Standardschiene befestigt
werden. Dabei wie in den Abbildungen 4a bis 4e gezeigt vorgehen.
