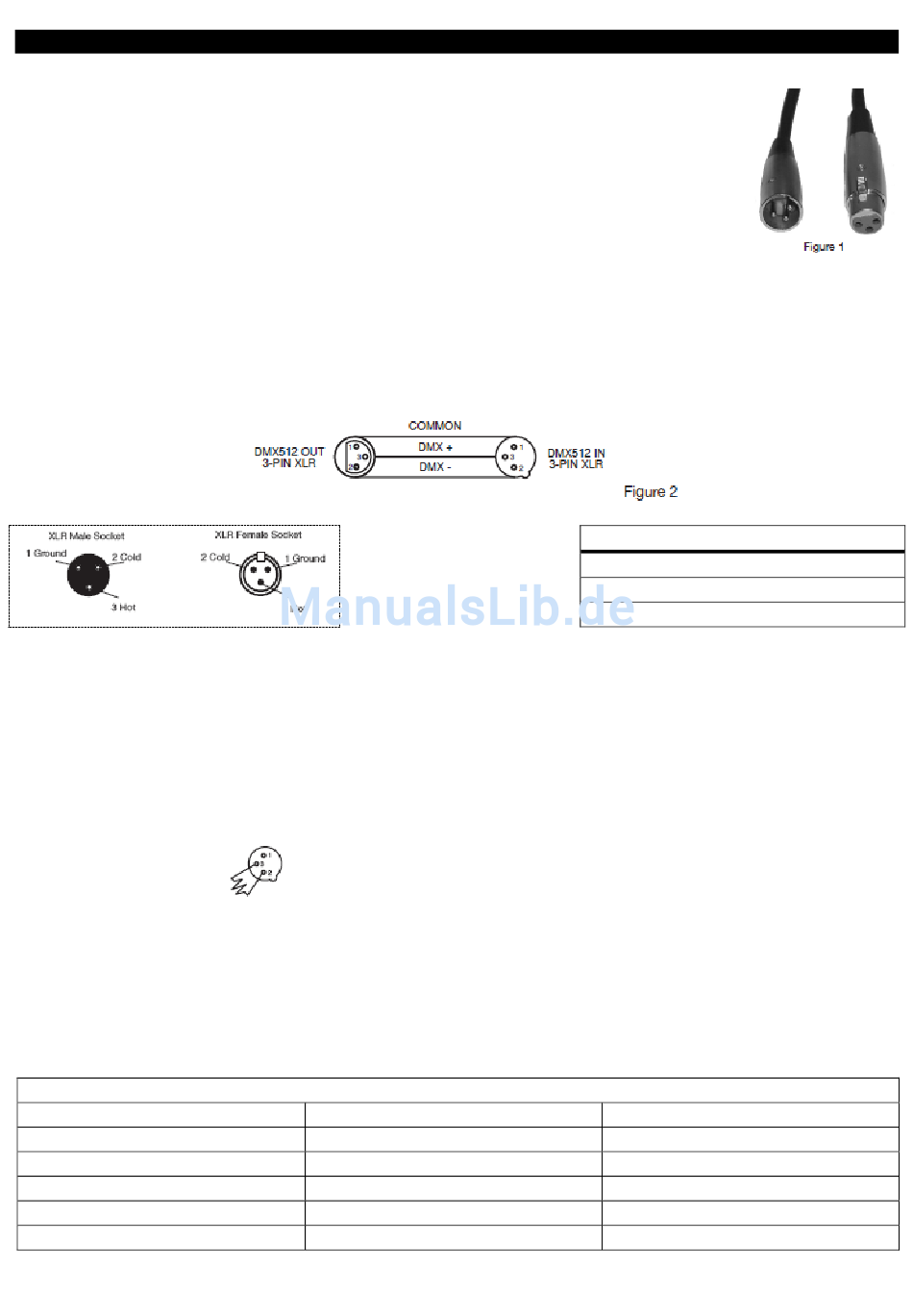

EINRICHTEN DES DMX (Fortsetzung)
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Ultra Hex Bar 12 kann über ein DMX-
Protokoll angesteuert werden. Der Ultra Hex Bar 12 verfügt über 5 DMX-Kanal-Modi.
Informationen über die verschiedenen Modi finden Sie auf der Seite 7. Ihr Gerät und Ihr
DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -
ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene
Kabel verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110
– 120 Ohm Kabel sind (diese Art von Kabel bekommen Sie in nahezu jedem
professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen
männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie,
dass das DMX-Kabel in Reihe geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ Products, LLC-Teilenummer: Z-DMX/T) wird die Wahrscheinlichkeit des Auftretens
von Störungen minimiert.
5-polige XLR DMX-Steckverbinder. Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für die
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung
angeschlossen werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung
anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen
Geschäften erwerben. Die folgende Tabelle zeigt die richtige Umwandlung an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
A.D.J. Supply Europe B.V. – www.americandj.eu – Ultra Hex Bar 12 Bedienungsanleitung Seite 6
Ein
Abschluss
reduziert
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es
empfiehlt
sich
immer,
Leitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Geräts zu schalten.
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (Out)
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
Signalfehler
und
einen
DMX-
Abbildung 4
Pol 1
Pol 2
Pol 3
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
nicht verwenden
nicht verwenden
