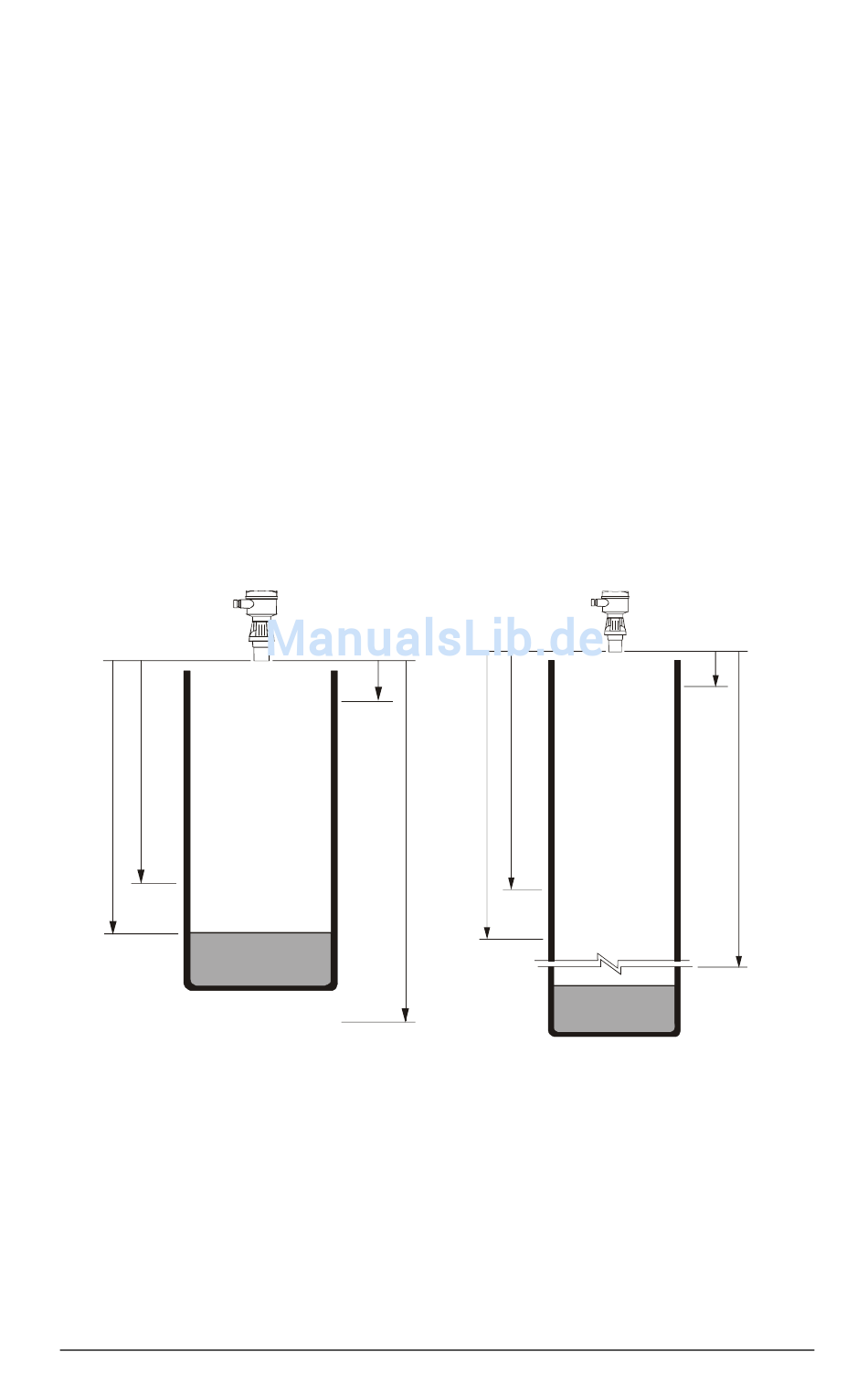

Min. Füllstandschalter
In dieser Applikationsart liefert Pointek ULS 200 einen oder zwei Min. Füllstandalarm(e).
Ausschlaggebend ist der Messbereich des Schalters, und nicht die potentielle Füllhöhe
des Materials. Folglich muss der Min. und/oder Min/Min. Schaltpunkt innerhalb des
Messbereichs des Gerätes liegen (3 / 5 Meter).
Fällt der Füllstand auf die untere Grenze des Messbereichs ab, so kommt es zu
Echoverlust und bei anhaltendem Echoverlust zum Failsafe-Betrieb. Der Failsafe-Modus
ist applikationsbezogen einzustellen.
Einstellungen
Alarmfunktion 3 - Min oder Min/Min. Alarm
Alarmschaltpkt. Einstellung der Min. und/oder Min/Min. Alarmschaltpunkte auf
Failsafe Modus 1 - Max.
Failsafe = 1, 2 oder 3
Min.
Bsp. 3.5 m
Min/Min
Bsp. 4.5 m
7ML19981AS31
5 - Min. Alarm oder Echoverlust
die gewünschten Werte
2 - Min.
3 - Halten
Ausblen-
dung
Bsp. 0.5 m
Grenzwert
Messbereich, Bsp. 5.5 m
ULS 200 – BETRIEBSANLEITUNG
Failsafe = 2 oder 3
Min.
Bsp. 3.5m
Min/Min
Bsp. 4.5 m
Ausblen-
dung
Bsp. 0.5 m
Grenzwert
Messbereich,
Bsp. 5.5 m
