2.3.3 Kontrollleuchtdioden

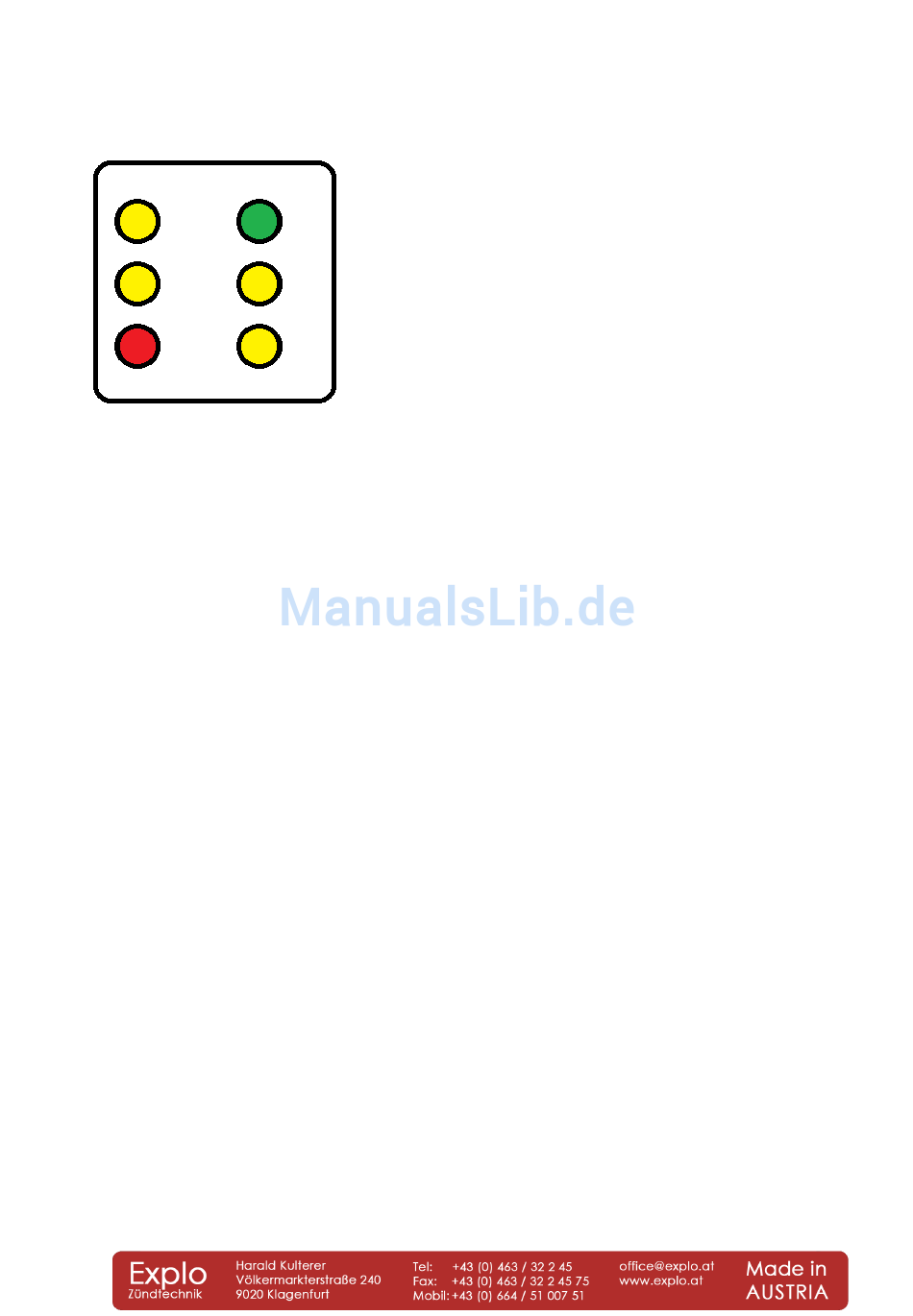

Die Kontrollleuchtdioden geben optische Rückmeldung über den Zustand des Gerätes.
1) (4
2) (5
3) (6
2.3.3.1 Pumpe arbeitet
Diese Leuchtdiode zeigt an ob die Pumpe arbeitet. Diese LED sollte im Armed-Modus, nicht aber im
Test-Modus, leuchten.
2.3.3.2 Pumpe 100%
Diese Leuchtdiode zeigt an ob die Pumpe den notwendigen Arbeitsdruck erreicht hat.
2.3.3.3 Pumpe Fehler
Diese Leuchtdiode zeigt an ob ein Fehler an der Pumpe vorliegt. Leuchtet diese LED kann das ein
Anzeichen für einen leeren Fluid-Tank sein. Der Wave-Flamer darf nicht in Betrieb genommen
werden, wenn diese LED leuchtet, da es hierbei zu Beschädigungen des Gerätes kommen kann.
2.3.3.4 Batterie-Kontrollleuchte
Diese Leuchtdiode zeigt den Batteriestatus an. Leuchtet sie kontinuierlich ist der Spannungswert der
Versorgung in Ordnung. Beginnt Sie zu blinken wird das Gerät nicht mit genügend Spannung
versorgt. Wird das Gerät über den 230V Anschluss versorgt und die LED beginnt zu blinken kann das
auf einen Defekt an einem der Netzteile hinweisen.
2.3.3.5 Funk-Kontrolleuchte
Diese Leuchtdiode blinkt wenn der X2 Wave Flamer Funksignale empfängt.
2.3.3.6 DMX-Kontrollleuchte
Ist DMX im Gerät integriert und einsatzbereit leuchtet diese Leuchtdiode permanent. Empfängt der
Projektor DMX-Signale blinkt die DMX-Kontrollleuchte zur Bestätigung.

2.3.4 Statusleuchtdiode

Optionale Statusleuchtdiode. In der derzeitigen Version des Gerätes noch nicht verwendet.

2.3.5 Programmierbuchse

Diese Buchse wird zum Programmieren des Gerätes benötigt.
2.3.6 DMX-Anschlüsse
Optionale Anschlüsse zur Ansteuerung des Gerätes über das DMX-Protokoll.
1) Pumpe arbeitet
2) Pumpe 100%
3) Pumpe Fehler
4) Batterie-Kontrollleuchte
5) Funk-Kontrollleuchte
6) DMX-Kontrollleuchte
