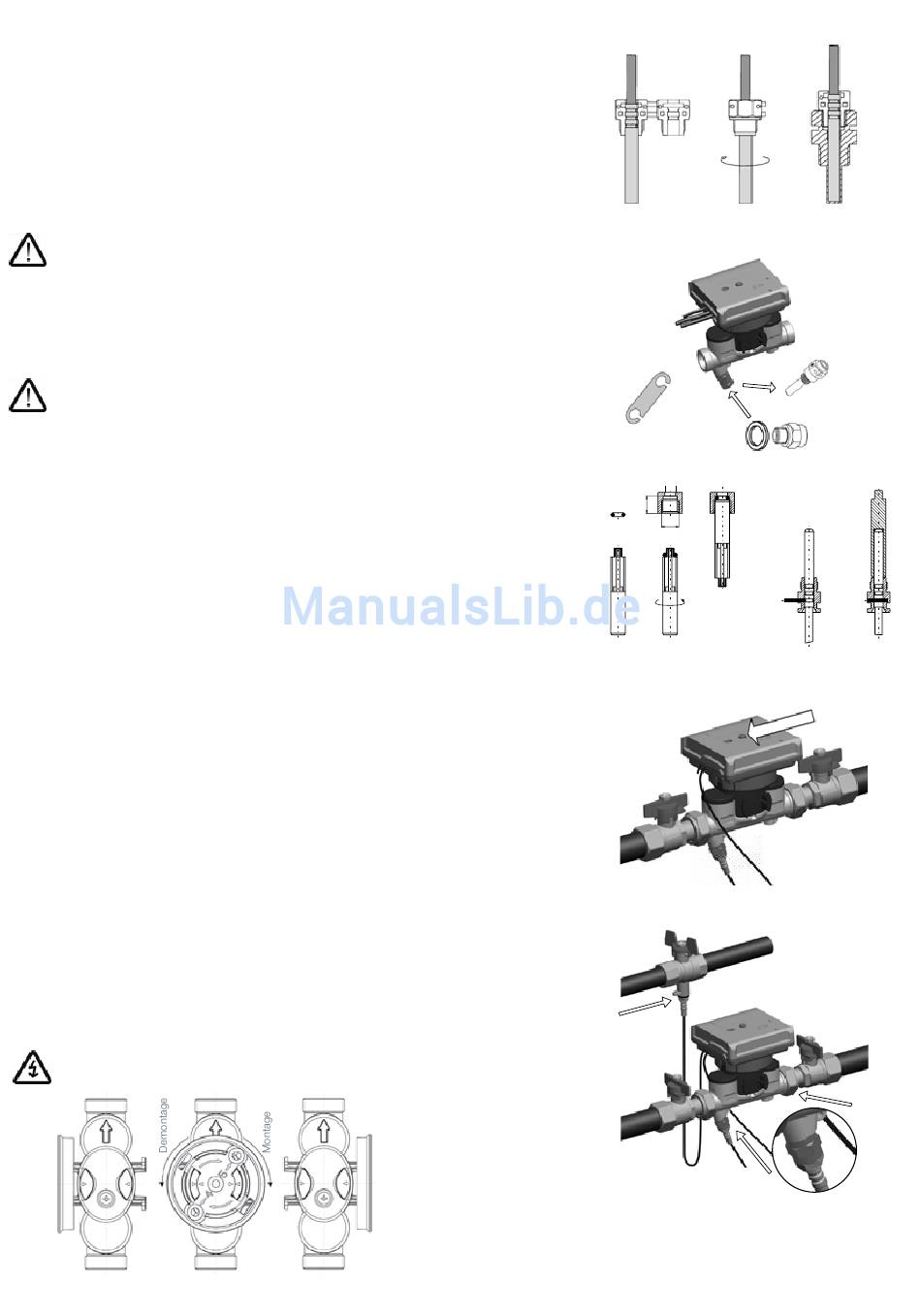

Tauchhülse mit M 10 x 1 Innengewinde für Fühler Ø 5,0 und 5,2 (ABB. 4)
• 1. Fühler in Kunststoffverschraubung (hellgrau) einlegen (die beiden oberen
Rollierungen des Fühlers in die beiden Rippen der Verschraubung),
• 2. Verschraubung zuklappen,
• 3. Fühler mit Verschraubung in Tauchhülse handfest anziehen.
MONTAGE IN DIREKTMESSUNGS-INSTALLATION (ABB. 5)
Gemäß EN 1434 Umbau Integral-V ULTRALITE Ø 5,0 und 5,2 auf
Direktmessung und Montage der Fühler
Achtung: Vor Umbau die Einbaustelle absperren, druckentlasten und entleeren.
• 1. Tauchhülse aus Integral-V schrauben und mit Dichtung entfernen.
• 2. Direktmessungsadapter mit beiliegender Cu-Dichtung einschrauben und
mit 13 Nm anziehen.
• 3. Hinweisschilder Direktmessung (rot) an beiden Fühlern anbringen.
Montage der Fühler (ABB. 6)
Achtung: Vor Fühlermontage die Einbaustelle absperren,druckentlasten und
entleeren.
• 1. Einen O-Ring aus dem beiliegendem Set auf die Montagehilfe aufstecken.
• 2. Den O-Ring mit der Montagehilfe in die Einbaustelle nach DIN EN 1434 mit
Drehbewegung einsetzen.
• 3. Den O-Ring mit dem anderen Ende der Montagehilfe endgültig in der Ein-
baustelle positionieren.
• 4. Messingverschraubung mit dem lose eingesetzten Kerbstift positionsrichtig
auf den Temperaturfühler stecken.
• 5. Die Montagehilfe mit dem Ende über die Temperaturfühlerhülse stülpen
- bis zum Anschlag in der Montagehilfe (zur Festlegung der Fühler
einbaulänge). Den Kerbstift bündig mit der Sechskantfläche eindrücken,
(z. B. mit einer Zange). Den Temperaturfühler mit der Verschraubung in die
Einbaustelle durch den O-Ring drücken und bis Anschlag Dichtbund 6-kant
(handfest) einschrauben. Anzugsmoment 3 bis 5 Nm.
INBETRIEBNAHME (ABB. 7)
Kugelhähne / Absperrorgane öffnen. Umwälzpumpe einschalten. Dichtigkeit
prüfen.
PLAUSIBILITÄTSPRÜFUNG (ABB. 7)
Rechenwerksanzeige durch Betätigen des Drucktasters aktivieren. LCD-Test
durchführen. Werte für Durchfluss, Vorlauftemperatur und Rücklauftemperatur
auf Plausibilität prüfen, Fehleranzeige kontrollieren (siehe Bedienungsanleitung).
PLOMBIERUNG (ABB. 8)
Verschraubung des Zählers und Vor- und Rücklauftemperaturfühler mit Draht
und Blechschnapp-Plombe gegen unbefugte Demontage sichern.
RECHENWERKMONTAGE (ABB. 7)
Rechenwerk auf Durchflusssensor/Wandhalter setzen und nach unten drücken,
bis es einrastet.
Länge Verbindungskabel Durchflusssensor/Rechenwerk: 0,5 m
