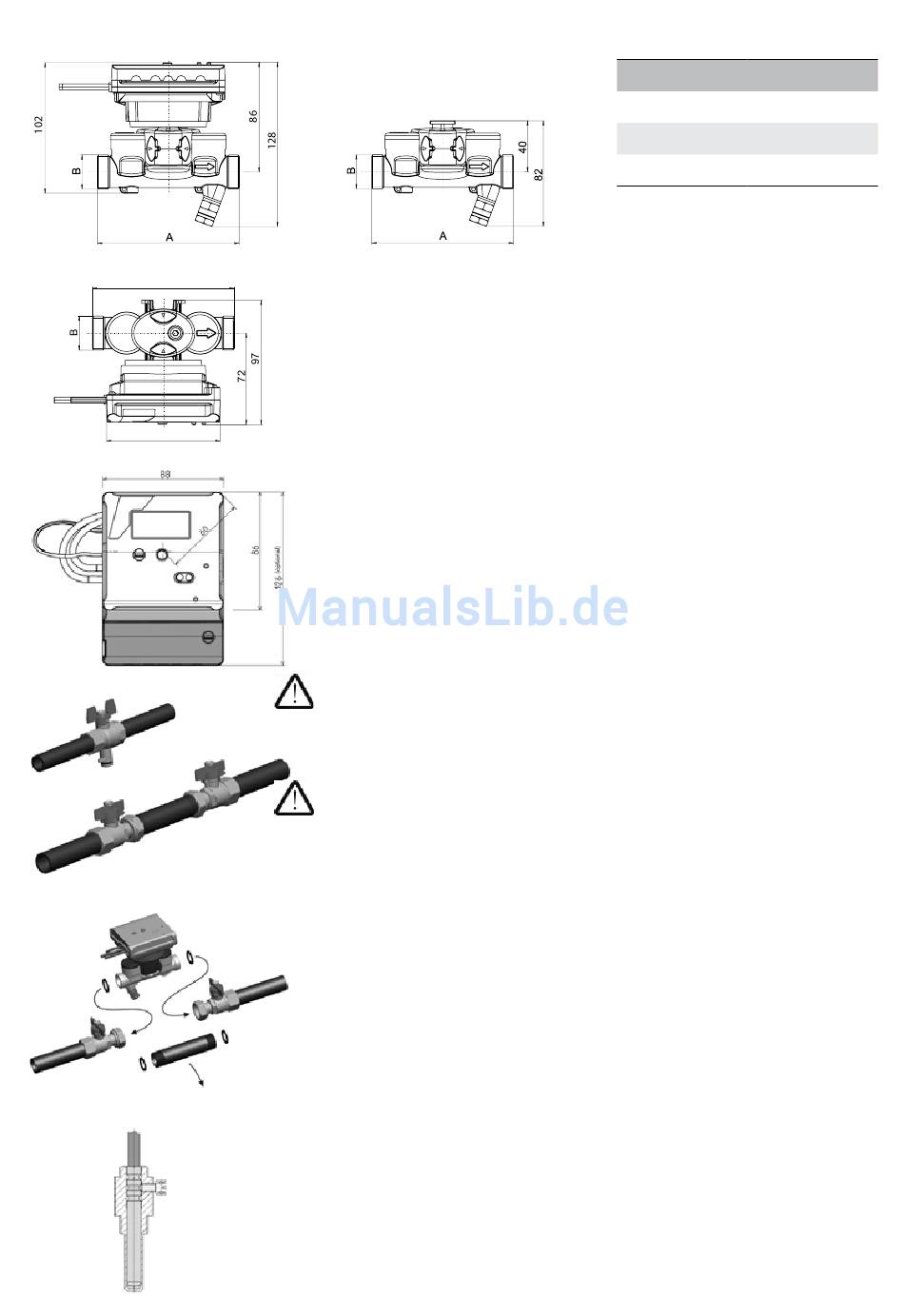

GERÄTEABMESSUNGEN
A
F
Abb. 1
Abb. 2
Abb. 3
MONTAGE (ABB. 1)
Umwälzpumpe der Heizung abstellen und Kugelhähne schließen. Einbauort
(Rücklauf/Vorlauf) mit Aufdruck auf dem Rechenwerk auf Übereinstimmung
prüfen. Distanzstück demontieren und mit Dichtungen entfernen ggf. Dicht-
flächen säubern.
Eichaustausch
• Umwälzpumpe abstellen
• Absperrorgane schließen und Rohrleitung druckentlasten
• Plombierungen aufbrechen und Temperaturfühler aus dem Vorlauf T-Stück
bzw. aus dem Vorlaufkugelhahn herausschrauben
• Alten Wärmezähler demontieren und mit Dichtungen entfernen ggf.
• Dichtflächen säubern
• Einbau gemäß Abb. 2ff.
MONTAGE WÄRMEZÄHLER (ABB. 2)
Kompaktwärmezähler mit neuen Dichtungen in Fließrichtung (Fließrichtungspfeile
auf dem Gehäuse beachten) montieren.
Achtung: Das Kabel darf beim Abnehmen des Rechenwerks nicht durchtrennt
werden!
MONTAGE HINWEIS
Die Verwendung der Wärmezähler-Temperaturfühler ist nur erlaubt in Verbindung
mit für den Fühler entsprechend zugelassenen Temperaturfühlermessstellen.
Beide Messstellen eines Wärmezählers müssen gleich
ausgelegt sein. Eine Kombination von Tauchhülse und Direktmessung ist verboten.
MONTAGE TEMPERATURFÜHLER
Für Wärme-/Kombizähler:
Temperaturfühler (rot) in Vorlauf-Messstelle und Temperaturfühler (blau)
in Rücklauf-Messstelle.
Für Kältezähler:
Temperaturfühler (blau) in Vorlauf-Messstelle (kalte Leitung) und
Temperaturfühler (rot) in Rücklauf-Messstelle.
MONTAGE IN TAUCHHÜLSEN-INSTALLATION
• Übereinstimmung der Nenndurchmesser vom Temperaturfühlern und
Tauchhülsen beachten.
• Tauchhülse gemäß Montage- und Übergabeprotokoll prüfen und mit
mitgeliefertem Schild kennzeichnen (s. auch Dokument 15831).
• Temperaturfühler in Vor- und Rücklauf entsprechend der jeweiligen
Befestigungsart fixieren.
Tauchhülsen mit Kreuzlochschraube für Fühler Ø 5,0/5,2 mm (ABB. 3)
• Fühler in Tauchhülse vollständig einstecken,
• Kreuzlochschraube handfest anziehen.
A
B
A
A
130 mm
1"
bzw.
bzw.
110 mm
3 /4"
F
F
