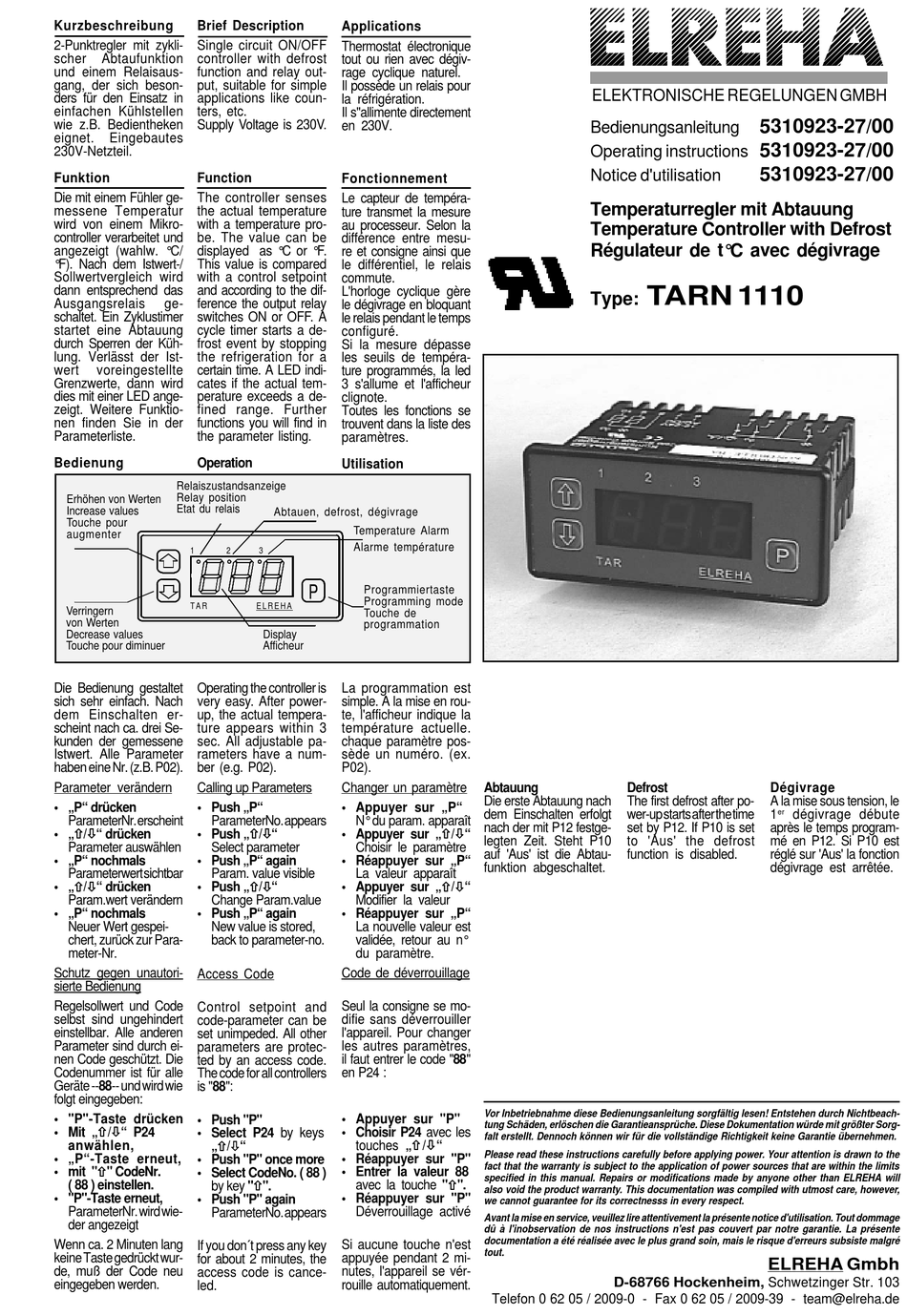

Elreha TARN 1110 Bedienungsanleitung

Kurzbeschreibung Brief Description
2-Punktregler mit zykli- Single circuit ON/OFF
scher Abtaufunktion controller with defrost
und einem Relaisaus- function and relay out-
gang, der sich beson- put, suitable for simple
ders für den Einsatz in applications like coun-
einfachen Kühlstellen ters, etc.
wie z.B. Bedientheken Supply Voltage is 230V.
eignet. Eingebautes
230V-Netzteil.
Funktion Function
Die mit einem Fühler ge- The controller senses
messene Temperatur the actual temperature
wird von einem Mikro- with a temperature pro-
controller verarbeitet und be. The value can be
angezeigt (wahlw. °C/ displayed as °C or °F.
°F). Nach dem Istwert-/ This value is compared
Sollwertvergleich wird with a control setpoint
dann entsprechend das and according to the dif-
Ausgangsrelais ge- ference the output relay
schaltet. Ein Zyklustimer switches ON or OFF. A
startet eine Abtauung cycle timer starts a de-
durch Sperren der Küh- frost event by stopping
lung. Verlässt der Ist- the refrigeration for a
wert voreingestellte certain time. A LED indi-
Grenzwerte, dann wird cates if the actual tem-
dies mit einer LED ange- perature exceeds a de-
zeigt. Weitere Funktio- fined range. Further
nen finden Sie in der functions you will find in
Parameterliste. the parameter listing.
Bedienung Operation
Relaiszustandsanzeige
Relay position
Erhöhen von Werten
Etat du relais
Increase values
Touche pour
augmenter
1
T A R
Verringern
von Werten
Decrease values
Touche pour diminuer
Die Bedienung gestaltet Operating the controller is
sich sehr einfach. Nach very easy. After power-
dem Einschalten er- up, the actual tempera-
scheint nach ca. drei Se- ture appears within 3
kunden der gemessene sec. All adjustable pa-
Istwert. Alle Parameter rameters have a num-
haben eine Nr. (z.B. P02). ber (e.g. P02).
Parameter verändern Calling up Parameters
• „P" drücken • Push „P"
ParameterNr. erscheint ParameterNo. appears
• „ñ ñ ñ ñ ñ /ò ò ò ò ò " drücken • Push „ñ ñ ñ ñ ñ /ò ò ò ò ò "
Parameter auswählen Select parameter
• „P" nochmals • Push „P" again
Parameterwert sichtbar Param. value visible
• „ñ ñ ñ ñ ñ /ò ò ò ò ò " drücken • Push „ñ ñ ñ ñ ñ /ò ò ò ò ò "
Param.wert verändern Change Param.value
• „P" nochmals • Push „P" again
Neuer Wert gespei- New value is stored,
chert, zurück zur Para- back to parameter-no.
meter-Nr.
Schutz gegen unautori-
Access Code
sierte Bedienung
Regelsollwert und Code
Control setpoint and
selbst sind ungehindert
code-parameter can be
einstellbar. Alle anderen
set unimpeded. All other
Parameter sind durch ei-
parameters are protec-
nen Code geschützt. Die
ted by an access code.
Codenummer ist für alle
The code for all controllers
Geräte --88-- und wird wie
is "88":
folgt eingegeben:
• "P"-Taste drücken • Push "P"
• Mit „ñ ñ ñ ñ ñ /ò ò ò ò ò " P24
• Select P24 by keys
„ñ ñ ñ ñ ñ /ò ò ò ò ò "
anwählen,
• „P"-Taste erneut,
• Push "P" once more
• mit "ñ ñ ñ ñ ñ " CodeNr.
• Select CodeNo. ( 88 )
by key "ñ ñ ñ ñ ñ ".
( 88 ) einstellen.
• "P"-Taste erneut,
• Push "P" again
ParameterNr. wird wie- ParameterNo. appears
der angezeigt
Wenn ca. 2 Minuten lang
If you don´t press any key
keine Taste gedrückt wur-
for about 2 minutes, the
de, muß der Code neu
access code is cance-
eingegeben werden.
led.
Applications
Thermostat électronique
tout ou rien avec dégiv-
rage cyclique naturel.
Il possède un relais pour
la réfrigération.
Il s"allimente directement
en 230V.
Fonctionnement
Le capteur de tempéra-
ture transmet la mesure
au processeur. Selon la
différence entre mesu-
re et consigne ainsi que
le différentiel, le relais
commute.
L'horloge cyclique gère
le dégivrage en bloquant
le relais pendant le temps
configuré.
Si la mesure dépasse
les seuils de tempéra-
ture programmés, la led
3 s'allume et l'afficheur
clignote.
Toutes les fonctions se
trouvent dans la liste des
paramètres.
Utilisation
Abtauen, defrost, dégivrage
Temperature Alarm
Alarme température
2 3
P
Programmiertaste
Programming mode
E L R E H A
Touche de
programmation
Display
Afficheur
La programmation est
simple. A la mise en rou-
te, l'afficheur indique la
température actuelle.
chaque paramètre pos-
sède un numéro. (ex.
P02).
Changer un paramètre
• Appuyer sur „P"
N° du param. apparaît
• Appuyer sur „ñ ñ ñ ñ ñ /ò ò ò ò ò "
Choisir le paramètre
• Réappuyer sur „P"
La valeur apparaît
• Appuyer sur „ñ ñ ñ ñ ñ /ò ò ò ò ò "
Modifier la valeur
• Réappuyer sur „P"
La nouvelle valeur est
validée, retour au n°
du paramètre.
Code de déverrouillage
Seul la consigne se mo-
difie sans déverrouiller
l'appareil. Pour changer
les autres paramètres,
il faut entrer le code "88"
en P24 :
• Appuyer sur "P"
• Choisir P24 avec les
touches „ñ ñ ñ ñ ñ /ò ò ò ò ò "
• Réappuyer sur "P"
• Entrer la valeur 88
avec la touche "ñ ñ ñ ñ ñ ".
• Réappuyer sur "P"
Déverrouillage activé
Si aucune touche n'est
appuyée pendant 2 mi-
nutes, l'appareil se vér-
rouille automatiquement.
ELEKTRONISCHE REGELUNGEN GMBH
Bedienungsanleitung
Operating instructions
Notice d'utilisation
Temperaturregler mit Abtauung
Temperature Controller with Defrost
Régulateur de t°C avec dégivrage
TARN 1110
Type:
Abtauung Defrost
Die erste Abtauung nach The first defrost after po-
dem Einschalten erfolgt wer-up starts after the time
nach der mit P12 festge- set by P12. If P10 is set
legten Zeit. Steht P10 to 'Aus' the defrost
auf 'Aus' ist die Abtau- function is disabled.
funktion abgeschaltet.
