ELEKTRONISCHE REGELUNGEN GMBH
Bedienungsanleitung
Prozessor - Thermostate DTP 1000 / 19000
Allgemein
Bei den Reglern der Serie DTP handelt es sich um Zweipunkt,
Dreipunkt, Doppelzweipunkt oder Proportionaltemperaturreg-
ler. Alle Funktionen werden von einem Mikroprozessor gesteuert,
deshalb kann die Bedienung komfortabel per Tastendruck erfol-
gen. Alle einstellbaren Werte können auf einer Digitalanzeige
dargestellt werden. Alle Versionen dieses Reglertyps sind mit
einer V24-Schnittstelle ausgestattet, die die Fernsteuerung und
-Abfrage aller Funktionen erlaubt. Ebenfalls zur Standardaus-
stattung gehört ein Analogausgang mit 0-10V, der bei Zwei-
Typenschlüssel
DTP 1 _ _ _
DTP 19 _ _ _
Temperaturbereich / Fühler
Anwendung
Ausführung
Bauform
Bestellbeispiel:
Doppel-Zweipunkt-Regler(3) für Kühlen und Heizen(4) im
Bereich 0...100 °C(3) Schalttafeleinbaugehäuse DTP 1343
und Dreipunktreglern ein Abbild der Istwertanzeige liefert und bei
Proportionalreglern ein Abbild der Regelabweichung.
Funktionen allgemein
Schaltverhalten
Bei allen Zweipunkt- und Dreipunktreglern gilt gleichermaßen:
Der eingestellte Sollwert ist stets der Ausschaltpunkt der Hei-
zung bzw. der Kühlung. Der Einschaltpunkt ( Relais zieht an ) liegt
bei Kühlung wärmer und bei Heizung kälter als der Ausschalt-
punkt und zwar jeweils um den
Betrag der eingestellten Schaltdif-
ferenz.
Der Schaltzustand des
Relais wird mit einer Leuchtdiode
an der Frontplatte angezeigt. Son-
derfall: Liegt bei Reglern für Heiz-
anwendungen der Sollwert unter-
halb von 0°C, kehrt sich sich der
Anzeigesinn der LED um.
Analogausgang
bei Zwei- und Dreipunktreglern
Die Ausgangsspannung des 0 -
10V Ausgangs stellt ein Abbild der
Istwertanzeige dar. Dabei entspre-
chen 0V Ausgangsspannung dem
unteren Wert des Temperaturbe-
reichs und 10V dem oberen Wert
des Temperaturbereichs. Beispiel:
DTP 1120, Temperaturbereich
+/-50°C : Zeigt die Istwertanzeige
+25°C ist die Ausgangsspannung
am Analogausgang 7,5V.
D-68766 Hockenheim
Schwetzinger Str. 103
Elektrische Kenndaten
Betriebsspannung
Schaltleistung
Leistungsaufnahme
Umgebungstemperatur
Anzeige/Einstellbereich
Temperaturfühler
Digitalanzeige
Analogausgang
Ausführung:
1 =
Zweipunkt-Regler
2 =
Dreipunkt-Regler
3 =
Doppel-Zweipunkt-Regler
4 =
Proportional-Regler
5 =
Proportional-Regler
mit Zusatzkontakt
Schnittstelle
Bei der DDC-Schnittstelle handelt es sich um eine genormte
V24 (RS232)-Schnittstelle, die mit jedem handelsüblichen PC
abgefragt werden kann. Alle Parameter inklusive der Anzeigen-
korrektur können abgefragt und programmiert werden.
Das Übertragungsprotokoll lautet: 1200 Baud, 1,7,E,1. Der
Schnittstellenstecker bei DTP1000-Bauform ist folgenderma-
ßen belegt:
Zusammen mit unserem Schnittstellenumschalter SSU und
der passenden Software ist eine Vernetzung von mehreren

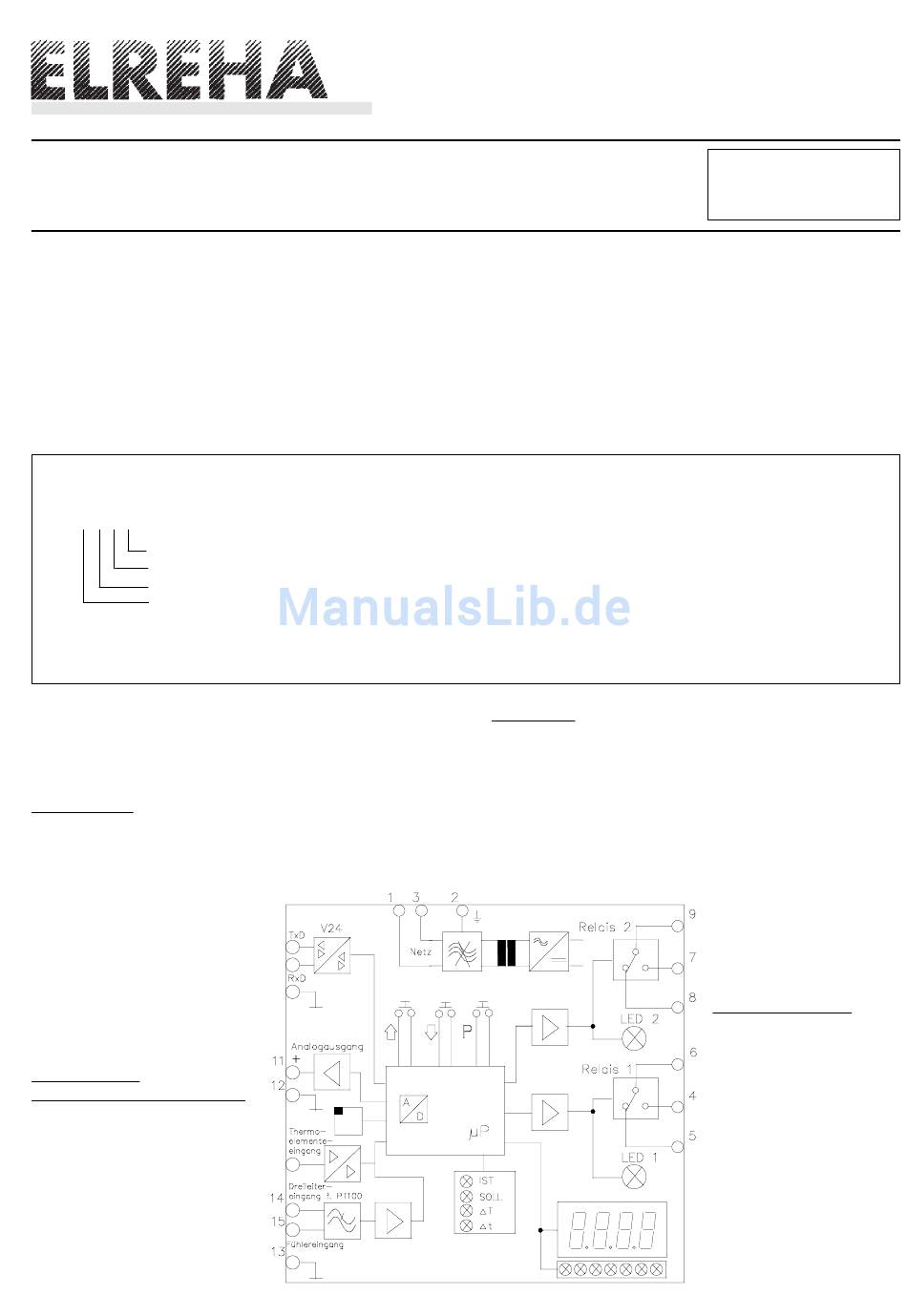

Aufbau DTP-Prozessor Regler
Telefon 06205/2009-0
Telefax 06205/200939
Telex 4 65 847 elreh d
Nr. 5310659-00/01
230V AC
10 (4)A 250V
ca. 3,5VA
-10...+60°C
siehe Typenschlüssel
TF 201 (PTC), PT 100,
Thermoelement (nur DTP1000)
Höhe 13mm, rot
0-10V, 10mA max.
Anwendung:
2 =
Kühlen (alle Stufen)
4 =
1 Stufe Kühlen
1 Stufe Heizen
5 =
Heizen (alle Stufen)
Temperatur-Bereich / Fühler/Anzeige-Auflösung:
0 =
-50 ....... +50 °C / TF 201/ 0,1 K
3 =
0 ..... +100 °C / TF 201/ 0,1 K
6 =
-50 ..... +150 °C / Pt 100/ 0,1 K
7 = -100 ..... +300 °C / Pt 100 / 1 K
nur bei Reglern im Schalttafelgehäuse :
8 =
0 ..... +400 °C / FeCuNi / 1K
9 =
0 ..... +800 °C / NiCrNi / 1K
Pin 2: RxD, Pin 3 TxD, Pin 5 Signal Ground.
DTP-Reglern und deren Be-
dienung auch über Telefon-
modem möglich. Für ge-
nauere Informationen spre-
chen Sie uns bitte an.
Fühlerüberwachung
Alle DTP-Regler besitzen
eine eingebaute Fühlerüber-
wachung. Im Falle von Füh-
lerbruch oder -Kurzschluss,
oder auch wenn der gemes-
sene Wert den Typenspezifi-
schen Temperaturbereich
über- oder unterschreitet,
blinkt das Display und alle
Relais fallen ab. Der Analo-
gausgang geht bei Propor-
tionalreglern für Kühlanwen-
dungen auf +10V und bei Pro-
portionalreglern für Heizan-
wendungen auf 0V Aus-
gangsspannung.
Rev.15.9.93 tb/jr
