INSTALLIEREN DER DROPLOCK™ LED-MODULE
DropLock™ LED-Module sind für eine einfache Installation ohne Werkzeug entworfen. Während der Modulinstallation sollten
Sie sicherstellen, dass das Chassis nicht mit der Stromquelle verbunden ist. Jede LED-Modulbasis ist mit einer Einfach- und
Doppeltkontaktanzeige gekennzeichnet. Vorsicht ist geboten, um korrekte Ausrichtung der Kontaktanzeigen für jeden Modultyp
sicherzustellen, wo dies in diesem Handbuch dargestellt ist.
Richtmodule
EZ1401X
Das EZ1401 LED-Richtmodul bietet hochintensive Warnfunktionen für 120º. Installieren Sie diese Module nur an den Front- und
Rückseiten-Stromschienen von DropLock™. Verwenden Sie die Tastatursteuerung, um die gewünschten Blitzmuster auszuwählen
(Seite 15).
1

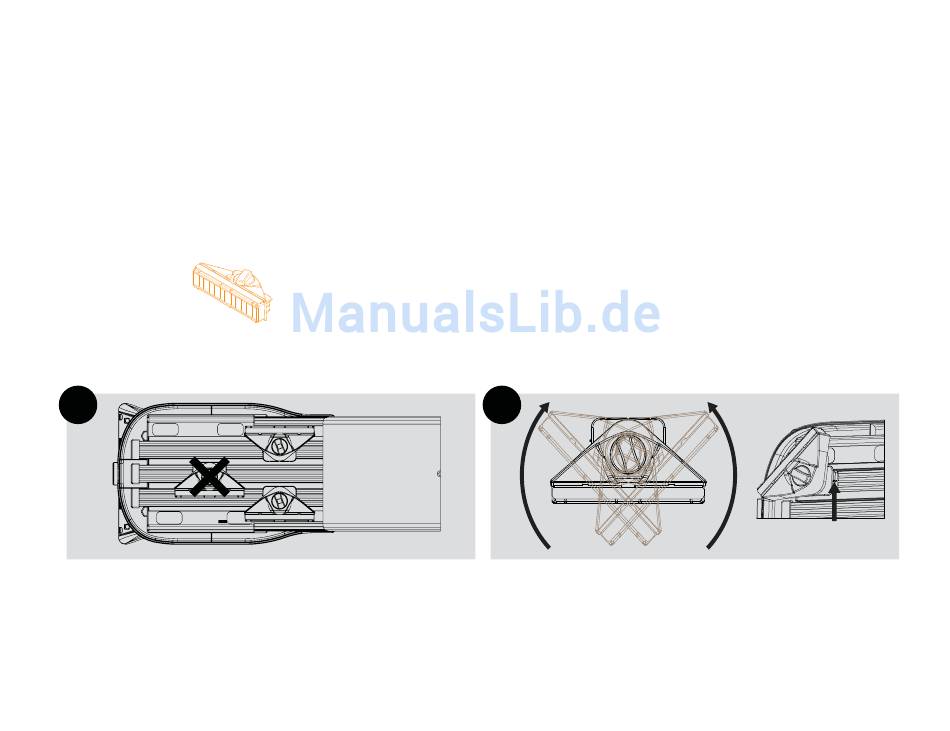

Entfernen Sie die Linsen (Seite 18), um auf das Stromschienensystem
von DropLock™ zuzugreifen. Für Standardbetrieb installieren
Sie die Richtmodulbasis auf den vorder- oder rückseitigen
DropLock™-Stromschienen.
20
2
VORNE
Drehen Sie die Oberseite des Moduls in den gewünschten Winkel.
Für einen korrekten Betrieb muss die Einzelkontaktanzeige auf
der Basis des Moduls in Richtung der zentralen Steuertafel zeigen.
Einzelkontaktanzeige
